EWS · Державки токарные продольные EWS для BMT · арт. 4.BMTC5LB2000-STAT

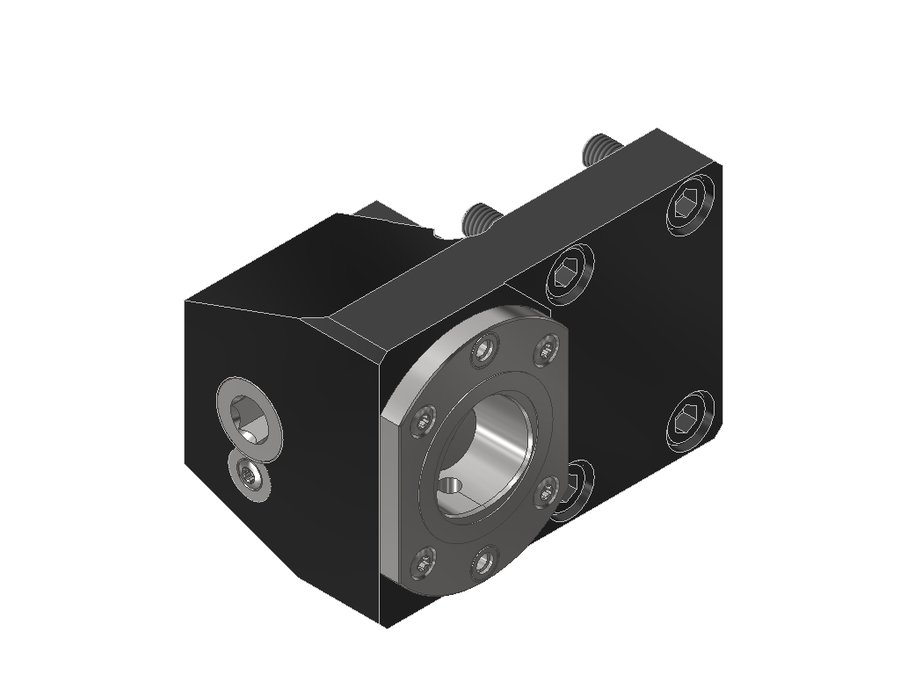

Державка токарная продольная EWS 4.BMTC5LB2000-STAT, BMT, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB070A0015 |
| Код интерфейса инструмента | CCS05000195 |
| Исполнение | левое |
| Присоединение к станку | BMT45x70 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 30 мм |
| Вылет LPR | 30 мм |
| Масса | 3,998 кг |
| Высота | 90 мм |
| Общая длина | 81 мм |
| Ширина | 129 мм |
| Заказной номер EWS | 223592 |
| Радиальная высота | 45 мм |
| Радиальная ширина | 57 мм |
| Функциональная ширина | 25 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMTC4SL200 | PSC 40 | 23 | BMT32E | 23 | 105 | 70 | |
| 4.BMTC4SL200ÜK | PSC 40 | 23 | BMT32E | 23 | 105 | 70 | |
| 4.BMTC4TW10 | PSC 40 | 51 | BMT55C | 51 | 80 | 70 | |
| 4.BMTC4TW10ÜK | PSC 40 | 51 | BMT55C | 51 | 80 | 70 | |
| 4.BMTC5BMT65ÜKX50 | PSC 50 | 50 | BMT65 | 50 | 95 | 81 | |
| 4.BMTC5BMT65X50 | PSC 50 | 50 | BMT65 | 50 | 95 | 81 | |
| 4.BMTC5LB2000-STAT | PSC 50 | 30 | BMT45x70 | 30 | 90 | 81 | Текущая |
| 4.BMTC5LB2000ÜK-STAT | PSC 50 | 30 | BMT45x70 | 30 | 90 | 81 | |
| 4.BMTC5LB4000 | PSC 50 | 75 | BMT60A Okuma | 75 | 100 | 90 | |
| 4.BMTC5LB4000ÜK | PSC 50 | 75 | BMT60A Okuma | 75 | 100 | 90 | |
| 4.BMTC5NL#01 | PSC 50 | 95 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMTC5NLÜK#01 | PSC 50 | 95 | BMT60 DMG Mori | 95 | 108 | 110 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMTC5LB2000-STAT.
Принадлежности и оснастка для настройки инструмента1
- ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
