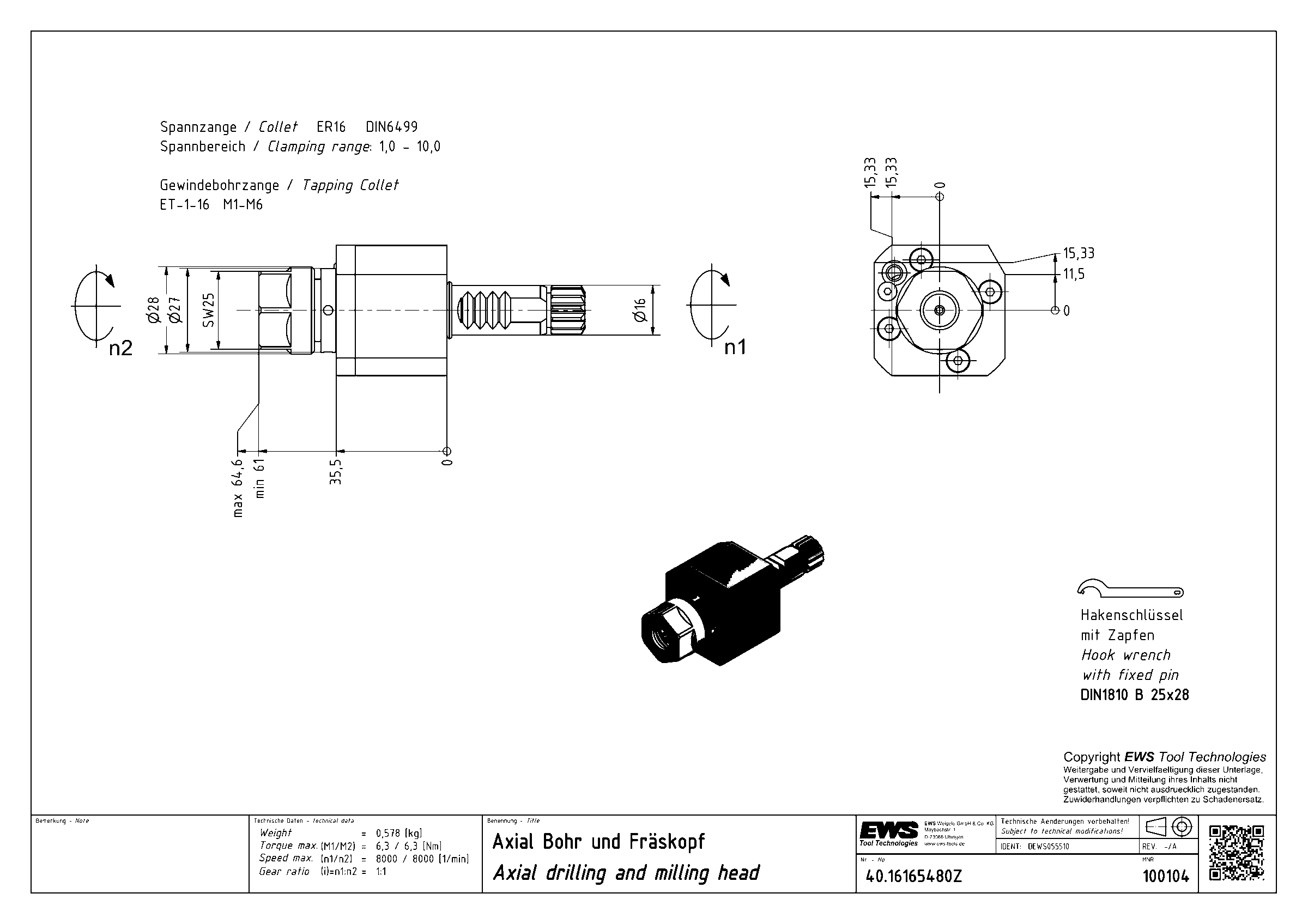

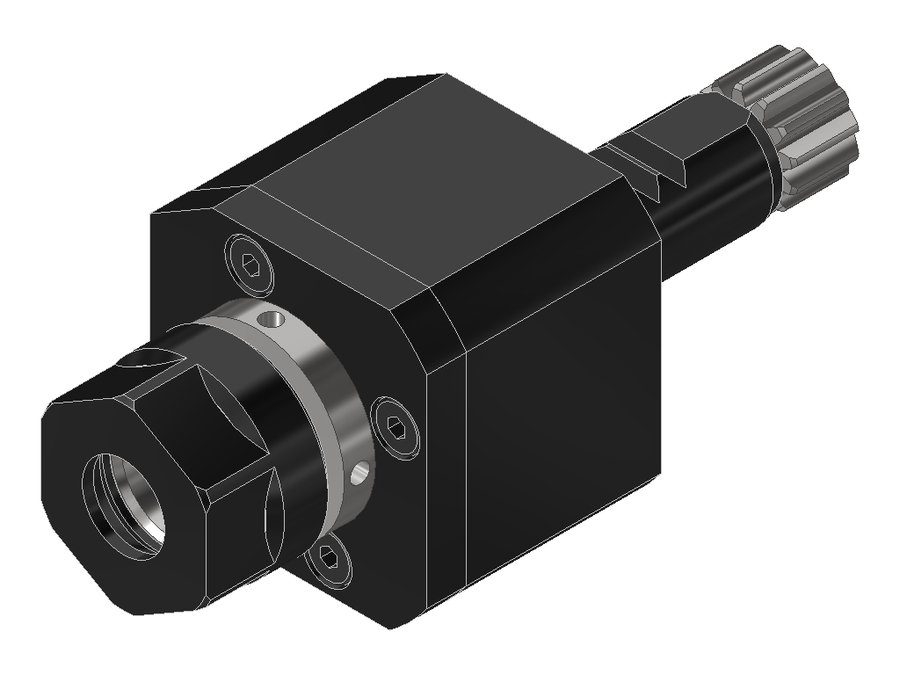

Головка приводная осевая сверлильно-фрезерная EWS 40.16165480Z, хвостовик Ø16, под цанги ER16 (Ø1–10 мм), код 160 426E
| Код интерфейса станка | ZYV01600115 |
|---|---|
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER16 |
| Подвод СОЖ | наружный |
| Привод | DIN 867 |
| Диаметр хвостовика | 16 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI16 |
| Присоединение инструмента | цанга ER16 |
| Функциональная длина | 62,5 мм |
| Вылет LPR | 62,5 мм |
| Масса | 0,578 кг |
| Высота | 42 мм |
| Общая длина | 107 мм |
| Заказной номер EWS | 100104 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 6,3 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.16165480Z в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER16 DIN 6499
- Диапазон зажима Ø1–10 мм
- Для цанги 160 426E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 50 Н·м
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.6040KRTOEM | 60 | VDI60 | цанга ER40 | 141 | 141 | 241 | |
| 40.6040KRTOEMIK | 60 | VDI60 | цанга ER40 | 141 | 141 | 241 | |
| 40.6050KR1809 | 60 | VDI60 | цанга ER50 | 127,5 | 127,5 | 237,5 | |
| 40.6050KR1809IK | 60 | VDI60 | цанга ER50 | 127,5 | 127,5 | 237,5 | |
| 40.6050KR5482IK | 60 | VDI60 | цанга ER50 | 131,7 | 131,7 | 239,7 | |
| 40.6050KRLB45 | 60 | VDI60 | цанга ER50 | 263,4 | 263,4 | 392,4 | |
| 40.16165480Z | 16 | VDI16 | цанга ER16 | 62,5 | 62,5 | 107 | Текущая |
| 40.25255480IKC | 25 | VDI25 | цанга ER25 | 91,5 | 91,5 | 148,5 | |
| 40.25255480IKCIM | 25 | VDI25 | цанга ER25 | 73 | 73 | 130 | |
| 40.25255480IM#01 | 25 | VDI25 | цанга ER25 | 73 | 73 | 130 | |
| 40.30251809#01 | 30 | VDI30 | цанга ER25 | 91,5 | 91,5 | 153,5 | |
| 40.30251809IKC | 30 | VDI30 | цанга ER25 | 91,5 | 91,5 | 153,5 |
Совместимость
Связанные позиции по данным производителя — 41 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.16165480Z.
Цанги38
- 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 1,5Цанга ER16 EWS 160 426E UP-Ø 1,5, Ø1,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 2,5Цанга ER16 EWS 160 426E UP-Ø 2,5, Ø2,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 3,5Цанга ER16 EWS 160 426E UP-Ø 3,5, Ø3,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 4,5Цанга ER16 EWS 160 426E UP-Ø 4,5, Ø4,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 5,5Цанга ER16 EWS 160 426E UP-Ø 5,5, Ø5,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 6,5Цанга ER16 EWS 160 426E UP-Ø 6,5, Ø6,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 7,5Цанга ER16 EWS 160 426E UP-Ø 7,5, Ø7,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 8,5Цанга ER16 EWS 160 426E UP-Ø 8,5, Ø8,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 9,5Цанга ER16 EWS 160 426E UP-Ø 9,5, Ø9,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 10Цанга ER16 EWS 160 426E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
- 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
- 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
- 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
- 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
- 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
- 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
- 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
- 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
- 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
- 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
- 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
- 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
- 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
- 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
- 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
- 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
- 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
- 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм
Гайки цанговые1
- 116 (EWS 104736)Гайка EWS 116, тип UM/RD
Ключи и отвёртки1
- DIN1810 B - 25X28Ключ крючковый с носиком EWS DIN1810 B - 25X28, для гаек с радиальными отверстиями
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100
