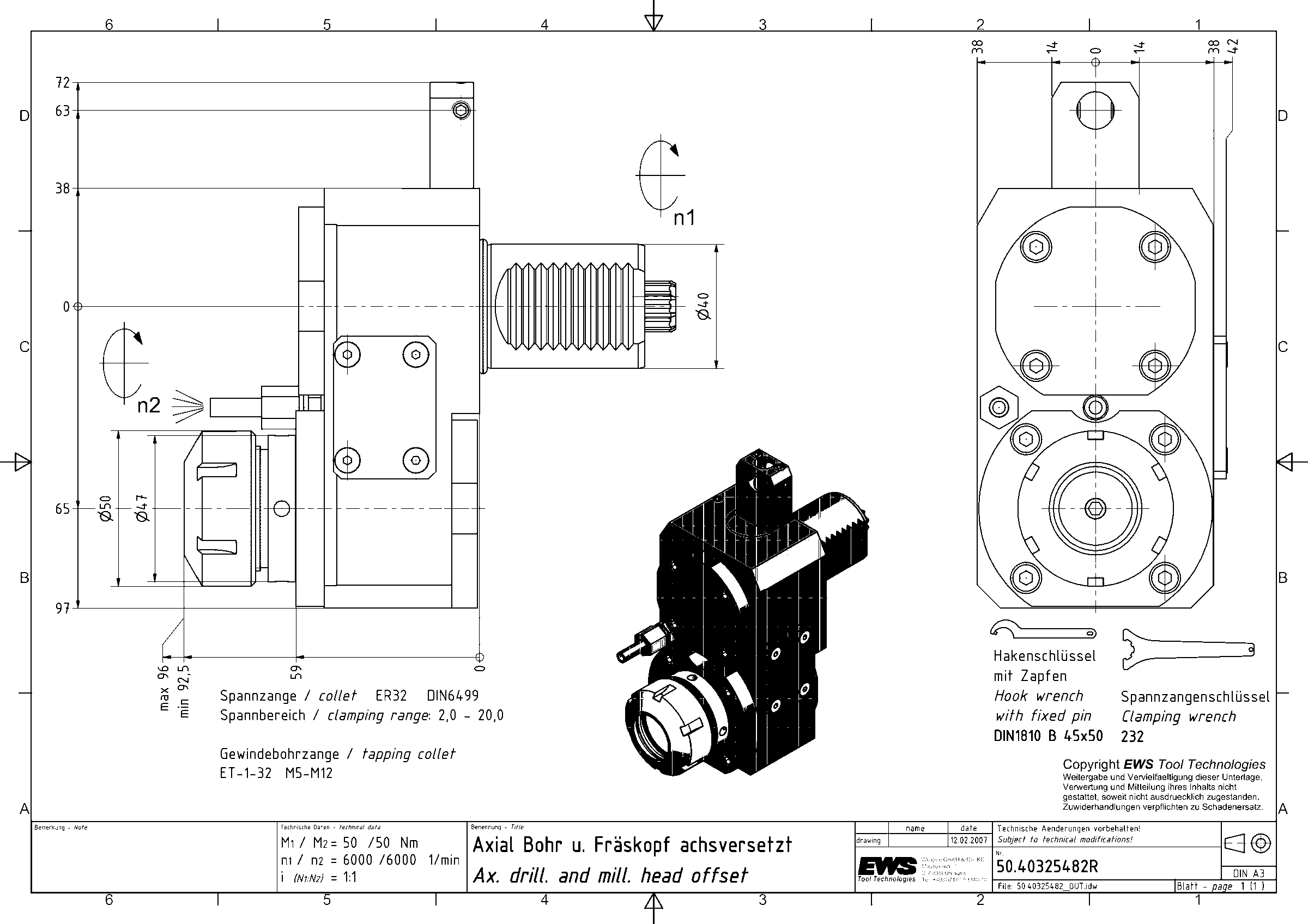

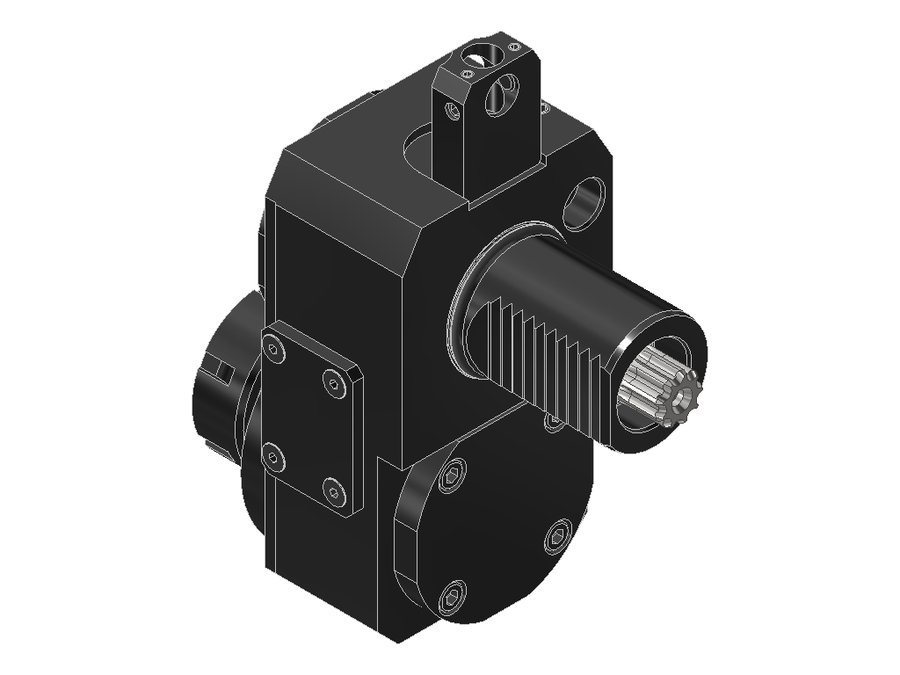

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40325482R, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | DIN 5482 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 95 мм |
| Вылет LPR | 95 мм |
| Масса | 4,59 кг |
| Высота | 76 мм |
| Общая длина | 158 мм |
| Ширина | 135 мм |
| Заказной номер EWS | 107026 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 38 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 65 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 50.40325482R в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная со смещением
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.5040KRSQT28RIKIM | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER40 | 145 | 145 | 230 | |
| 50.5040SQT28R | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER40 | 145 | 145 | 230 | |
| 50.5040SQT28RIK | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER40 | 145 | 145 | 230 | |
| 50.20165480RI1IM | 20 | VDI20 | цанга ER16 | 79 | 79 | 130 | |
| 50.20165480ZRI1IM | 20 | VDI20 | цанга ER16 | 79 | 79 | 133,5 | |
| 50.25165480RLI1IM | 25 | VDI25 | цанга ER16 | 79 | 79 | 136 | |
| 50.25255480RLI2IM | 25 | VDI25 | цанга ER25 | 95 | 95 | 152 | |
| 50.40321809RLI1PIN56IM | 40 | VDI40 | цанга ER32 | 128 | 128 | 200 | |
| 50.40325482R | 40 | VDI40 | цанга ER32 | 95 | 95 | 158 | Текущая |
| 50.50405482RI1 | 50 | VDI50 | цанга ER40 | 150,5 | 150,5 | 243,5 | |
| 50.50405482RIKI1 | 50 | VDI50 | цанга ER40 | 150,5 | 150,5 | 243,5 | |
| 50.50405482RLI1 | 50 | VDI50 | цанга ER40 | 150,5 | 150,5 | 243,5 |
Совместимость
Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.40325482R.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки1
- 232 (EWS 106733)Ключ для зажимной гайки EWS 232
