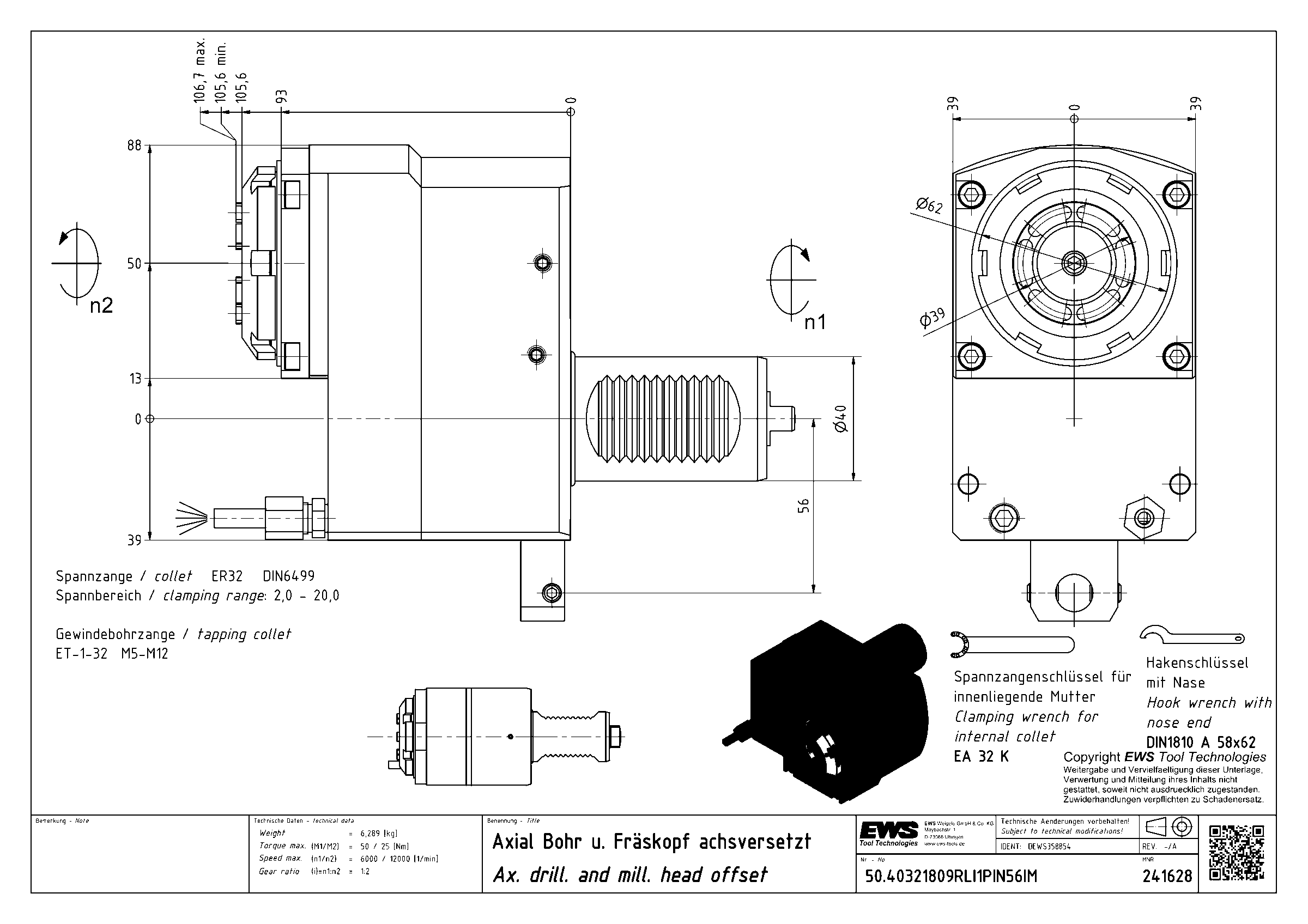

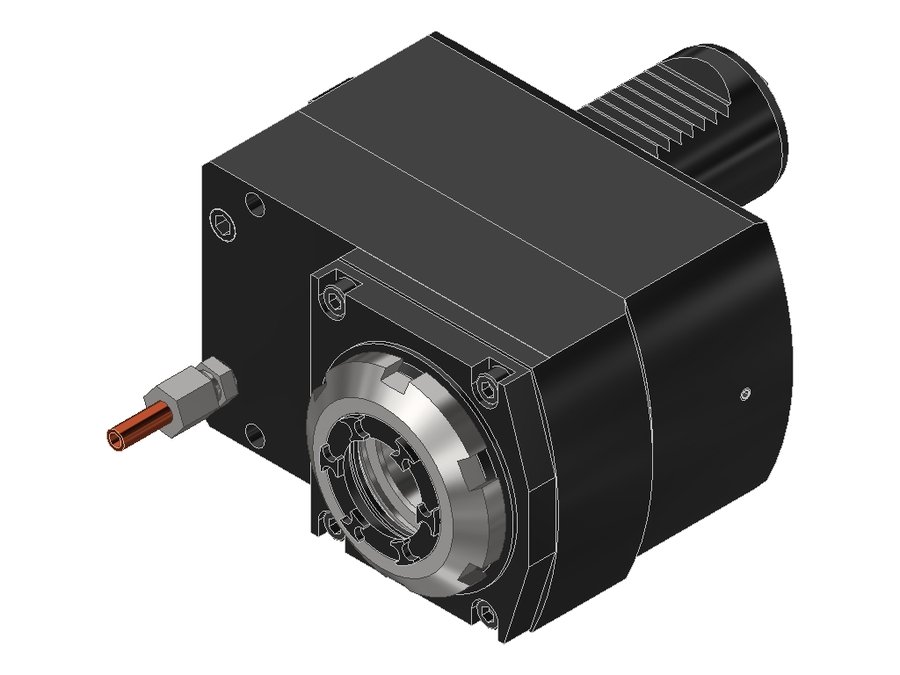

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40321809RLI1PIN56IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.40321809RLI1PIN56IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40321809RLI1PIN56IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина128 мм
Вылет LPR128 мм
Масса6,289 кг
Высота78 мм
Общая длина200 мм
Ширина123 мм
Заказной номер EWS241628
Радиальная высота39 мм
Радиальная ширина39 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.40321809RLI1PIN56IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.5040KRSQT28RIKIM50VDI50, хвостовик повёрнут на 30°цанга ER40145145230
50.5040SQT28R50VDI50, хвостовик повёрнут на 30°цанга ER40145145230
50.5040SQT28RIK50VDI50, хвостовик повёрнут на 30°цанга ER40145145230
50.20165480RI1IM20VDI20цанга ER167979130
50.20165480ZRI1IM20VDI20цанга ER167979133,5
50.25165480RLI1IM25VDI25цанга ER167979136
50.25255480RLI2IM25VDI25цанга ER259595152
50.40321809RLI1PIN56IM40VDI40цанга ER32128128200Текущая
50.40325482R40VDI40цанга ER329595158
50.50405482RI150VDI50цанга ER40150,5150,5243,5
50.50405482RIKI150VDI50цанга ER40150,5150,5243,5
50.50405482RLI150VDI50цанга ER40150,5150,5243,5

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.40321809RLI1PIN56IM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
