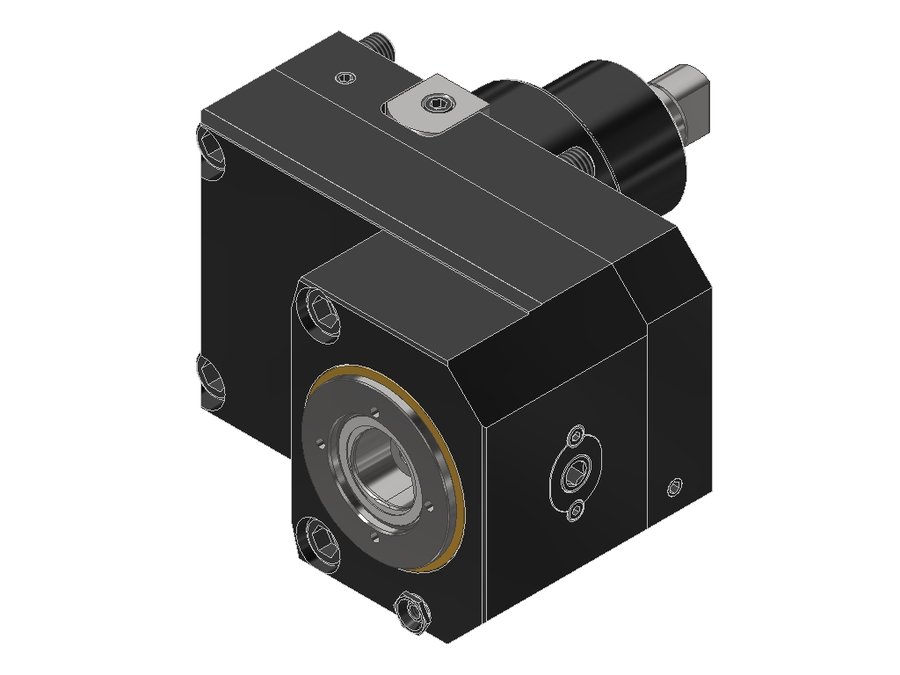

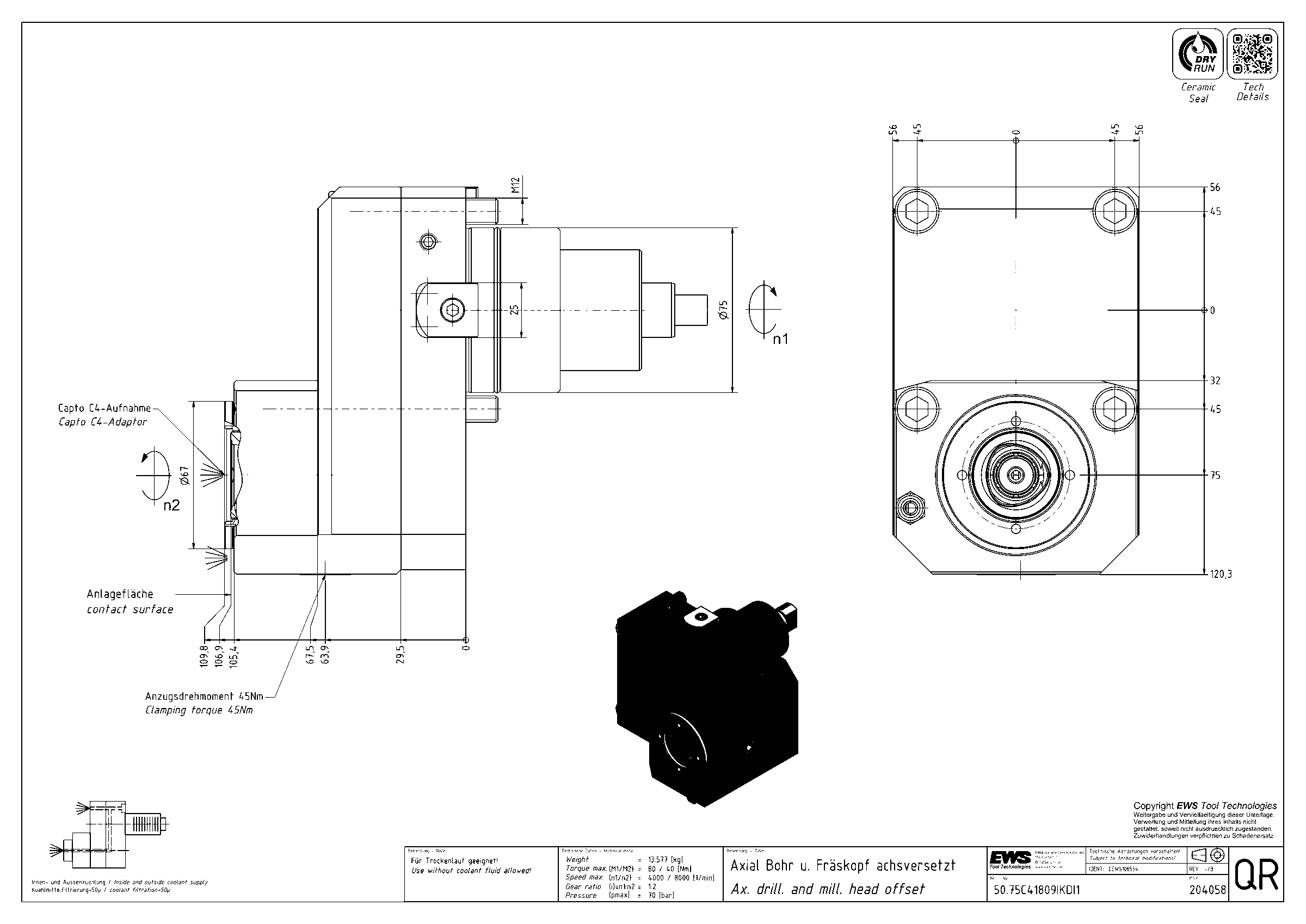

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.75C41809IKDI1, хвостовик Ø75, Capto C4
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | CCS04000195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 75 мм |
| Исполнение | правое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 106,9 мм |
| Вылет LPR | 80,3 мм |
| Масса | 13,577 кг |
| Высота | 112 мм |
| Общая длина | 190,3 мм |
| Ширина | 176 мм |
| Заказной номер EWS | 204058 |
| Радиальная высота | 56 мм |
| Радиальная ширина | 56 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 80 Н·м |
| Функциональная ширина | 75 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 50.75C41809IKDI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная со смещением
PSC — стандартизованный интерфейс
- Типоразмер PSC 40:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 50 Н·м
- Усилие зажима 21 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
