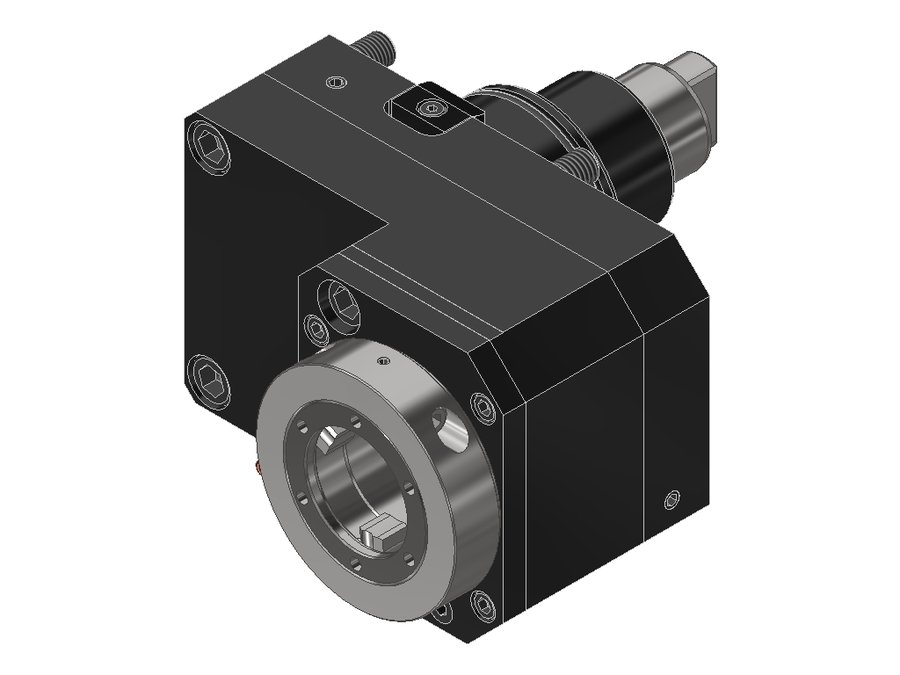

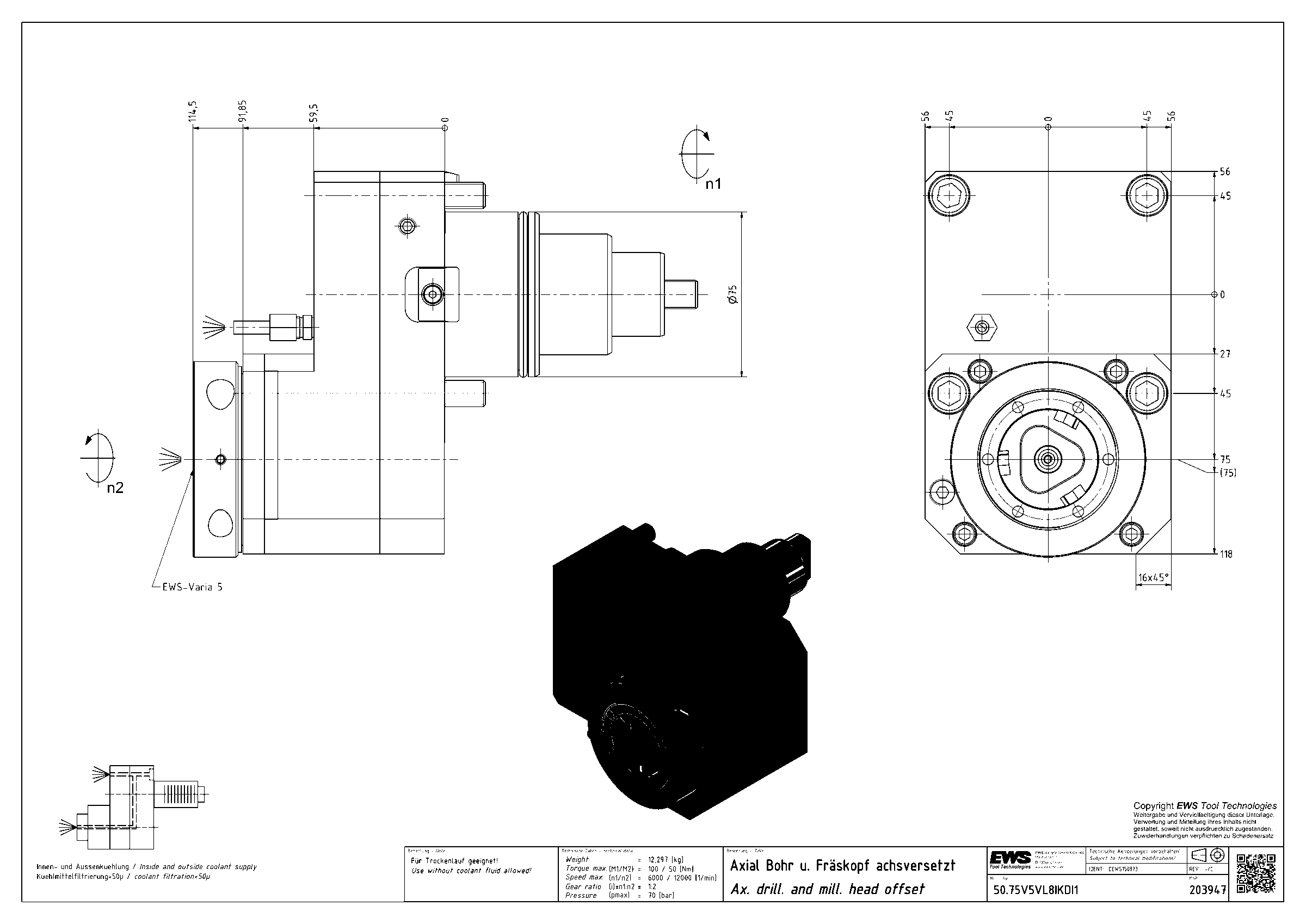

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.75V5VL8IKDI1, хвостовик Ø75, система EWS Varia V5
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 50.75V5VL8IKDI1

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.75V5VL8IKDI1, хвостовик Ø75, система EWS Varia V5

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениеправое
Присоединение к станкуBMT75
Присоединение инструментаEWS Varia V5
Функциональная длина114,5 мм
Вылет LPR114,5 мм
Масса12,297 кг
Высота112 мм
Общая длина229,5 мм
Ширина174 мм
Заказной номер EWS203947
Радиальная высота56 мм
Радиальная ширина56 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина75 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.75V5VL8IKDI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

EWS.Varia

Система Varia заменена системой Varia VX — дальнейшим развитием быстросменной системы.

Для новых закупок рекомендуется сразу приобретать актуальную систему.

Если система Varia уже используется в производстве, возможен переход на новую версию.

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.65VX41809MT110FIKDI165BMT65EWS Varia VX49195186
50.65VX41809PF65BMT65EWS Varia VX49195207
50.65VX41809PFI165BMT65EWS Varia VX49195207
50.65VX41809PFIKD65BMT65EWS Varia VX49195207
50.65VX41809PFIKDI165BMT65EWS Varia VX49195207
50.75C41809IKDI175BMT75PSC 40106,980,3190,3
50.75V5VL8IKDI175BMT75EWS Varia V5114,5114,5229,5Текущая
50.75V51809IKD75BMT75EWS Varia V5114,5114,5224,5
50.75V51809IKDI175BMT75EWS Varia V5114,5114,5224,5
50.80V5QSMBMTIKD80BMT80 MazakEWS Varia V5100100198
50.4025NZIKI1IM40BMT40 DMG Moriцанга ER2583,583,5152,5
50.4025NZIM40BMT40 DMG Moriцанга ER2583,583,5152,5
