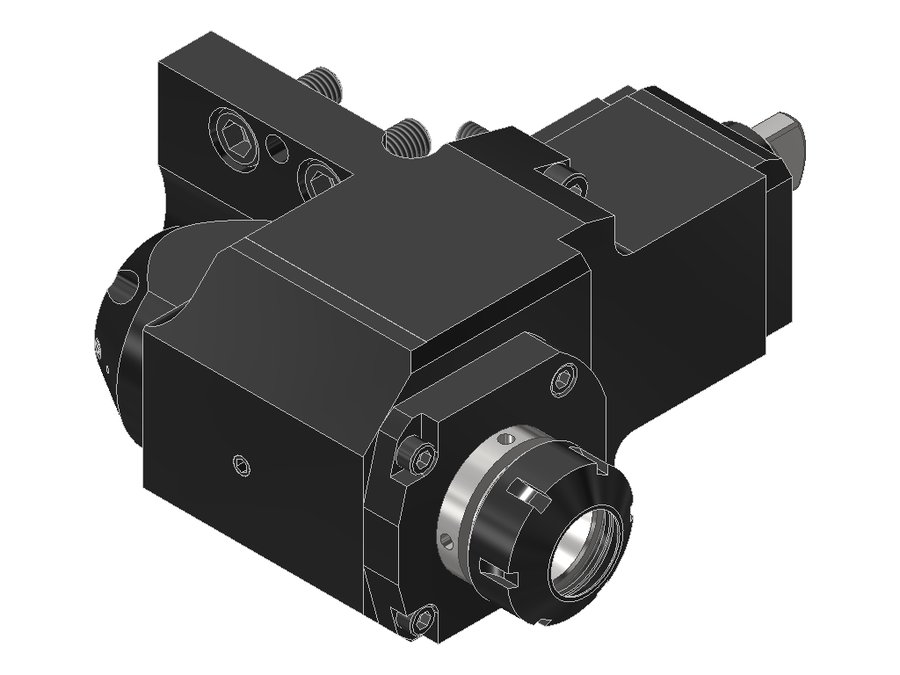

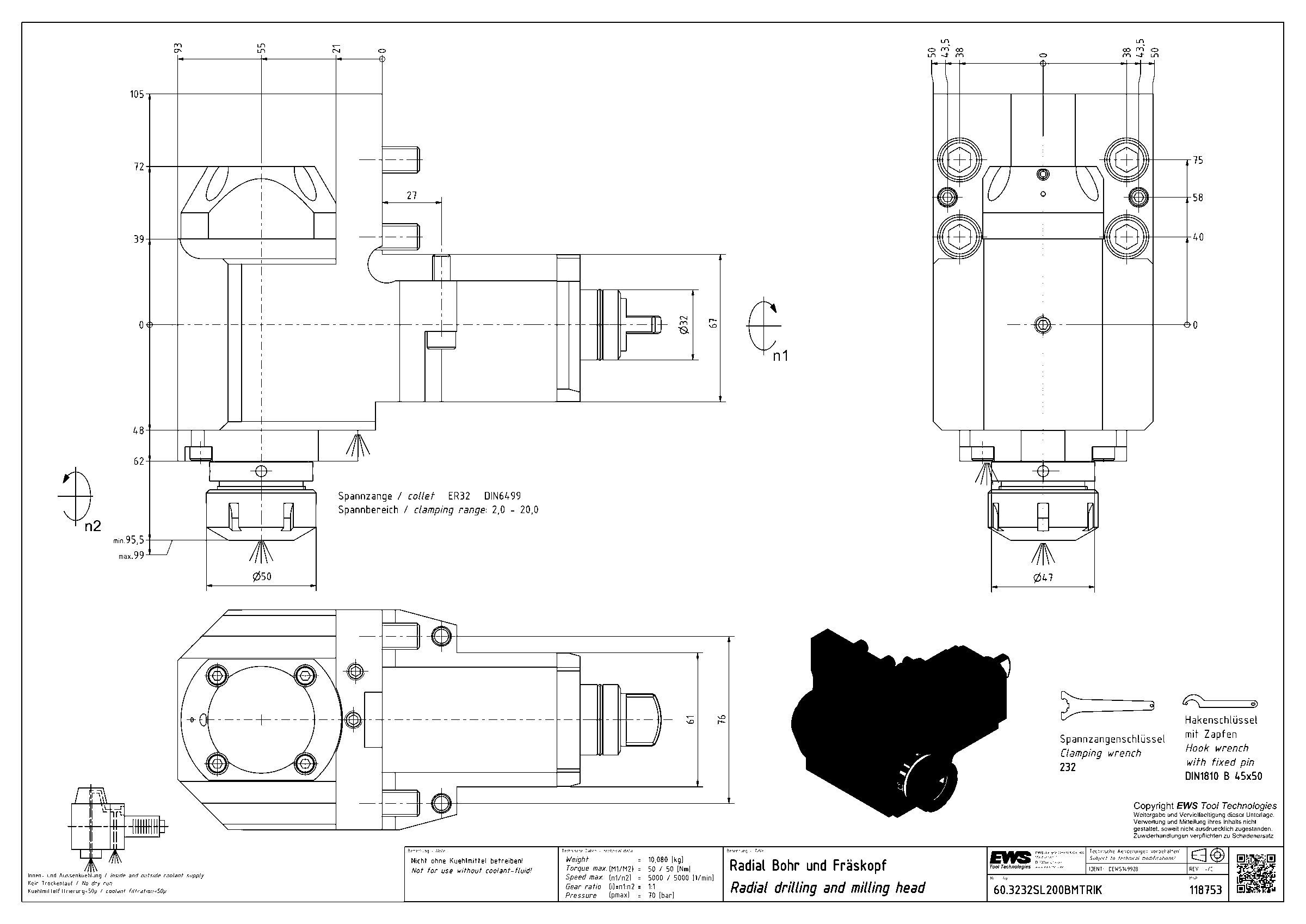

Головка приводная радиальная сверлильно-фрезерная EWS 60.3232SL200BMTRIK, муфтовый хвостовик Ø32, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.3232SL200BMTRIK

Головка приводная радиальная сверлильно-фрезерная EWS 60.3232SL200BMTRIK, муфтовый хвостовик Ø32, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB076E3215
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика32 мм
Исполнениеправое
Присоединение к станкуBMT32E
Присоединение инструментацанга ER32
Функциональная длина55 мм
Вылет LPR93 мм
Масса10,08 кг
Высота100 мм
Общая длина220 мм
Ширина203 мм
Заказной номер EWS118753
Радиальная ширина85 мм
Передаточное отношение1:1
Макс. частота вращения5000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина118 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.3232SL200BMTRIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.3232DSL200BMT32BMT32Eцанга ER325593220
60.3232DSL200BMTIKD32BMT32Eцанга ER32———
60.3232SL200BMTL32BMT32Eцанга ER32———
60.3232SL200BMTLIK32BMT32Eцанга ER32———
60.3232SL200BMTR32BMT32Eцанга ER325593220
60.3232SL200BMTRI132BMT32Eцанга ER325593220
60.3232SL200BMTRIK32BMT32Eцанга ER325593220Текущая
60.3232SL200BMTRIKI132BMT32Eцанга ER325593220
60.3816BNA1809IKI1IM38BMT38 Miyanoцанга ER165985122
60.3820BNA1809IKDIM38BMT38 Miyanoцанга ER205985122
60.3820BNA1809IM#0138BMT38 Miyanoцанга ER205985122
60.3820DBNA1809IM38BMT38 Miyanoцанга ER205985122

Совместимость

Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.3232SL200BMTRIK.

Цанги18

Ключи и отвёртки3

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DIN1810 B - 45X50Ключ крючковый с носиком EWS DIN1810 B - 45X50, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
