EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.3232SL200BMTRI1

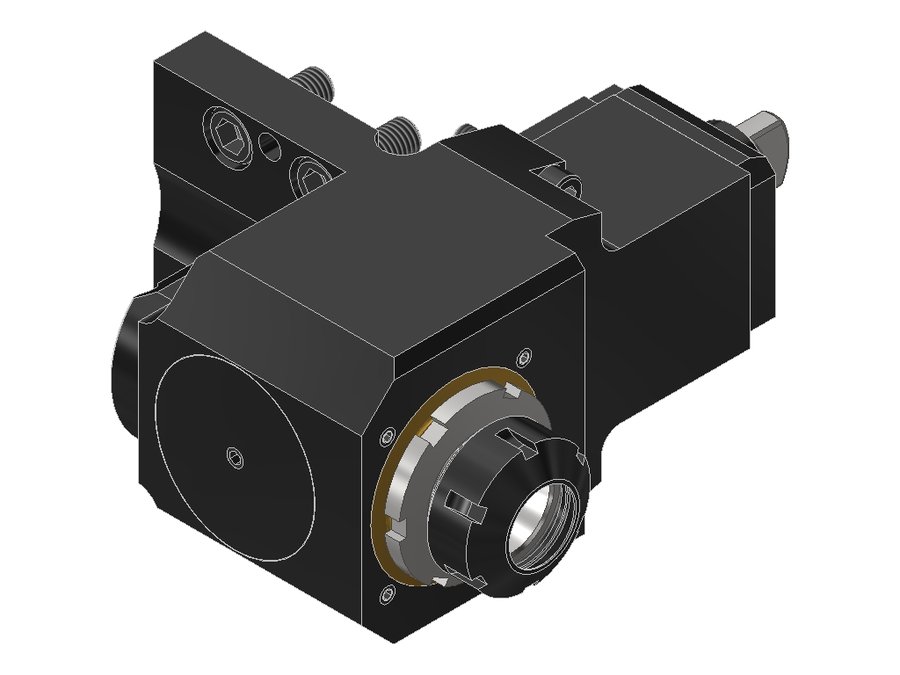

Головка приводная радиальная сверлильно-фрезерная EWS 60.3232SL200BMTRI1, муфтовый хвостовик Ø32, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB076E3215 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 32 мм |
| Исполнение | правое |
| Присоединение к станку | BMT32E |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 55 мм |
| Вылет LPR | 93 мм |
| Масса | 9,194 кг |
| Высота | 100 мм |
| Общая длина | 220 мм |
| Ширина | 190,9 мм |
| Заказной номер EWS | 116075 |
| Радиальная ширина | 85 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 4500 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 105,9 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.3232DSL200BMT | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232DSL200BMTIK | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232DSL200BMTIKD | 32 | BMT32E | цанга ER32 | — | — | — | |
| 60.3232SL200BMTL | 32 | BMT32E | цанга ER32 | — | — | — | |
| 60.3232SL200BMTLIK | 32 | BMT32E | цанга ER32 | — | — | — | |
| 60.3232SL200BMTR | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232SL200BMTRI1 | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | Текущая |
| 60.3232SL200BMTRIK | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232SL200BMTRIKI1 | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3816BNA1809IKI1IM | 38 | BMT38 Miyano | цанга ER16 | 59 | 85 | 122 | |
| 60.3820BNA1809IKDIM | 38 | BMT38 Miyano | цанга ER20 | 59 | 85 | 122 | |
| 60.3820BNA1809IM#01 | 38 | BMT38 Miyano | цанга ER20 | 59 | 85 | 122 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.3232SL200BMTRI1.
Ключи и отвёртки3
- 232Ключ для зажимной гайки EWS 232
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DIN1810 A - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 58X62
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25, MW-BMT-SL25
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 132Гайка EWS 132, 1320, UM/RD
