EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.3820BNA1809IM#01

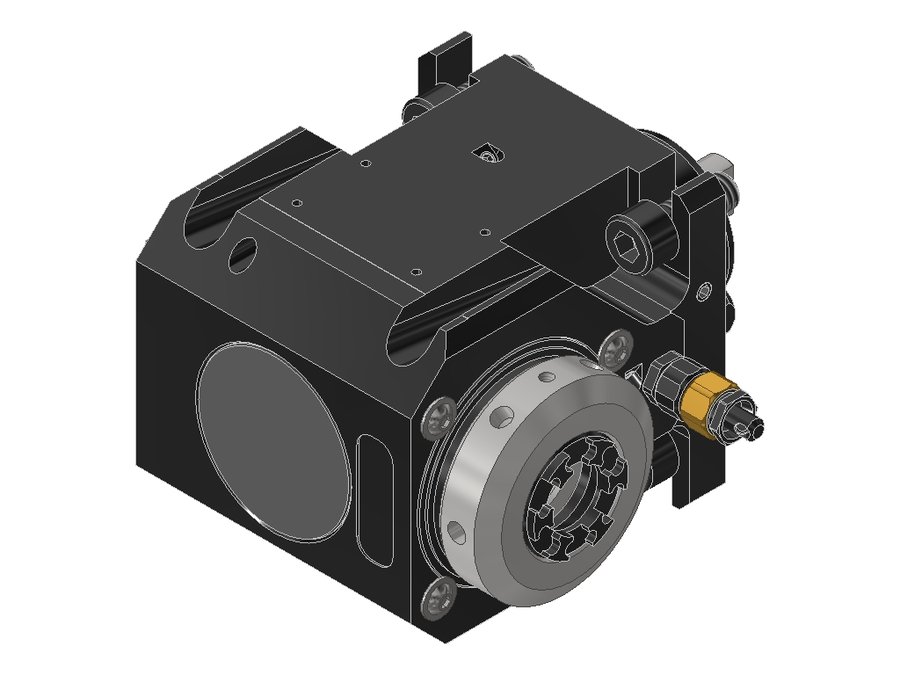

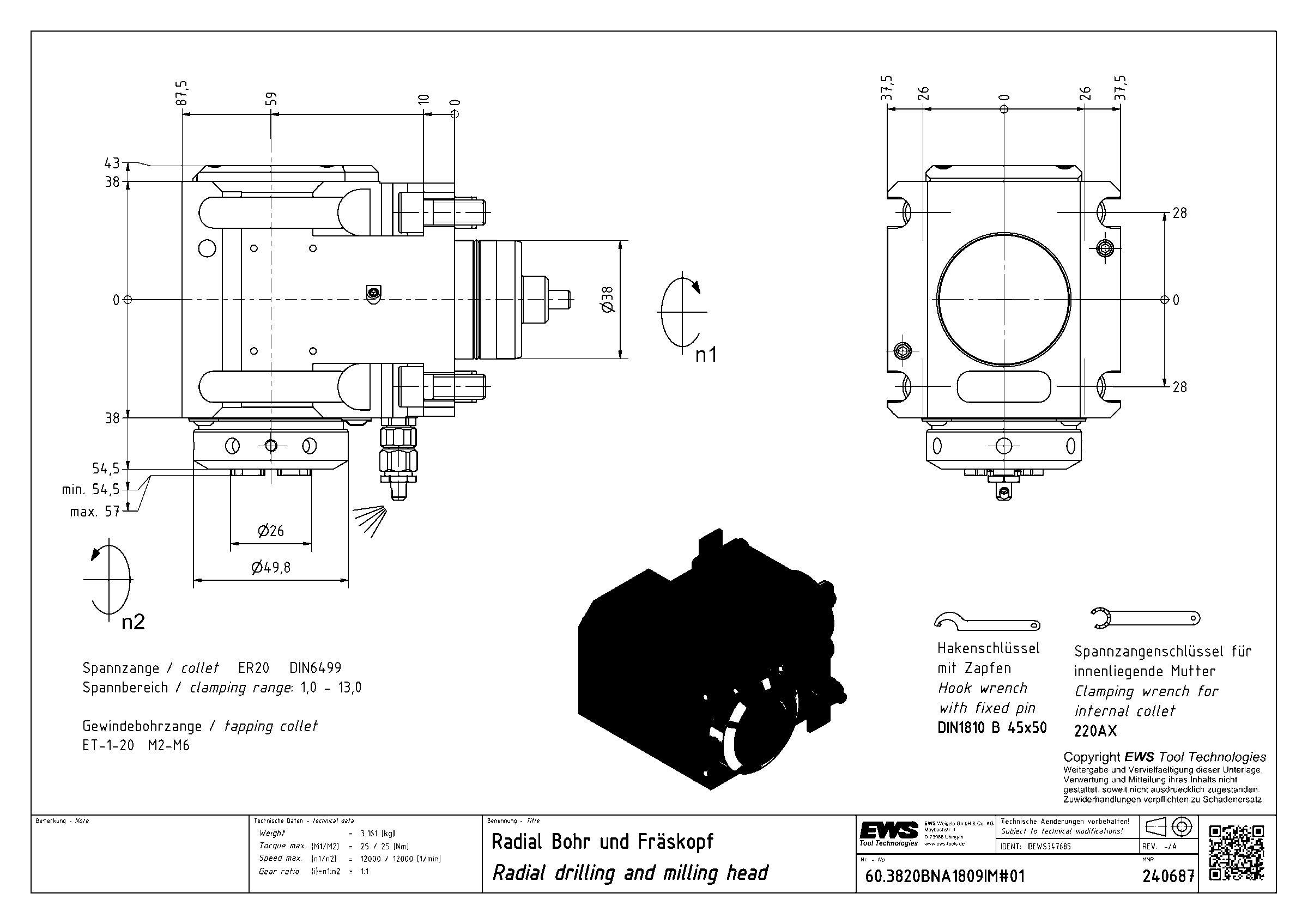

Головка приводная радиальная сверлильно-фрезерная EWS 60.3820BNA1809IM#01, хвостовик Ø38, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB052A3815 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 38 мм |
| Исполнение | правое |
| Присоединение к станку | BMT38 Miyano |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 59 мм |
| Вылет LPR | 85 мм |
| Масса | 3,161 кг |
| Высота | 75 мм |
| Общая длина | 122 мм |
| Ширина | 117 мм |
| Заказной номер EWS | 240687 |
| Радиальная ширина | 59,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 12000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 57,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.3232SL200BMTR | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232SL200BMTRI1 | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232SL200BMTRIK | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232SL200BMTRIKI1 | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3816BNA1809IKI1IM | 38 | BMT38 Miyano | цанга ER16 | 59 | 85 | 122 | |
| 60.3820BNA1809IKDIM | 38 | BMT38 Miyano | цанга ER20 | 59 | 85 | 122 | |
| 60.3820BNA1809IM#01 | 38 | BMT38 Miyano | цанга ER20 | 59 | 85 | 122 | Текущая |
| 60.3820DBNA1809IM | 38 | BMT38 Miyano | цанга ER20 | 59 | 85 | 122 | |
| 60.4020BIG1809IKIMX45 | 40 | BMT40 Biglia | цанга ER20 | 45 | 71 | 128,9 | |
| 60.4020BIG1809IKIMX70 | 40 | BMT40 Biglia | цанга ER20 | 70 | 96 | 153,9 | |
| 60.4025DNZ | 40 | BMT40 DMG Mori | цанга ER25 | 85 | 121 | 190 | |
| 60.4025DNZIK | 40 | BMT40 DMG Mori | цанга ER25 | 85 | 121 | 190 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.3820BNA1809IM#01.
Гайки цанговые1
- 120AXГайка зажимная внутренняя ER (IM) EWS 120AX
Ключи и отвёртки1
- 220AXКлюч для зажимной гайки EWS 220AX
