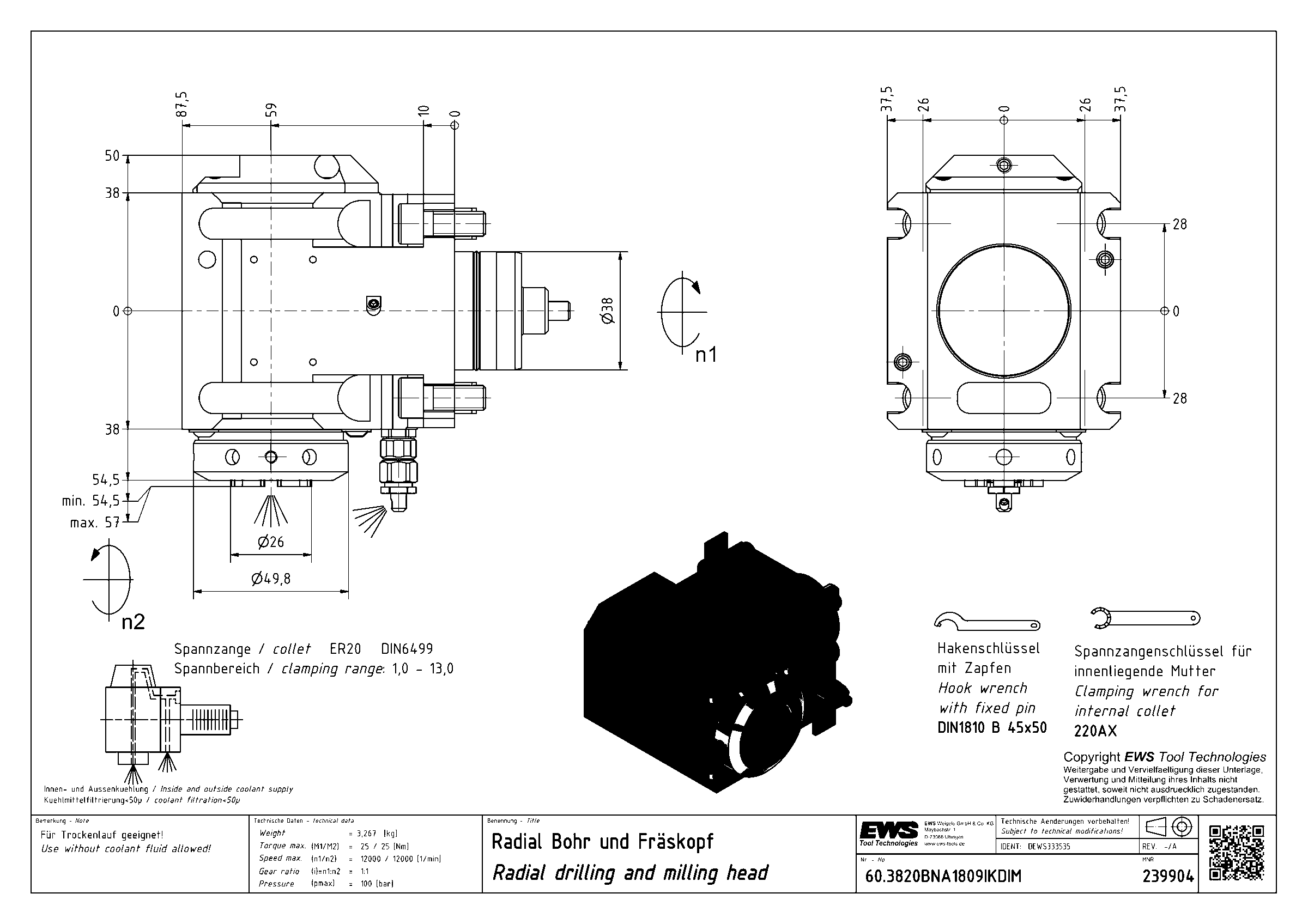

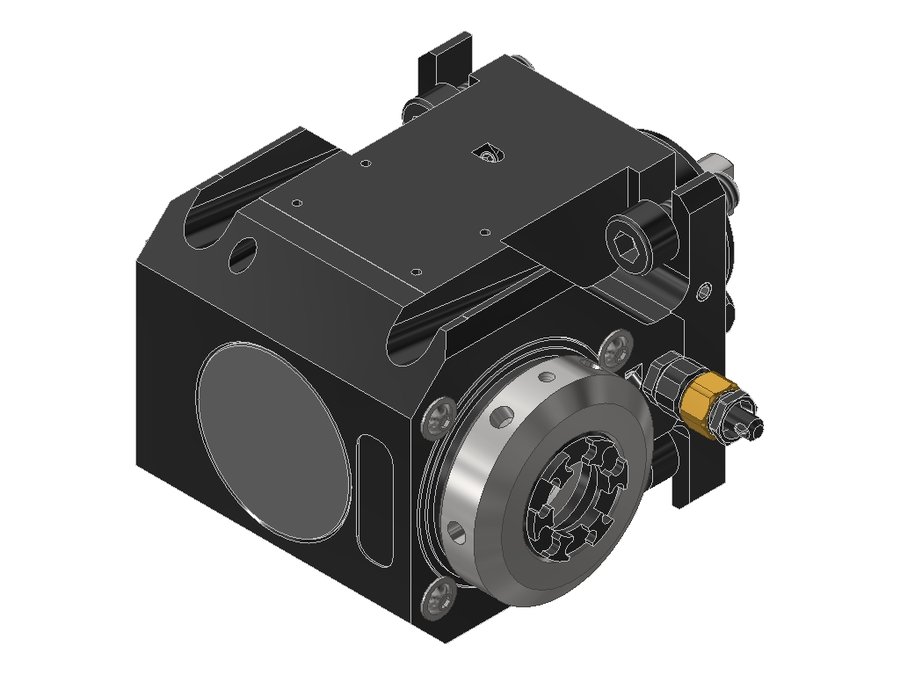

Головка приводная радиальная сверлильно-фрезерная EWS 60.3820BNA1809IKDIM, хвостовик Ø38, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.3820BNA1809IKDIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.3820BNA1809IKDIM, хвостовик Ø38, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB052A3815
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ100 бар
Приводторцевая муфта
Диаметр хвостовика38 мм
Исполнениеправое
Присоединение к станкуBMT38 Miyano
Присоединение инструментацанга ER20
Функциональная длина59 мм
Вылет LPR85 мм
Масса3,267 кг
Высота75 мм
Общая длина122 мм
Ширина117 мм
Заказной номер EWS239904
Радиальная ширина59,5 мм
Передаточное отношение1:1
Макс. частота вращения12000 об/мин
Макс. крутящий момент25 Н·м
Функциональная ширина57,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.3820BNA1809IKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 75 Н·м

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.3232SL200BMTLIK32BMT32Eцанга ER32———
60.3232SL200BMTR32BMT32Eцанга ER325593220
60.3232SL200BMTRI132BMT32Eцанга ER325593220
60.3232SL200BMTRIK32BMT32Eцанга ER325593220
60.3232SL200BMTRIKI132BMT32Eцанга ER325593220
60.3816BNA1809IKI1IM38BMT38 Miyanoцанга ER165985122
60.3820BNA1809IKDIM38BMT38 Miyanoцанга ER205985122Текущая
60.3820BNA1809IM#0138BMT38 Miyanoцанга ER205985122
60.3820DBNA1809IM38BMT38 Miyanoцанга ER205985122
60.4020BIG1809IKIMX4540BMT40 Bigliaцанга ER204571128,9
60.4020BIG1809IKIMX7040BMT40 Bigliaцанга ER207096153,9
60.4025DNZ40BMT40 DMG Moriцанга ER2585121190

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.3820BNA1809IKDIM.

Гайки цанговые1

  • 120AXГайка зажимная внутренняя ER (IM) EWS 120AX

Ключи и отвёртки1

  • 220AXКлюч для зажимной гайки EWS 220AX

Документы по позиции

Для этой позиции документы пока не привязаны.
