EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.3820DBNA1809IM

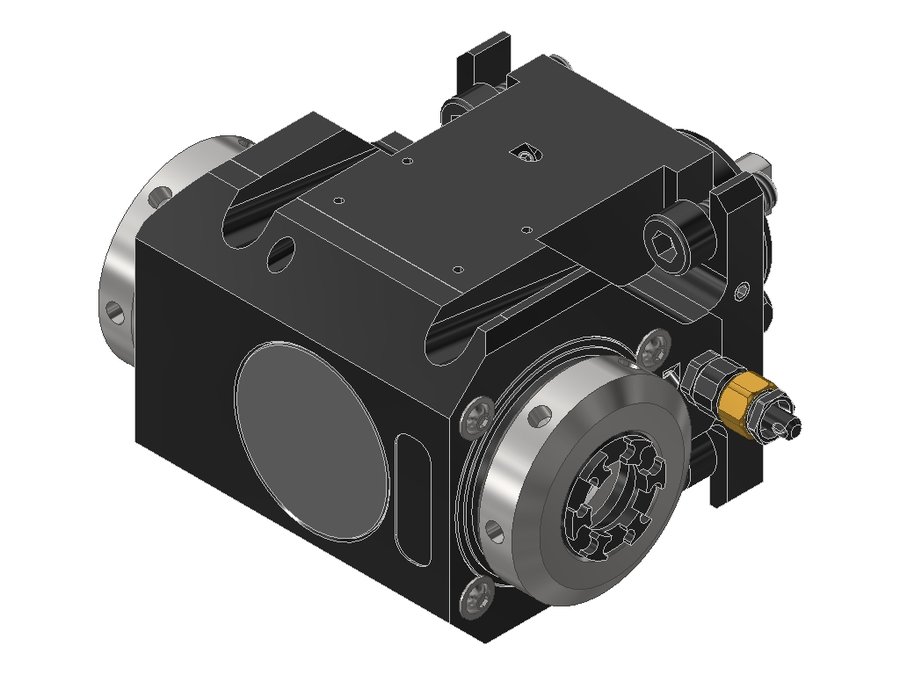

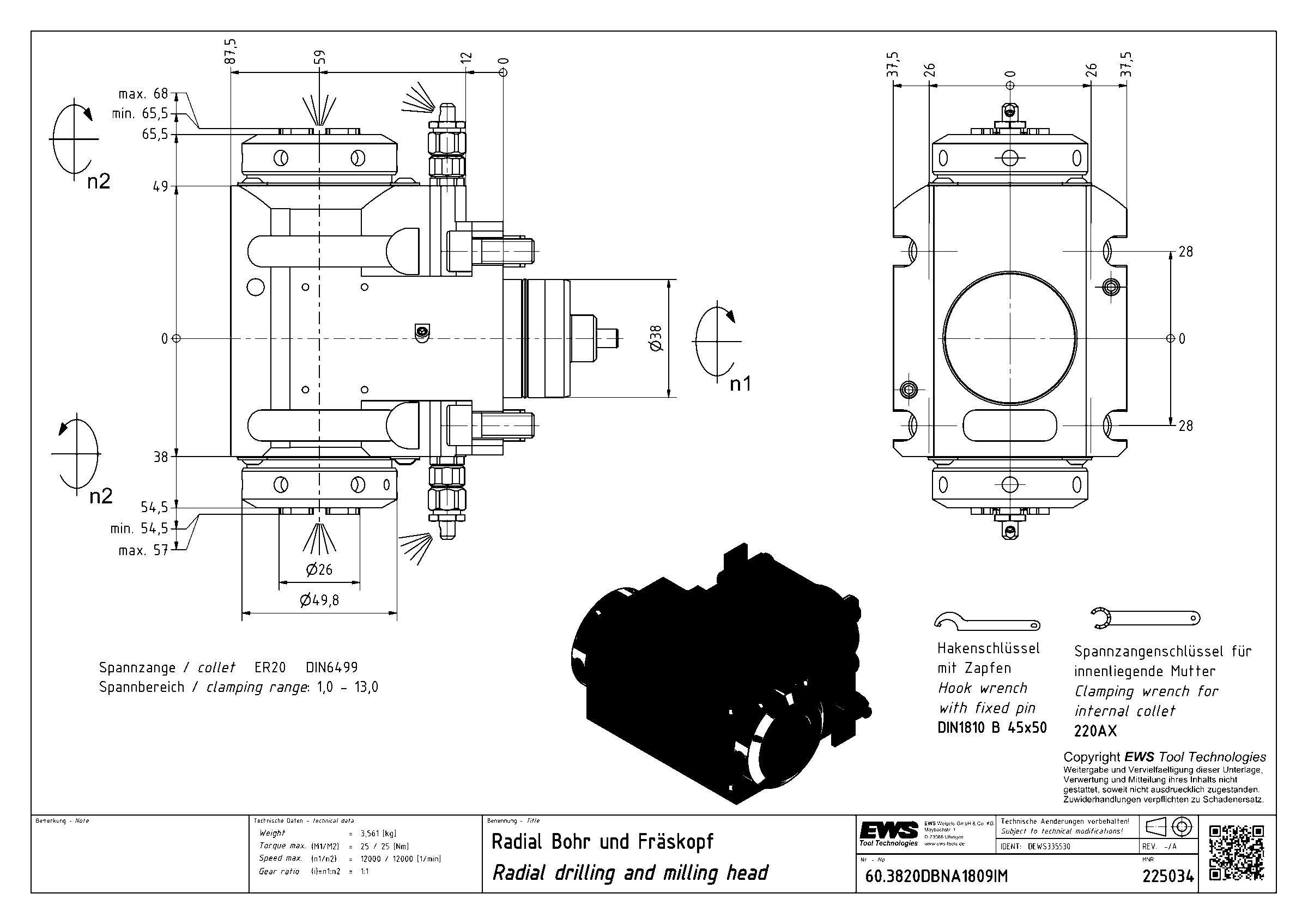

Головка приводная радиальная сверлильно-фрезерная EWS 60.3820DBNA1809IM, хвостовик Ø38, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB052A3815 |
| Размер цанги | ER20 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 38 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT38 Miyano |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 59 мм |
| Вылет LPR | 85 мм |
| Масса | 3,561 кг |
| Высота | 75 мм |
| Общая длина | 122 мм |
| Заказной номер EWS | 225034 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 12000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 59,5 мм |
