EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.55.425LT2000V16GLIM

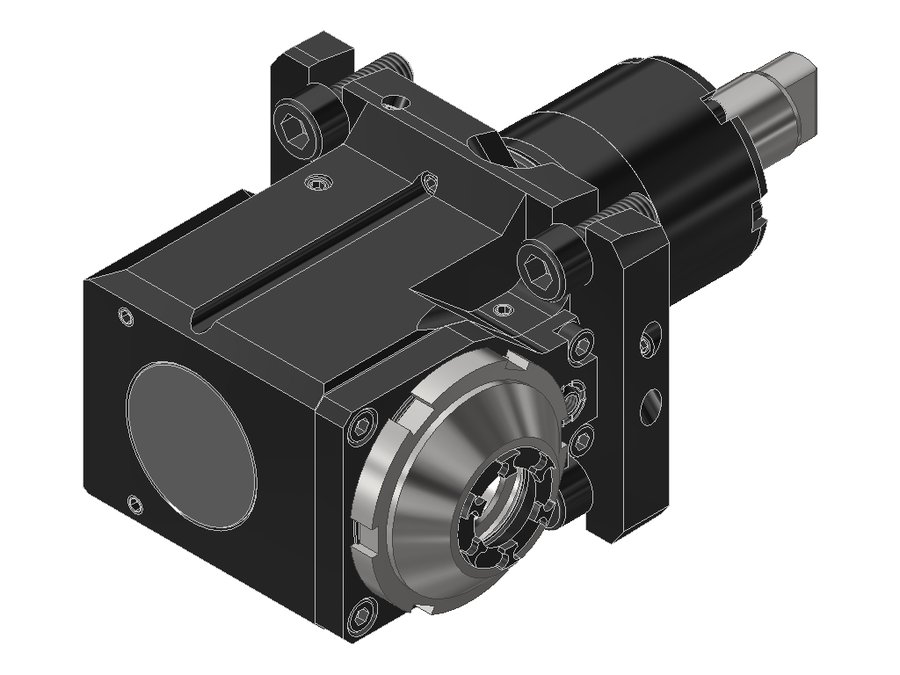

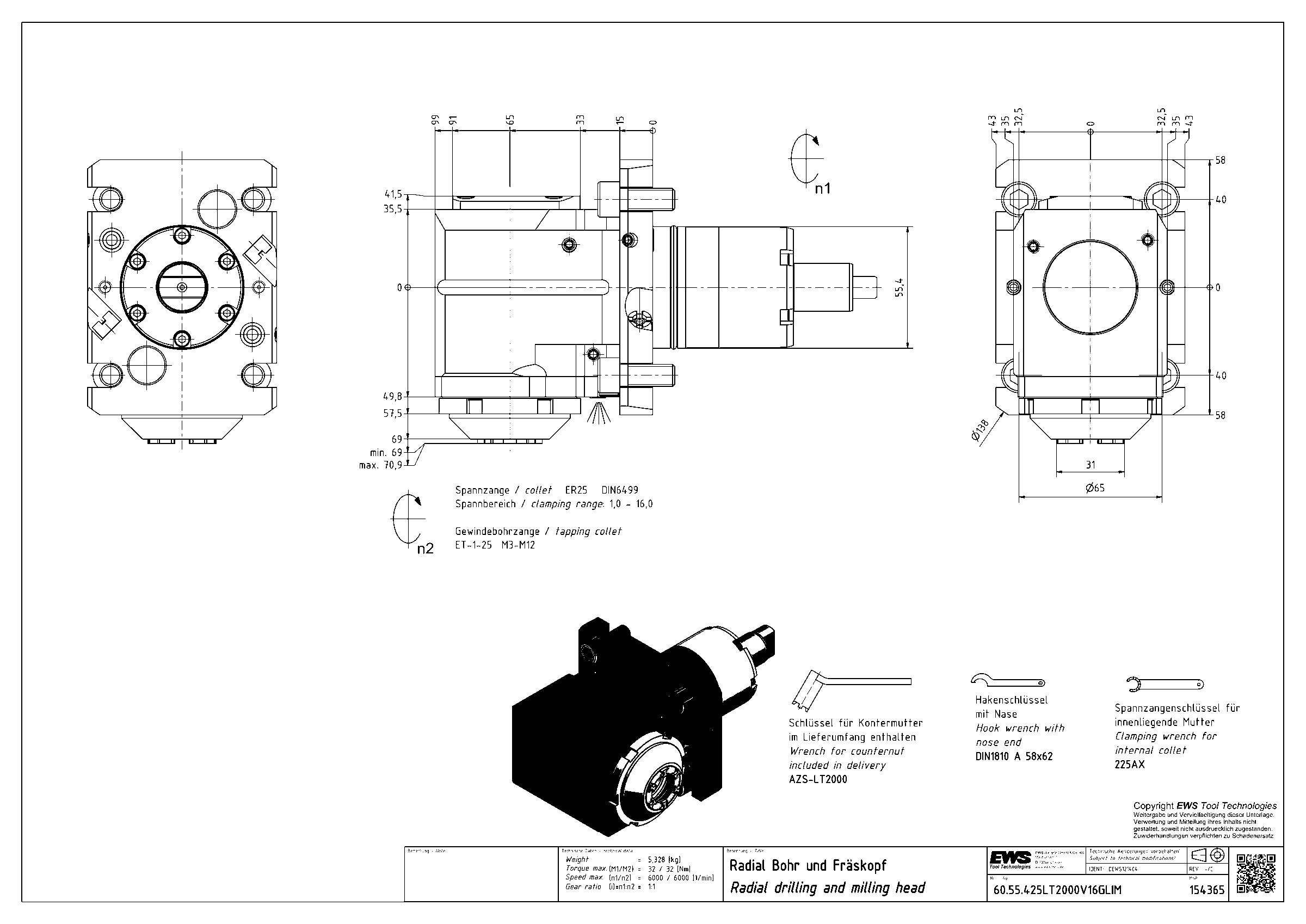

Головка приводная радиальная сверлильно-фрезерная EWS 60.55.425LT2000V16GLIM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Код интерфейса станка | FLB065A5515 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55,4 мм |
| Исполнение | правое |
| Присоединение к станку | BMT55 Okuma |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 65 мм |
| Вылет LPR | 99 мм |
| Масса | 5,328 кг |
| Высота | 70 мм |
| Общая длина | 201 мм |
| Ширина | 110,5 мм |
| Заказной номер EWS | 154365 |
| Радиальная ширина | 41,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 32 Н·м |
| Функциональная ширина | 69 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.55.4VX3DLT2000V16 | 55,4 | BMT55 Okuma | EWS Varia VX3 | 65 | 99 | 201 | |
| 60.55.4VX3LT2000V16GL | 55,4 | BMT55 Okuma | EWS Varia VX3 | 65 | 99 | 201 | |
| 60.55.4VX3LT2000V16IKDGL | 55,4 | BMT55 Okuma | EWS Varia VX3 | 65 | 99 | 201 | |
| 60.55.4VX3LT2000V16IKDI1 | 55,4 | BMT55 Okuma | EWS Varia VX3 | 65 | 99 | 201 | |
| 60.55.420LT2000V16I1IM | 55,4 | BMT55 Okuma | цанга ER20 | 65 | 91 | 193 | |
| 60.55.425DLT2000V16IM | 55,4 | BMT55 Okuma | цанга ER25 | 65 | 99 | 201 | |
| 60.55.425LT2000V16GLIM | 55,4 | BMT55 Okuma | цанга ER25 | 65 | 99 | 201 | Текущая |
| 60.55.425LT2000V16IKDGLIM | 55,4 | BMT55 Okuma | цанга ER25 | 65 | 99 | 201 | |
| 60.55C3WT150IKDX65 | 55 | BMT55C | PSC 32 | 65 | 102 | 210 | |
| 60.55C4VL2F | 55 | BMT55 | PSC 40 | 85 | 129 | 212 | |
| 60.55C4VL2FIKD | 55 | BMT55 | PSC 40 | 85 | 129 | 212 | |
| 60.55C4VL4F | 55 | BMT55 | PSC 40 | 85 | 129 | 229 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.55.425LT2000V16GLIM.
Ключи и отвёртки4
- 225AXКлюч для зажимной гайки EWS 225AX
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DIN1810 A - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 68X75
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
Документы по позиции
Для этой позиции документы пока не привязаны.
