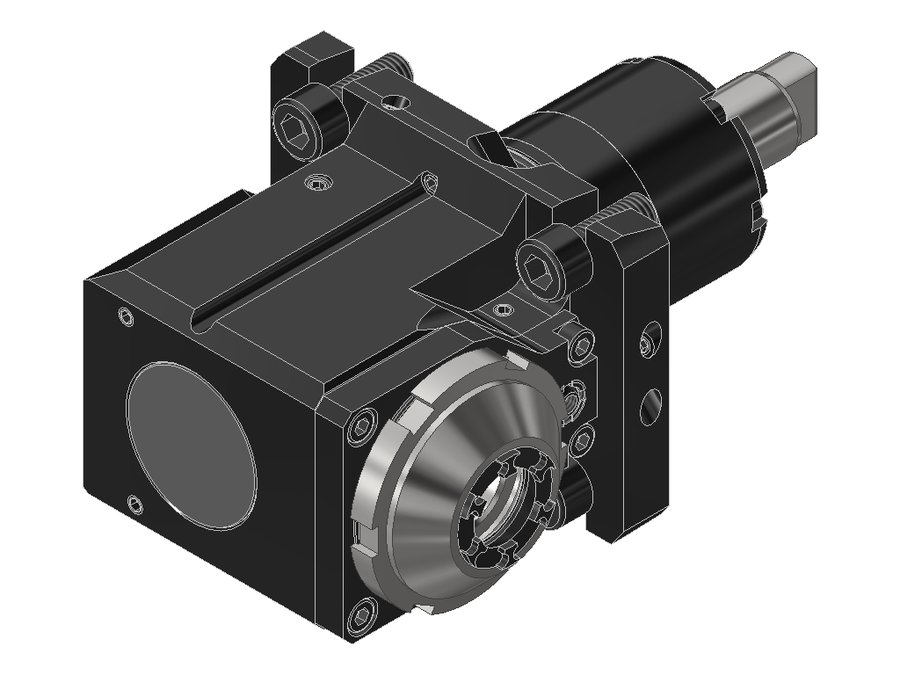

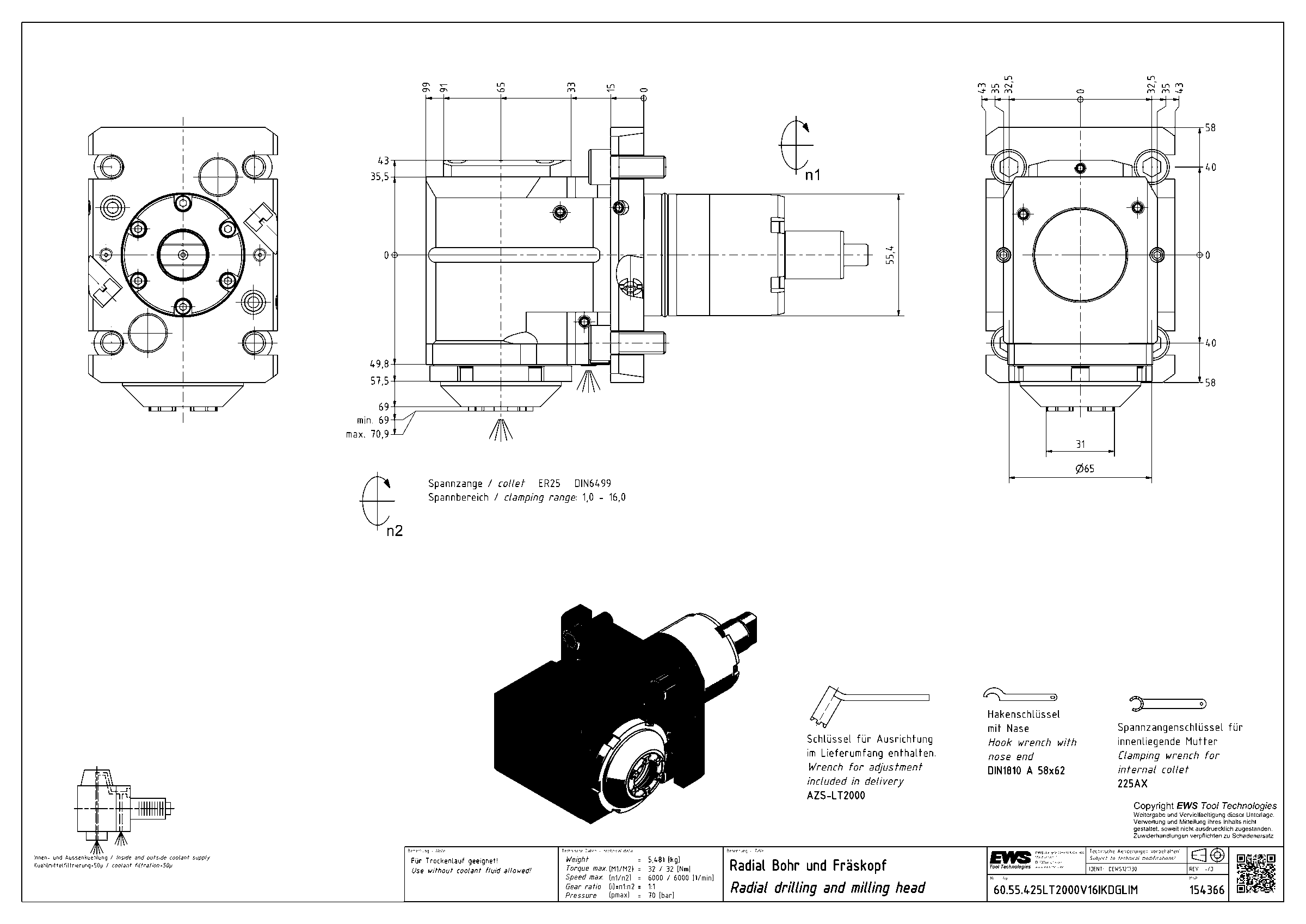

Головка приводная радиальная сверлильно-фрезерная EWS 60.55.425LT2000V16IKDGLIM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.55.425LT2000V16IKDGLIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.55.425LT2000V16IKDGLIM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55,4 мм
Исполнениеправое
Присоединение к станкуBMT55 Okuma
Присоединение инструментацанга ER25
Функциональная длина65 мм
Вылет LPR99 мм
Масса5,481 кг
Высота70 мм
Общая длина201 мм
Ширина112 мм
Заказной номер EWS154366
Радиальная ширина43 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент32 Н·м
Функциональная ширина69 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.55.425LT2000V16IKDGLIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55.4VX3LT2000V16GL55,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16IKDGL55,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16IKDI155,4BMT55 OkumaEWS Varia VX36599201
60.55.420LT2000V16I1IM55,4BMT55 Okumaцанга ER206591193
60.55.425DLT2000V16IM55,4BMT55 Okumaцанга ER256599201
60.55.425LT2000V16GLIM55,4BMT55 Okumaцанга ER256599201
60.55.425LT2000V16IKDGLIM55,4BMT55 Okumaцанга ER256599201Текущая
60.55C3WT150IKDX6555BMT55CPSC 3265102210
60.55C4VL2F55BMT55PSC 4085129212
60.55C4VL2FIKD55BMT55PSC 4085129212
60.55C4VL4F55BMT55PSC 4085129229
60.55C4VL4FIKD55BMT55PSC 4085129229

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.55.425LT2000V16IKDGLIM.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
