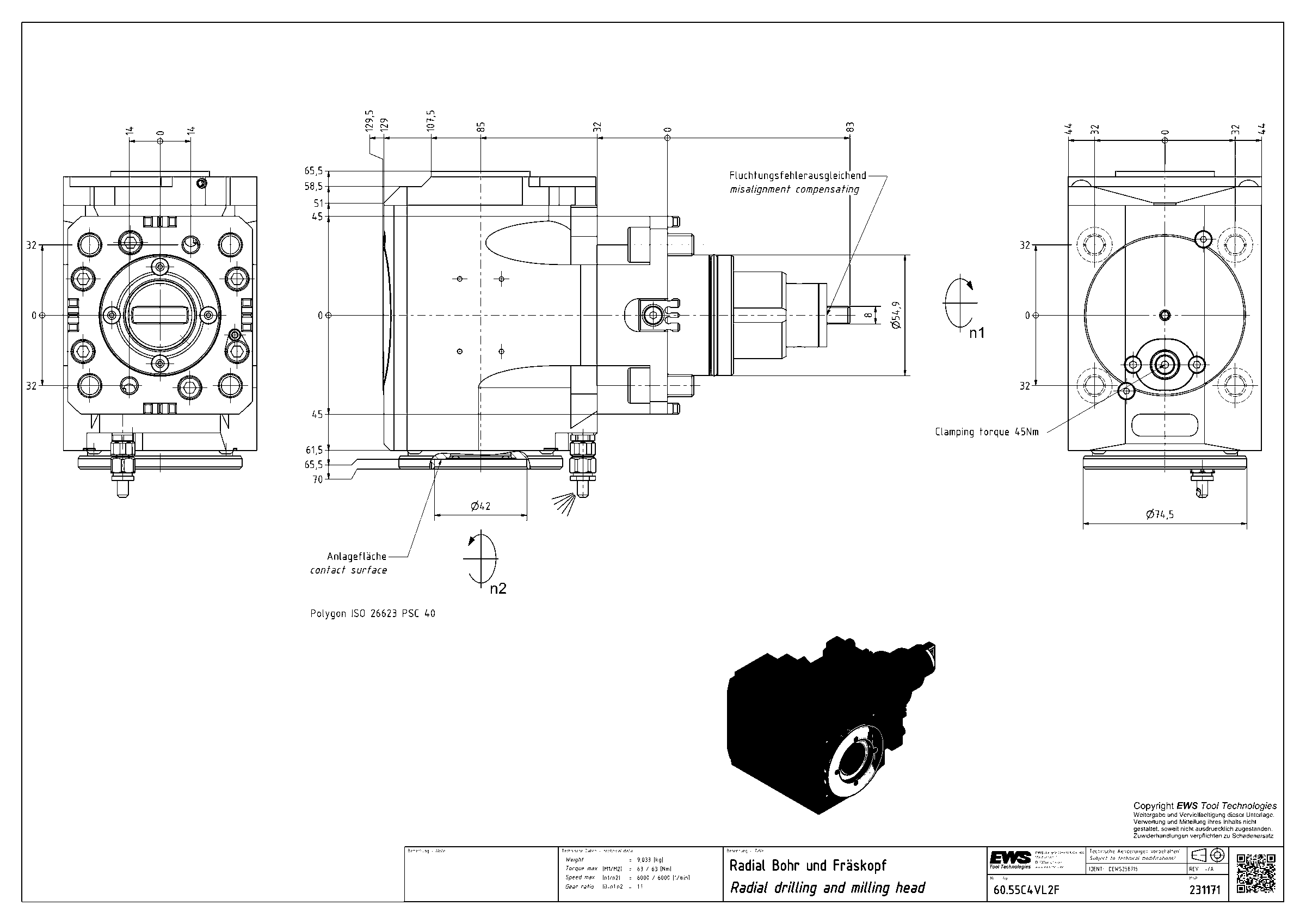

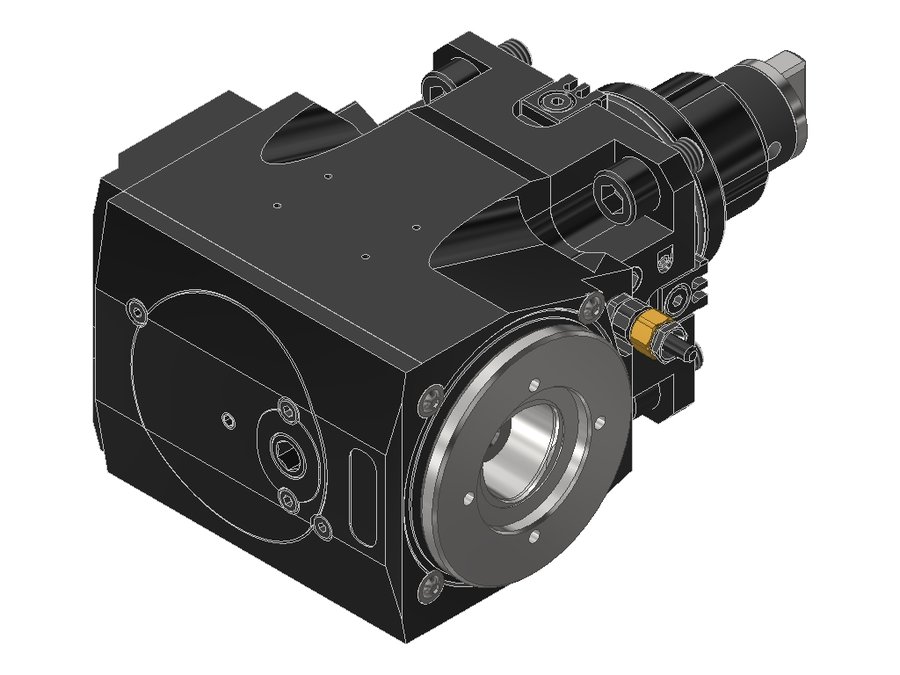

Головка приводная радиальная сверлильно-фрезерная EWS 60.55C4VL2F, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.55C4VL2F

Головка приводная радиальная сверлильно-фрезерная EWS 60.55C4VL2F, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаCCS04000195
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаPSC 40
Функциональная длина85 мм
Вылет LPR129 мм
Масса9,033 кг
Высота88 мм
Общая длина212 мм
Ширина135,5 мм
Заказной номер EWS231171
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина65,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.55C4VL2F в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55.4VX3LT2000V16IKDI155,4BMT55 OkumaEWS Varia VX36599201
60.55.420LT2000V16I1IM55,4BMT55 Okumaцанга ER206591193
60.55.425DLT2000V16IM55,4BMT55 Okumaцанга ER256599201
60.55.425LT2000V16GLIM55,4BMT55 Okumaцанга ER256599201
60.55.425LT2000V16IKDGLIM55,4BMT55 Okumaцанга ER256599201
60.55C3WT150IKDX6555BMT55CPSC 3265102210
60.55C4VL2F55BMT55PSC 4085129212Текущая
60.55C4VL2FIKD55BMT55PSC 4085129212
60.55C4VL4F55BMT55PSC 4085129229
60.55C4VL4FIKD55BMT55PSC 4085129229
60.55C4VLHP2F55BMT55PSC 4085129214
60.55C4VLHP2FIKD55BMT55PSC 4085129214

Совместимость

Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.55C4VL2F.

Инструмент статический22

  • 19.C4C16HYDL42Державка для расточных борштанг EWS 19.C4C16HYDL42, полигональный хвостовик ISO 26623 (PSC 40C), длина 42 мм
  • 27.C4C06WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C06WNL30, полигональный хвостовик ISO 26623 (PSC 40C), длина 30 мм
  • 27.C4C08WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C08WNL30, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø08
  • 27.C4C10WNL34Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C10WNL34, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø10
  • 27.C4C12.7L49SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7L49SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø12,7 мм (1/2")
  • 27.C4C12.7WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12,7 (1/2")
  • 27.C4C12WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12
  • 27.C4C14WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C14WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø14
  • 27.C4C15.88L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø15,88 мм (5/8")
  • 27.C4C15.88WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø15,88 (5/8")
  • 27.C4C16WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C16WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø16
  • 27.C4C18WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C18WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø18
  • 27.C4C19.05L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø19,05 мм (3/4")
  • 27.C4C19.05WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø19,05 (3/4")
  • 27.C4C20WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C20WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø20
  • 27.C4C25WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C25WNL60, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø25
  • 31.C4C20L32Державка цанговая EWS 31.C4C20L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
  • 31.C4C25L32Державка цанговая EWS 31.C4C25L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
  • 31.C4C32L52Державка цанговая EWS 31.C4C32L52, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
  • 42.C4C16L10Оправка фрезерная осевая EWS 42.C4C16L10, полигональный хвостовик ISO 26623 (PSC 40C), длина 10 мм
  • 42.C4C22L12Оправка фрезерная осевая EWS 42.C4C22L12, полигональный хвостовик ISO 26623 (PSC 40C), длина 12 мм
  • 42.C4C27L14Оправка фрезерная осевая EWS 42.C4C27L14, полигональный хвостовик ISO 26623 (PSC 40C), длина 14 мм
