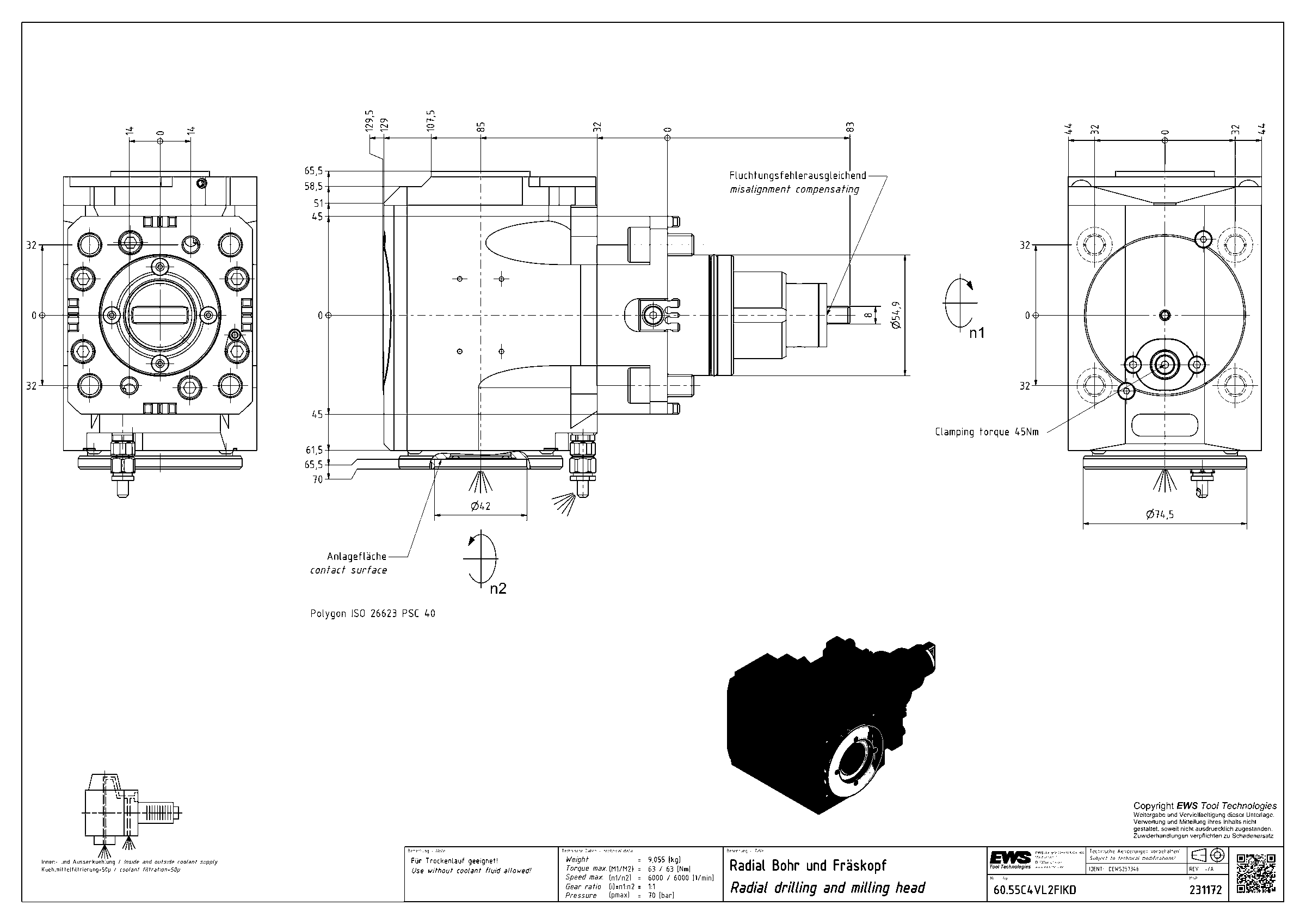

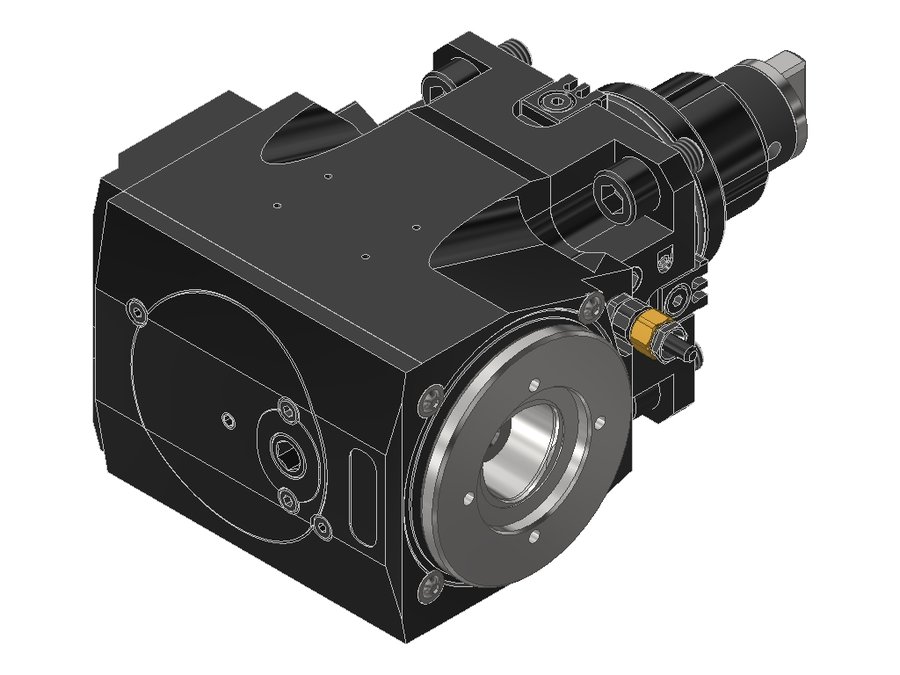

Головка приводная радиальная сверлильно-фрезерная EWS 60.55C4VL2FIKD, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.55C4VL2FIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.55C4VL2FIKD, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаCCS04000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаPSC 40
Функциональная длина85 мм
Вылет LPR129 мм
Масса9,055 кг
Высота88 мм
Общая длина212 мм
Ширина135,5 мм
Заказной номер EWS231172
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина65,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55.420LT2000V16I1IM55,4BMT55 Okumaцанга ER206591193
60.55.425DLT2000V16IM55,4BMT55 Okumaцанга ER256599201
60.55.425LT2000V16GLIM55,4BMT55 Okumaцанга ER256599201
60.55.425LT2000V16IKDGLIM55,4BMT55 Okumaцанга ER256599201
60.55C3WT150IKDX6555BMT55CPSC 3265102210
60.55C4VL2F55BMT55PSC 4085129212
60.55C4VL2FIKD55BMT55PSC 4085129212Текущая
60.55C4VL4F55BMT55PSC 4085129229
60.55C4VL4FIKD55BMT55PSC 4085129229
60.55C4VLHP2F55BMT55PSC 4085129214
60.55C4VLHP2FIKD55BMT55PSC 4085129214
60.55C31809PF55BMT55PSC 326096200
Показать ещё · всего в серии 578
