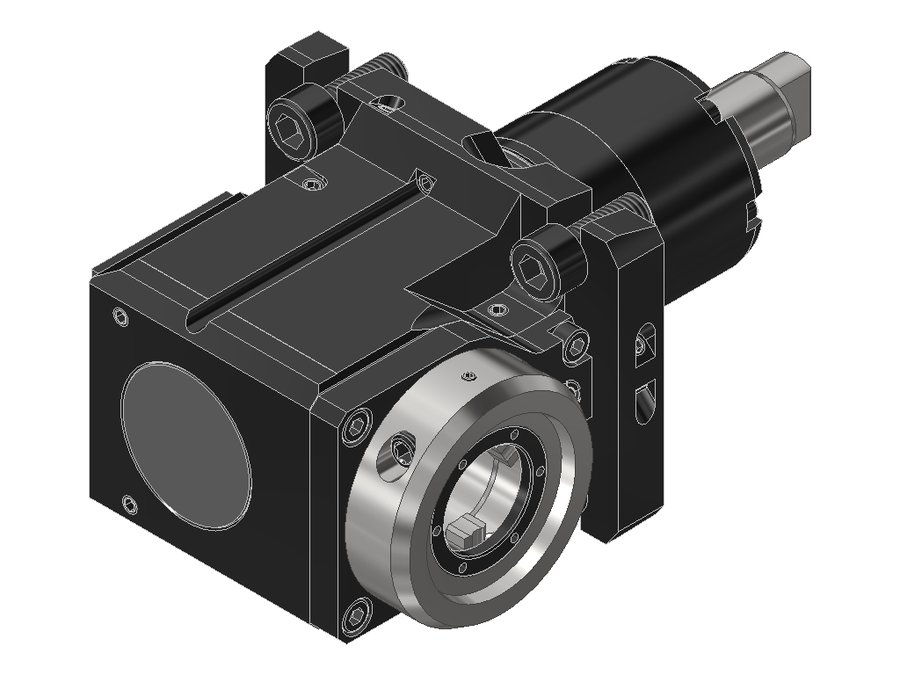

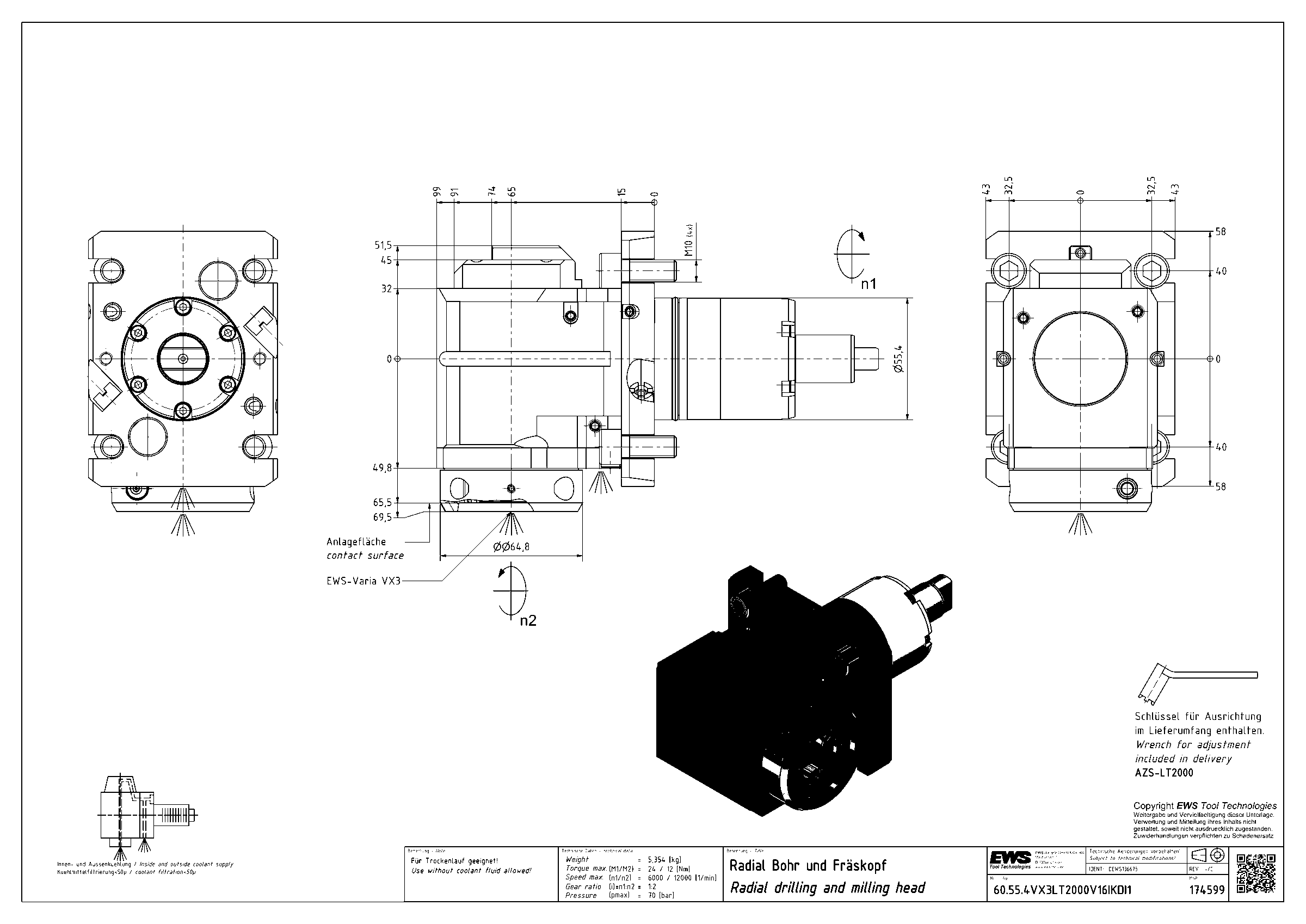

Головка приводная радиальная сверлильно-фрезерная EWS 60.55.4VX3LT2000V16IKDI1, хвостовик Ø55,револьвер V16, паз 4 мм, система EWS Varia VX3
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.55.4VX3LT2000V16IKDI1

Головка приводная радиальная сверлильно-фрезерная EWS 60.55.4VX3LT2000V16IKDI1, хвостовик Ø55,револьвер V16, паз 4 мм, система EWS Varia VX3

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55,4 мм
Исполнениеправое
Присоединение к станкуBMT55 Okuma
Присоединение инструментаEWS Varia VX3
Функциональная длина65 мм
Вылет LPR99 мм
Масса5,354 кг
Высота70 мм
Общая длина201 мм
Ширина117 мм
Заказной номер EWS174599
Радиальная ширина51,5 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент24 Н·м
Функциональная ширина65,5 мм
