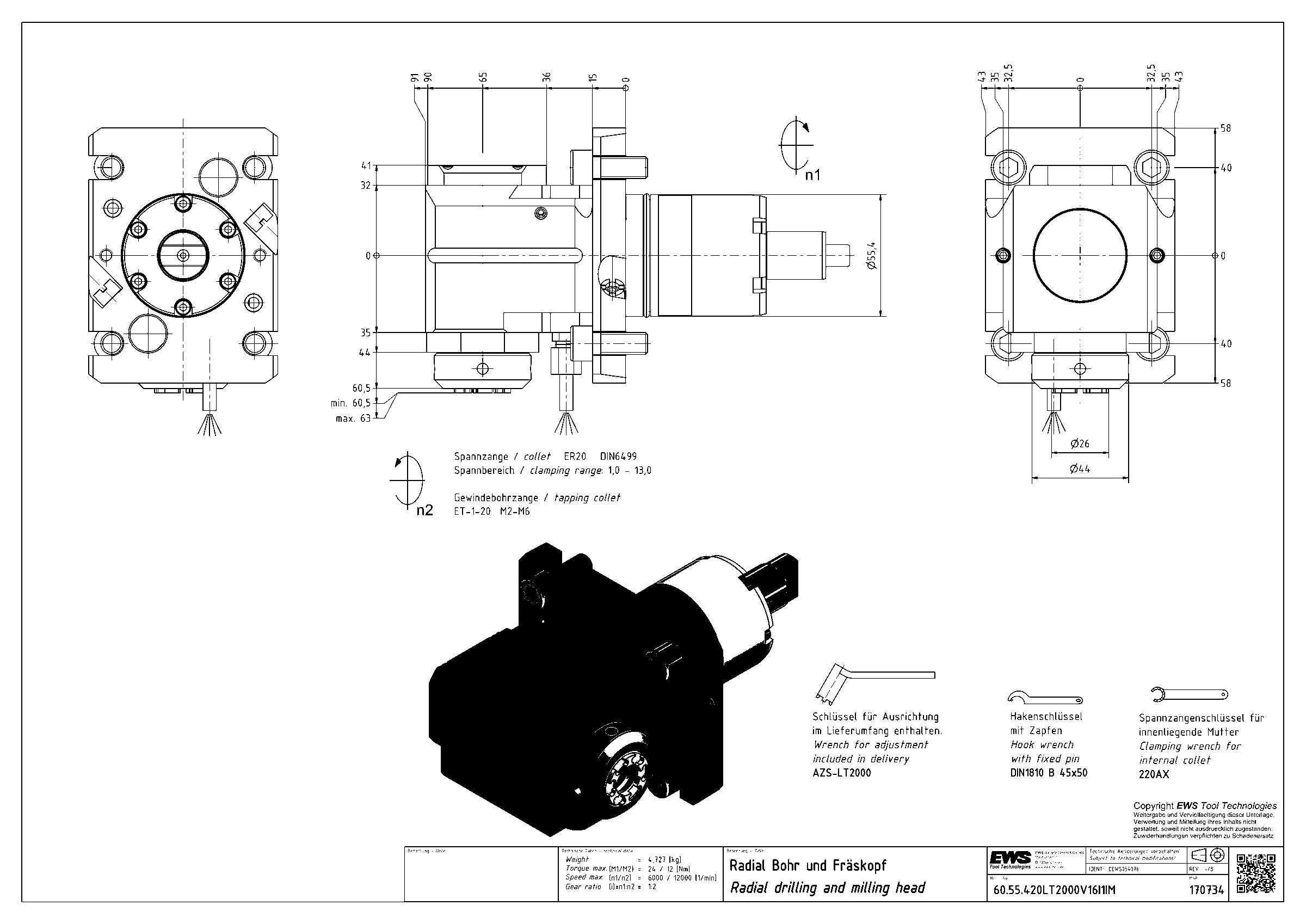

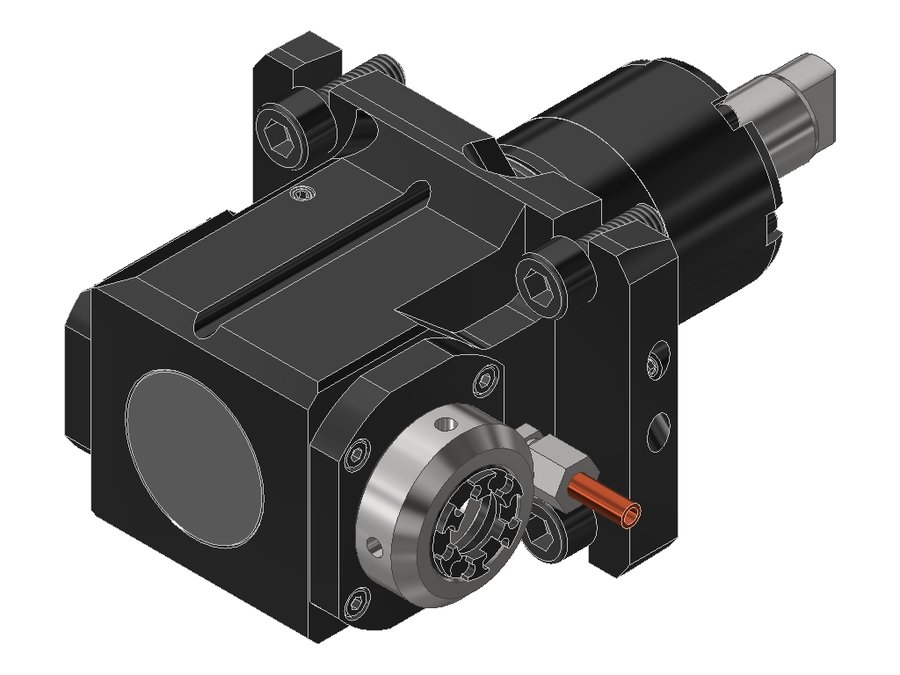

Головка приводная радиальная сверлильно-фрезерная EWS 60.55.420LT2000V16I1IM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.55.420LT2000V16I1IM

Головка приводная радиальная сверлильно-фрезерная EWS 60.55.420LT2000V16I1IM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55,4 мм
Исполнениеправое
Присоединение к станкуBMT55 Okuma
Присоединение инструментацанга ER20
Функциональная длина65 мм
Вылет LPR91 мм
Масса4,727 кг
Высота70 мм
Общая длина193 мм
Ширина101,5 мм
Заказной номер EWS170734
Радиальная ширина41 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент24 Н·м
Функциональная ширина60,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.55.420LT2000V16I1IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 75 Н·м

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.54VX4BND1809IKD54BMT54 MiyanoEWS Varia VX490133205
60.54VX4DBND1809IKD54BMT54 MiyanoEWS Varia VX465100,5172,5
60.55.4VX3DLT2000V1655,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16GL55,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16IKDGL55,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16IKDI155,4BMT55 OkumaEWS Varia VX36599201
60.55.420LT2000V16I1IM55,4BMT55 Okumaцанга ER206591193Текущая
60.55.425DLT2000V16IM55,4BMT55 Okumaцанга ER256599201
60.55.425LT2000V16GLIM55,4BMT55 Okumaцанга ER256599201
60.55.425LT2000V16IKDGLIM55,4BMT55 Okumaцанга ER256599201
60.55C3WT150IKDX6555BMT55CPSC 3265102210
60.55C4VL2F55BMT55PSC 4085129212

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.55.420LT2000V16I1IM.

Ключи и отвёртки2

  • 220AXКлюч для зажимной гайки EWS 220AX
  • DIN1810 B - 45X50Ключ крючковый с носиком EWS DIN1810 B - 45X50, для гаек с радиальными отверстиями

Гайки цанговые1

  • 120AXГайка зажимная внутренняя ER (IM) EWS 120AX

Документы по позиции

Для этой позиции документы пока не привязаны.
