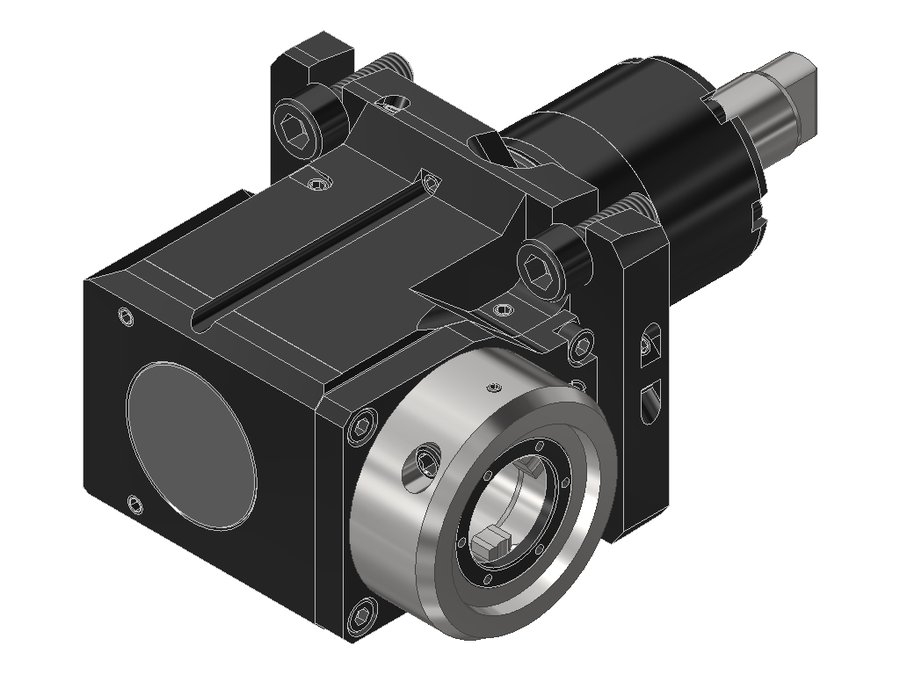

Головка приводная радиальная сверлильно-фрезерная EWS 60.55.4VX3LT2000V16GL, хвостовик Ø55,револьвер V16, паз 4 мм, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.55.4VX3LT2000V16GL

Головка приводная радиальная сверлильно-фрезерная EWS 60.55.4VX3LT2000V16GL, хвостовик Ø55,револьвер V16, паз 4 мм, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55,4 мм
Исполнениеправое
Присоединение к станкуBMT55 Okuma
Присоединение инструментаEWS Varia VX3
Функциональная длина65 мм
Вылет LPR99 мм
Масса5,513 кг
Высота70 мм
Общая длина201 мм
Ширина113,5 мм
Заказной номер EWS154367
Радиальная ширина41,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент32 Н·м
Функциональная ширина72 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.45VX31809PFIKDGL45BMT45EWS Varia VX36597,7181,7
60.45VX31809PFIKDGLX8545BMT45EWS Varia VX385117,7201,7
60.54VX4BND180954BMT54 MiyanoEWS Varia VX490133205
60.54VX4BND1809IKD54BMT54 MiyanoEWS Varia VX490133205
60.54VX4DBND1809IKD54BMT54 MiyanoEWS Varia VX465100,5172,5
60.55.4VX3DLT2000V1655,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16GL55,4BMT55 OkumaEWS Varia VX36599201Текущая
60.55.4VX3LT2000V16IKDGL55,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16IKDI155,4BMT55 OkumaEWS Varia VX36599201
60.55.420LT2000V16I1IM55,4BMT55 Okumaцанга ER206591193
60.55.425DLT2000V16IM55,4BMT55 Okumaцанга ER256599201
60.55.425LT2000V16GLIM55,4BMT55 Okumaцанга ER256599201
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.55.4VX3LT2000V16GL.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Ключи и отвёртки2

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Документы по позиции

Для этой позиции документы пока не привязаны.
