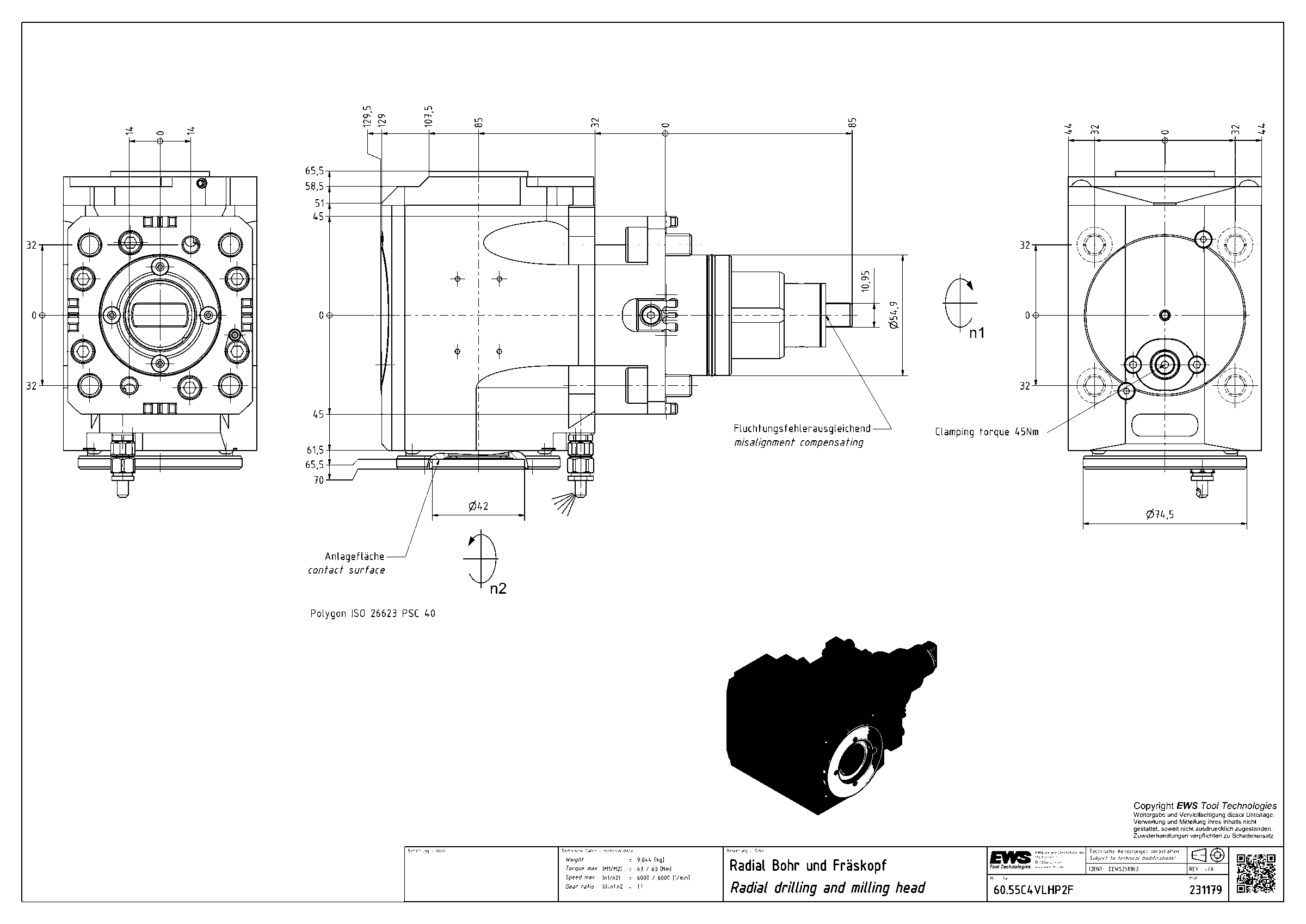

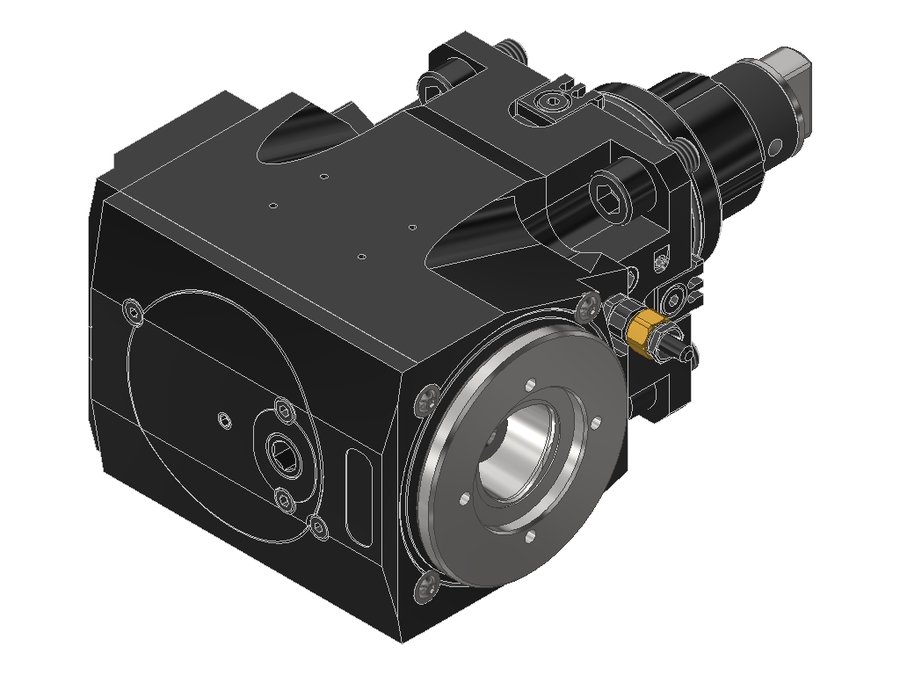

Головка приводная радиальная сверлильно-фрезерная EWS 60.55C4VLHP2F, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.55C4VLHP2F

Головка приводная радиальная сверлильно-фрезерная EWS 60.55C4VLHP2F, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаCCS04000195
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаPSC 40
Функциональная длина85 мм
Вылет LPR129 мм
Масса9,044 кг
Высота88 мм
Общая длина214 мм
Ширина135,5 мм
Заказной номер EWS231179
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина65,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55.425LT2000V16IKDGLIM55,4BMT55 Okumaцанга ER256599201
60.55C3WT150IKDX6555BMT55CPSC 3265102210
60.55C4VL2F55BMT55PSC 4085129212
60.55C4VL2FIKD55BMT55PSC 4085129212
60.55C4VL4F55BMT55PSC 4085129229
60.55C4VL4FIKD55BMT55PSC 4085129229
60.55C4VLHP2F55BMT55PSC 4085129214Текущая
60.55C4VLHP2FIKD55BMT55PSC 4085129214
60.55C31809PF55BMT55PSC 326096200
60.55C31809PFIKD55BMT55PSC 326096200
60.55C31809PFIKDX7055BMT55PSC 3270106210
60.55C31809PFIKDX8555BMT55PSC 3285121225
Показать ещё · всего в серии 578

Документы по позиции

Для этой позиции документы пока не привязаны.
