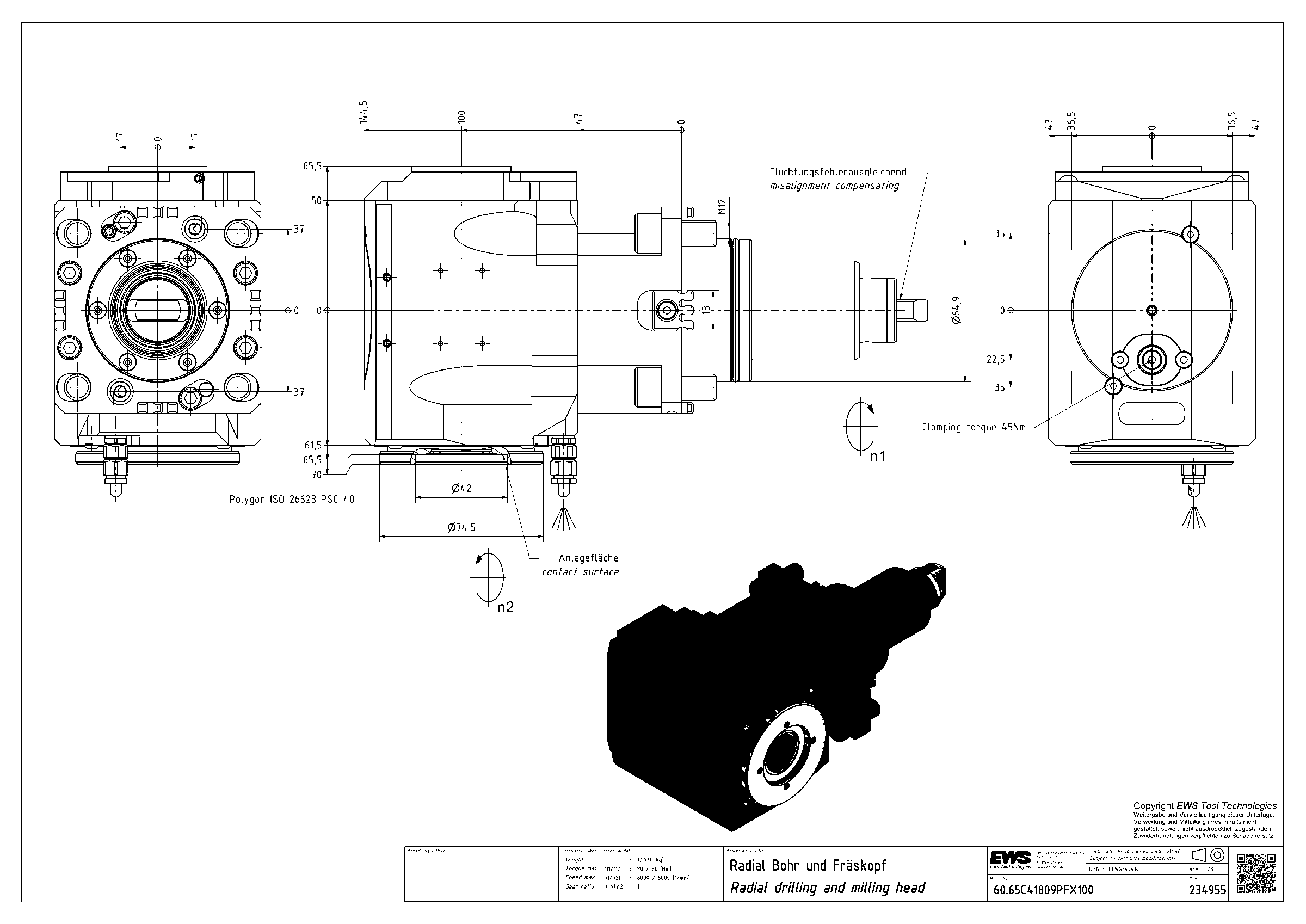

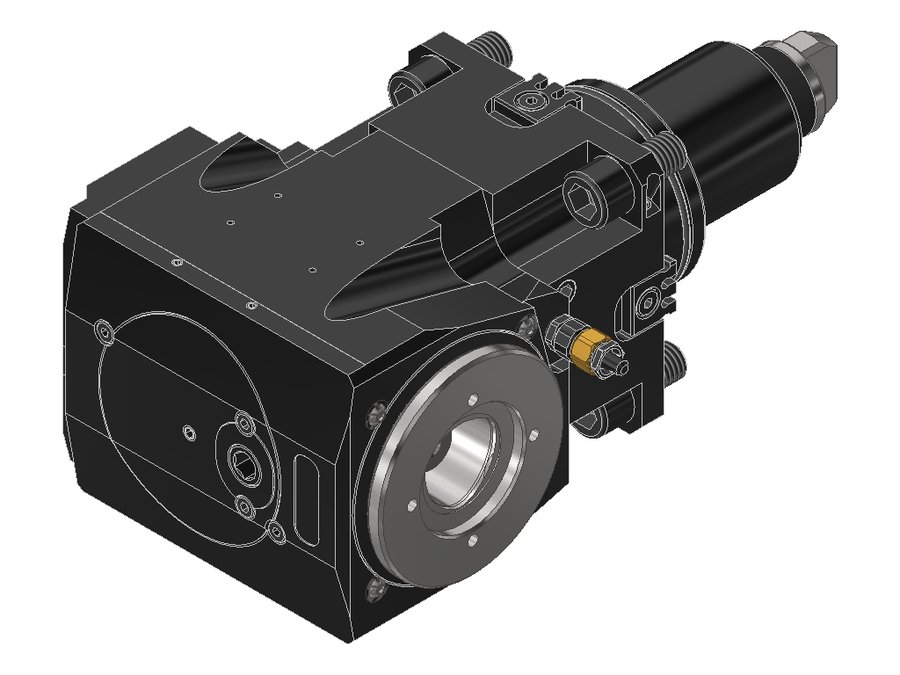

Головка приводная радиальная сверлильно-фрезерная EWS 60.65C41809PFX100, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.65C41809PFX100

Головка приводная радиальная сверлильно-фрезерная EWS 60.65C41809PFX100, хвостовик Ø65, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаCCS04000195
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65
Присоединение инструментаPSC 40
Функциональная длина100 мм
Вылет LPR144,45 мм
Масса10,171 кг
Высота94 мм
Общая длина256,45 мм
Ширина135,5 мм
Заказной номер EWS234955
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент80 Н·м
Функциональная ширина65,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.65C41809PFX100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.65C4VL6FIKD65BMT65PSC 4072116,5226,5
60.65C41809MT110FIKDX10065BMT65PSC 40100144,5235,5
60.65C41809MT110FX10065BMT65PSC 40100144,5235,5
60.65C41809PF65BMT65PSC 4072116,5228,5
60.65C41809PFIKD65BMT65PSC 4072116,5228,5
60.65C41809PFIKDX10065BMT65PSC 40100144,45256,45
60.65C41809PFX10065BMT65PSC 40100144,45256,45Текущая
60.65KM401809DW02GL65BMT65KM 4072116228
60.65KM401809DW02IKGL65BMT65KM 4072116228
60.65VX4D1809PF65BMT65EWS Varia VX472113225
60.65VX4D1809PFIKD65BMT65EWS Varia VX472113225
60.65VX4D1809PFIKDX10065BMT65EWS Varia VX4100141253

Совместимость

Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.65C41809PFX100.

Инструмент статический22

  • 19.C4C16HYDL42Державка для расточных борштанг EWS 19.C4C16HYDL42, полигональный хвостовик ISO 26623 (PSC 40C), длина 42 мм
  • 27.C4C06WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C06WNL30, полигональный хвостовик ISO 26623 (PSC 40C), длина 30 мм
  • 27.C4C08WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C08WNL30, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø08
  • 27.C4C10WNL34Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C10WNL34, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø10
  • 27.C4C12.7L49SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7L49SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø12,7 мм (1/2")
  • 27.C4C12.7WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12,7 (1/2")
  • 27.C4C12WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12
  • 27.C4C14WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C14WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø14
  • 27.C4C15.88L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø15,88 мм (5/8")
  • 27.C4C15.88WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø15,88 (5/8")
  • 27.C4C16WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C16WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø16
  • 27.C4C18WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C18WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø18
  • 27.C4C19.05L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø19,05 мм (3/4")
  • 27.C4C19.05WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø19,05 (3/4")
  • 27.C4C20WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C20WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø20
  • 27.C4C25WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C25WNL60, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø25
  • 31.C4C20L32Державка цанговая EWS 31.C4C20L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
  • 31.C4C25L32Державка цанговая EWS 31.C4C25L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
  • 31.C4C32L52Державка цанговая EWS 31.C4C32L52, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
  • 42.C4C16L10Оправка фрезерная осевая EWS 42.C4C16L10, полигональный хвостовик ISO 26623 (PSC 40C), длина 10 мм
  • 42.C4C22L12Оправка фрезерная осевая EWS 42.C4C22L12, полигональный хвостовик ISO 26623 (PSC 40C), длина 12 мм
  • 42.C4C27L14Оправка фрезерная осевая EWS 42.C4C27L14, полигональный хвостовик ISO 26623 (PSC 40C), длина 14 мм
