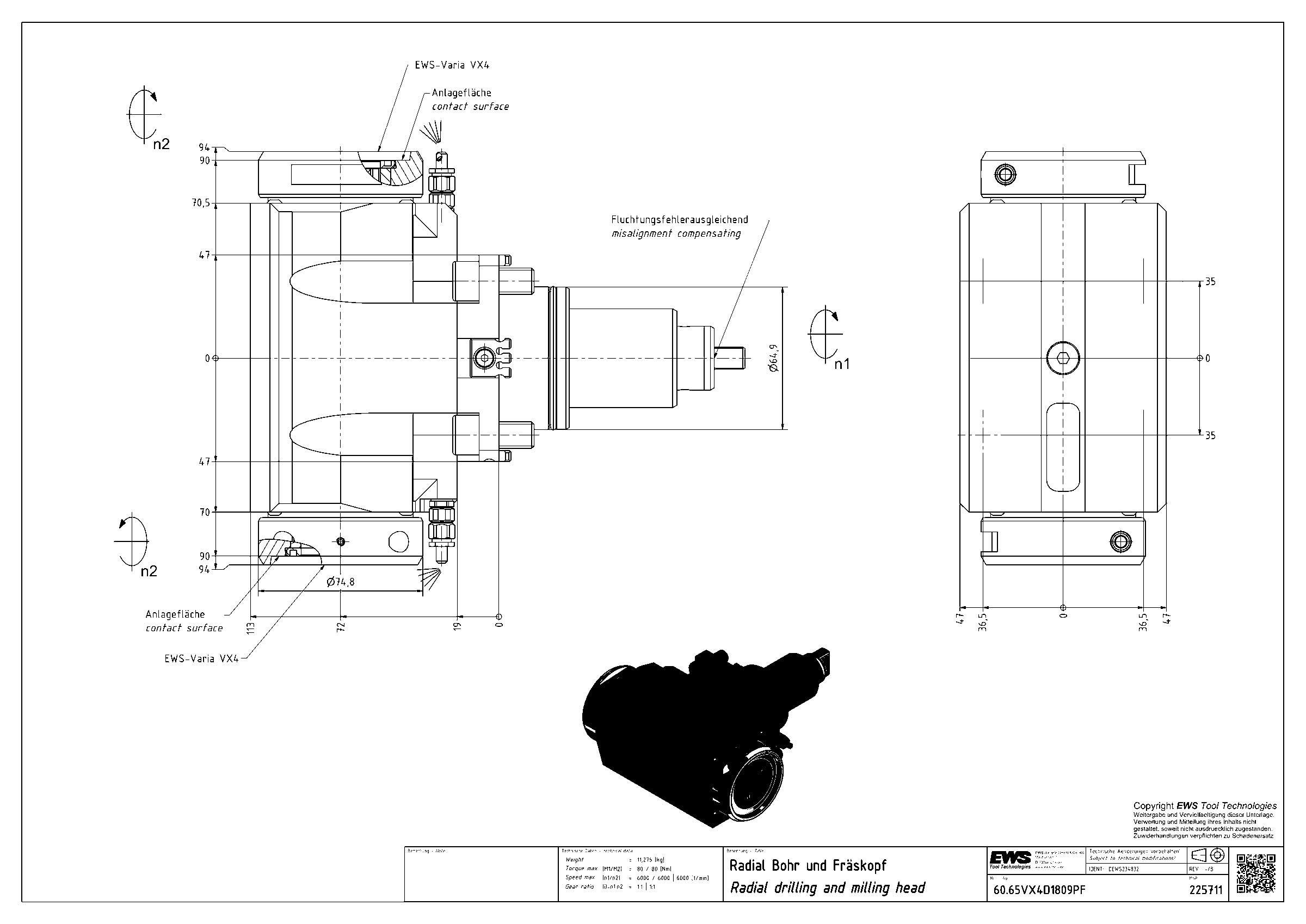

EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.65VX4D1809PF

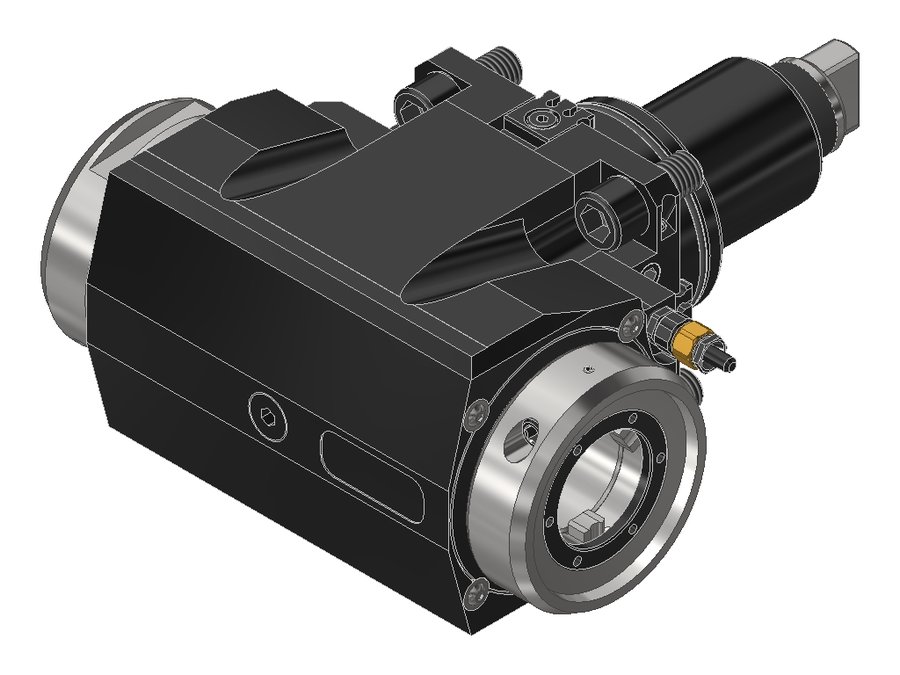

Головка приводная радиальная сверлильно-фрезерная EWS 60.65VX4D1809PF, хвостовик Ø65, EWS - Varia VX4 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073A6515 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 65 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | EWS Varia VX4 |
| Функциональная длина | 72 мм |
| Вылет LPR | 113 мм |
| Масса | 11,276 кг |
| Высота | 94 мм |
| Общая длина | 225 мм |
| Заказной номер EWS | 225711 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX4 |
| Макс. крутящий момент | 80 Н·м |
| Функциональная ширина | 90 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.65C41809PF | 65 | BMT65 | PSC 40 | 72 | 116,5 | 228,5 | |
| 60.65C41809PFIKD | 65 | BMT65 | PSC 40 | 72 | 116,5 | 228,5 | |
| 60.65C41809PFIKDX100 | 65 | BMT65 | PSC 40 | 100 | 144,45 | 256,45 | |
| 60.65C41809PFX100 | 65 | BMT65 | PSC 40 | 100 | 144,45 | 256,45 | |
| 60.65KM401809DW02GL | 65 | BMT65 | KM 40 | 72 | 116 | 228 | |
| 60.65KM401809DW02IKGL | 65 | BMT65 | KM 40 | 72 | 116 | 228 | |
| 60.65VX4D1809PF | 65 | BMT65 | EWS Varia VX4 | 72 | 113 | 225 | Текущая |
| 60.65VX4D1809PFIKD | 65 | BMT65 | EWS Varia VX4 | 72 | 113 | 225 | |
| 60.65VX4D1809PFIKDX100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | |
| 60.65VX4D1809PFX100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | |
| 60.65VX4DKR1809PFIKDX100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | |
| 60.65VX4DTW20IK | 65 | BMT65B | EWS Varia VX4 | 65 | 102 | 218,5 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.65VX4D1809PF.
Принадлежности и оснастка для настройки инструмента3
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
- VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2
Запчасти к инструменту1
- VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
