EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.75C5V80IKX85

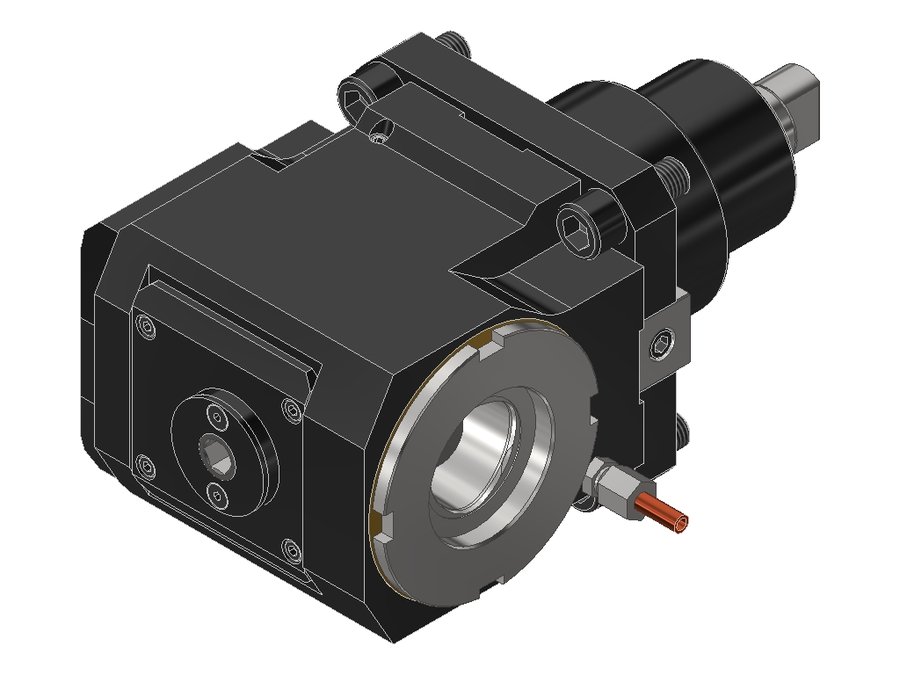

Головка приводная радиальная сверлильно-фрезерная EWS 60.75C5V80IKX85, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
| Код интерфейса станка | FLB090A7515 |
|---|---|
| Код интерфейса инструмента | CCS05000195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 75 мм |
| Исполнение | правое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 85 мм |
| Вылет LPR | 132 мм |
| Масса | 11,801 кг |
| Высота | 96 мм |
| Общая длина | 242 мм |
| Ширина | 132 мм |
| Заказной номер EWS | 163753 |
| Радиальная ширина | 65,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 80 Н·м |
| Функциональная ширина | 59 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.68VX4QSMBMTHSD12 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 60.68VX4QSMBMTI1#01 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 60.68VX4QSMBMTIKD-CC4 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 60.68VX4QSMBMTIKD#01 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 60.68VX4QSMBMTIKDHSD12#01 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 60.68VX4QSMBMTIKDI1 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 60.75C5V80IKX85 | 75 | BMT75 | PSC 50 | 85 | 132 | 242 | Текущая |
| 60.75C5VL8 | 75 | BMT75 | PSC 50 | 60 | 111,5 | 226,5 | |
| 60.75C5VL8IKD | 75 | BMT75 | PSC 50 | 60 | 111,5 | 226,5 | |
| 60.75C51809 | 75 | BMT75 | PSC 50 | 60 | 108 | 218 | |
| 60.75C51809IK | 75 | BMT75 | PSC 50 | 60 | 110,5 | 220,5 | |
| 60.75C51809IKX110 | 75 | BMT75 | PSC 50 | 110 | 157 | 267 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.75C5V80IKX85.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
