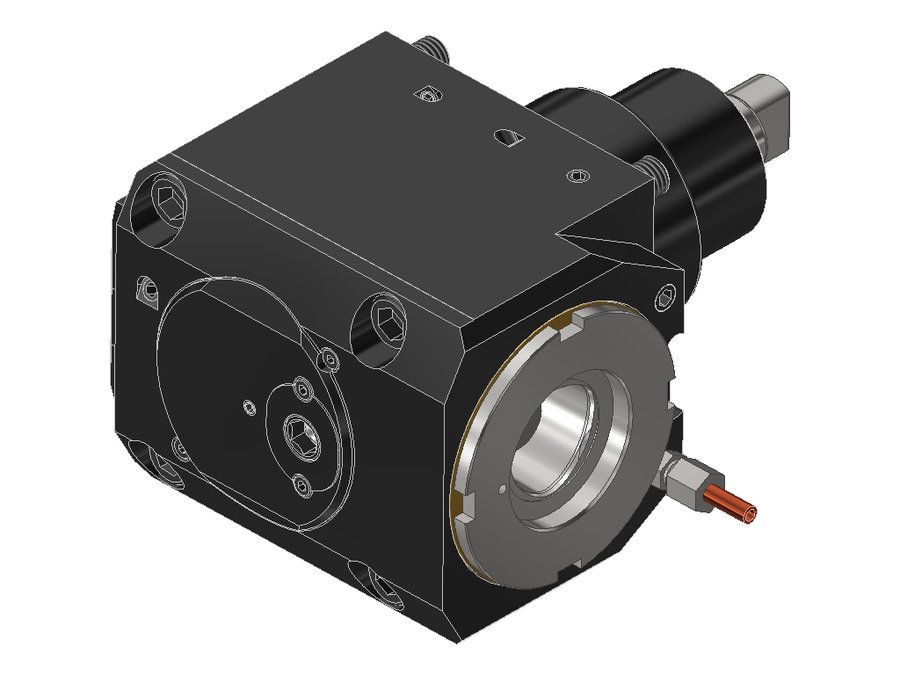

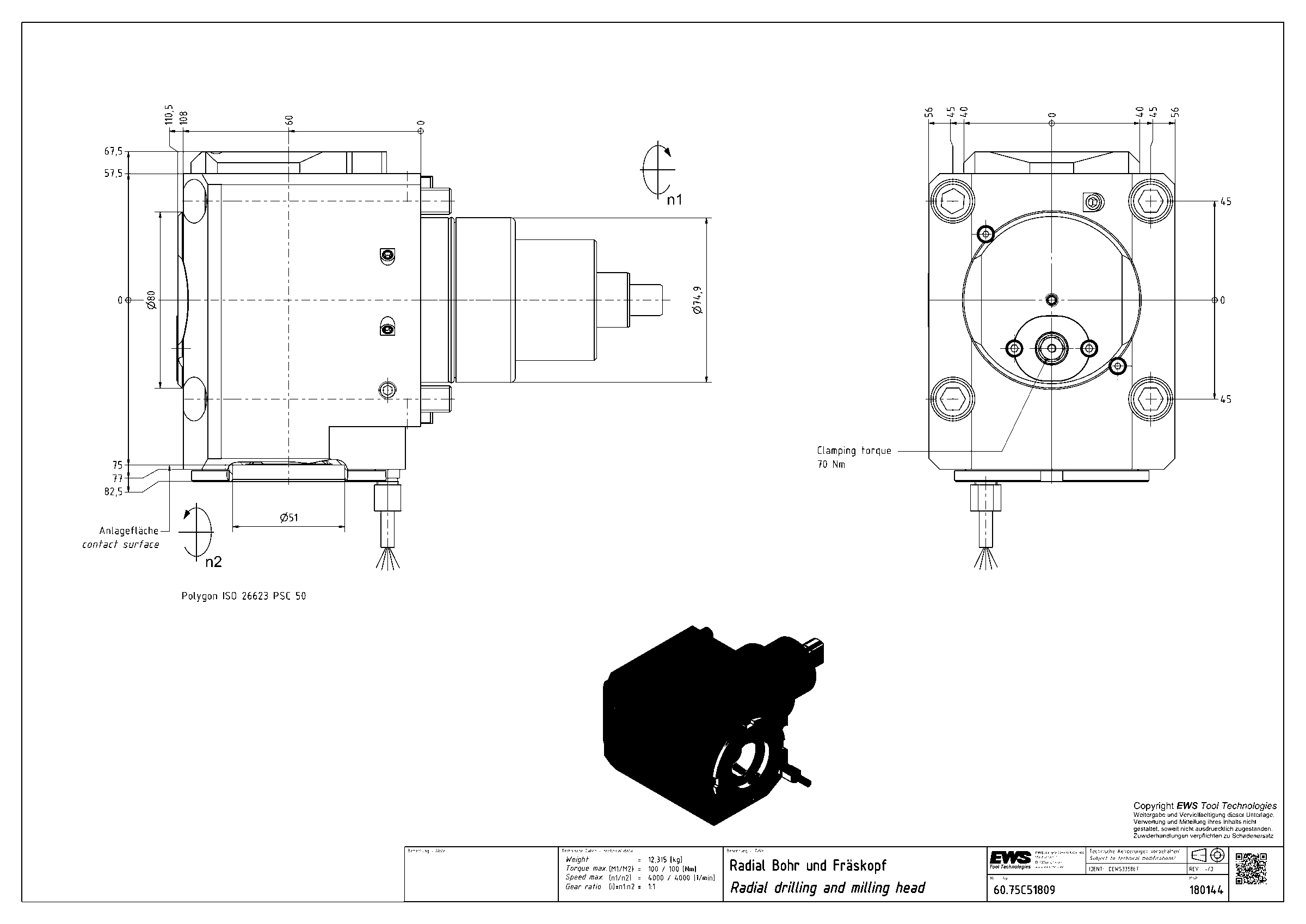

Головка приводная радиальная сверлильно-фрезерная EWS 60.75C51809, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | CCS05000195 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 75 мм |
| Исполнение | правое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 60 мм |
| Вылет LPR | 108 мм |
| Масса | 12,315 кг |
| Высота | 112 мм |
| Общая длина | 218 мм |
| Ширина | 150 мм |
| Заказной номер EWS | 180144 |
| Радиальная ширина | 67,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 75 мм |
