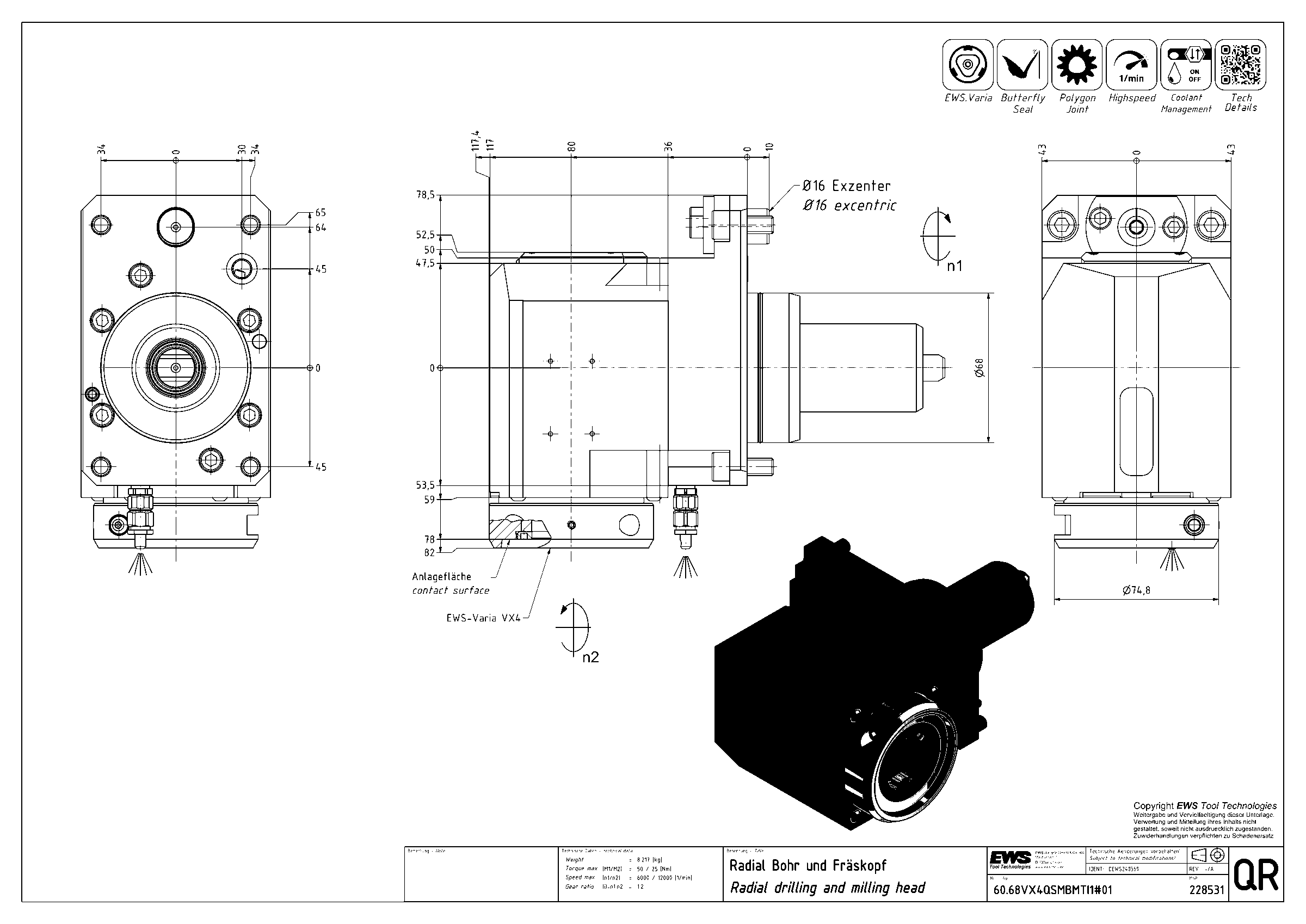

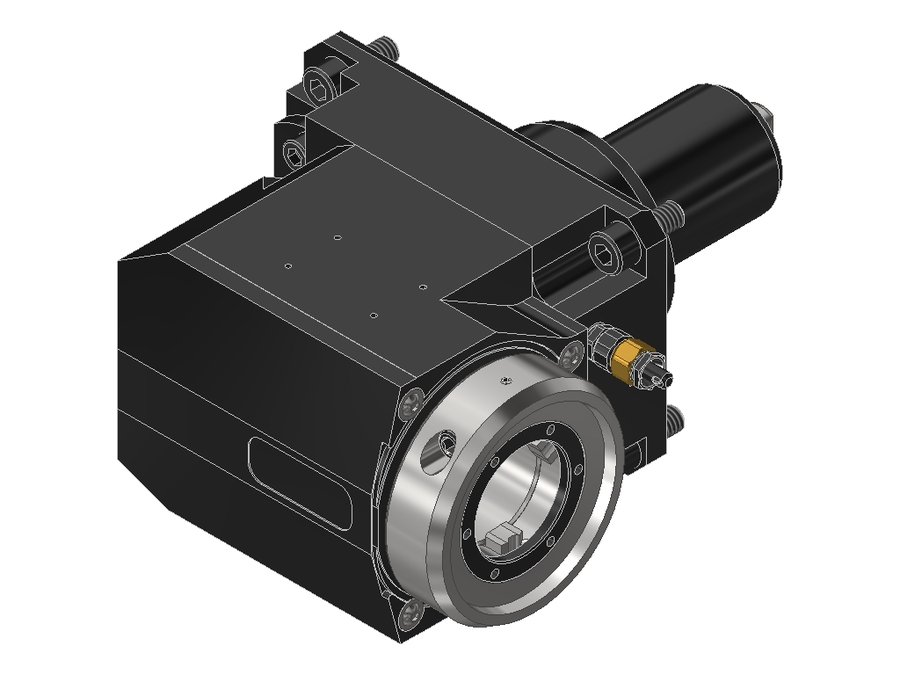

Головка приводная радиальная сверлильно-фрезерная EWS 60.68VX4QSMBMTI1#01, хвостовик Ø68, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.68VX4QSMBMTI1#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.68VX4QSMBMTI1#01, хвостовик Ø68, EWS - Varia VX4 - адаптер

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика68 мм
Исполнениеправое
Присоединение к станкуBMT68 Mazak
Присоединение инструментаEWS Varia VX4
Функциональная длина80 мм
Вылет LPR117 мм
Масса8,231 кг
Высота86 мм
Общая длина207 мм
Ширина130,5 мм
Заказной номер EWS228531
Радиальная ширина52,5 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина78 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.68VX4KRQSMBMTI2#0168BMT68 MazakEWS Varia VX480121211
60.68VX4KRQSMBMTIKD#0168BMT68 MazakEWS Varia VX480121211
60.68VX4KRQSMBMTIKDI2#0168BMT68 MazakEWS Varia VX480121211
60.68VX4QSMBMT-CC468BMT68 MazakEWS Varia VX480117207
60.68VX4QSMBMT#0168BMT68 MazakEWS Varia VX480117207
60.68VX4QSMBMTHSD1268BMT68 MazakEWS Varia VX480117207
60.68VX4QSMBMTI1#0168BMT68 MazakEWS Varia VX480117207Текущая
60.68VX4QSMBMTIKD-CC468BMT68 MazakEWS Varia VX480117207
60.68VX4QSMBMTIKD#0168BMT68 MazakEWS Varia VX480117207
60.68VX4QSMBMTIKDHSD12#0168BMT68 MazakEWS Varia VX480117207
60.68VX4QSMBMTIKDI168BMT68 MazakEWS Varia VX480117207
60.75C5V80IKX8575BMT75PSC 5085132242
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.68VX4QSMBMTI1#01.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
