EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.75V51809IKDGLX70

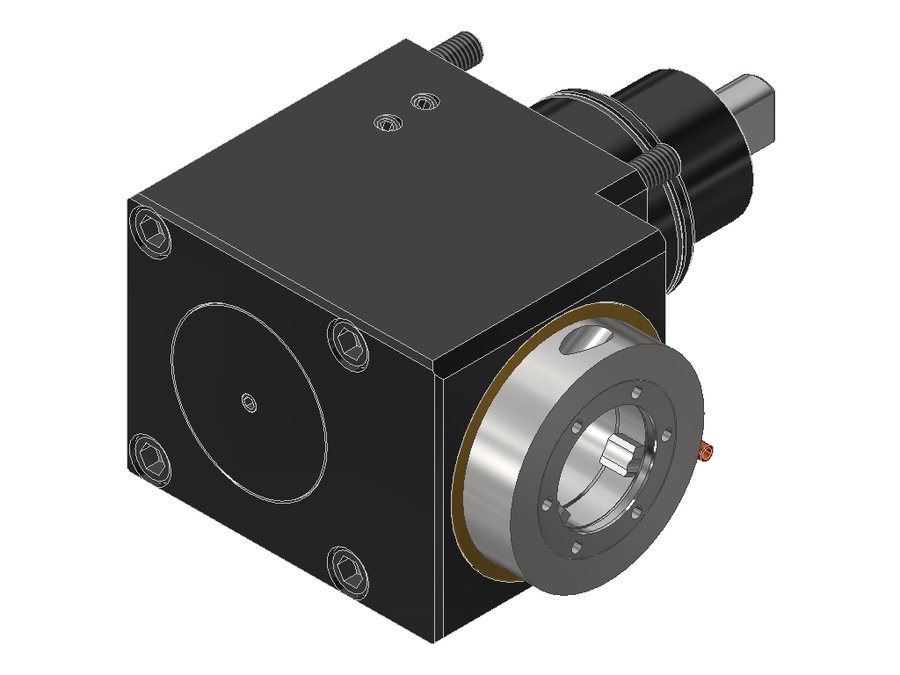

Головка приводная радиальная сверлильно-фрезерная EWS 60.75V51809IKDGLX70, хвостовик Ø75, EWS - Varia V5- адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 75 мм |
| Исполнение | правое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 70 мм |
| Вылет LPR | 125 мм |
| Масса | 15,331 кг |
| Высота | 112 мм |
| Общая длина | 235 мм |
| Ширина | 179 мм |
| Заказной номер EWS | 139403 |
| Радиальная ширина | 70,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 80 Н·м |
| Функциональная ширина | 108,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.75V5KR1809IKDI2GLX110 | 75 | BMT75 | EWS Varia V5 | 110 | 163 | 273 | |
| 60.75V5VL8GL | 75 | BMT75 | EWS Varia V5 | 60 | 107 | 222 | |
| 60.75V5VL8IKDGL | 75 | BMT75 | EWS Varia V5 | 60 | 107 | 222 | |
| 60.75V51809GLX70 | 75 | BMT75 | EWS Varia V5 | 70 | 125 | 235 | |
| 60.75V51809GLX90 | 75 | BMT75 | EWS Varia V5 | 90 | 145 | 255 | |
| 60.75V51809GLX110 | 75 | BMT75 | EWS Varia V5 | 110 | 165 | 275 | |
| 60.75V51809IKDGLX70 | 75 | BMT75 | EWS Varia V5 | 70 | 125 | 235 | Текущая |
| 60.75V51809IKDGLX90 | 75 | BMT75 | EWS Varia V5 | 90 | 145 | 255 | |
| 60.75V51809IKDGLX110 | 75 | BMT75 | EWS Varia V5 | 110 | 165 | 275 | |
| 60.80C5KRQSMBMTI2 | 80 | BMT80 Mazak | PSC 50 | 100 | 151,5 | 249,5 | |
| 60.80C5KRQSMBMTIKDI2 | 80 | BMT80 Mazak | PSC 50 | 100 | 151,5 | 249,5 | |
| 60.80C5QSMBMT | 80 | BMT80 Mazak | PSC 50 | 100 | 151,5 | 249,5 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.75V51809IKDGLX70.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
