EWS · Головки приводные поворотные EWS для VDI · арт. 63.25205480IKDIM

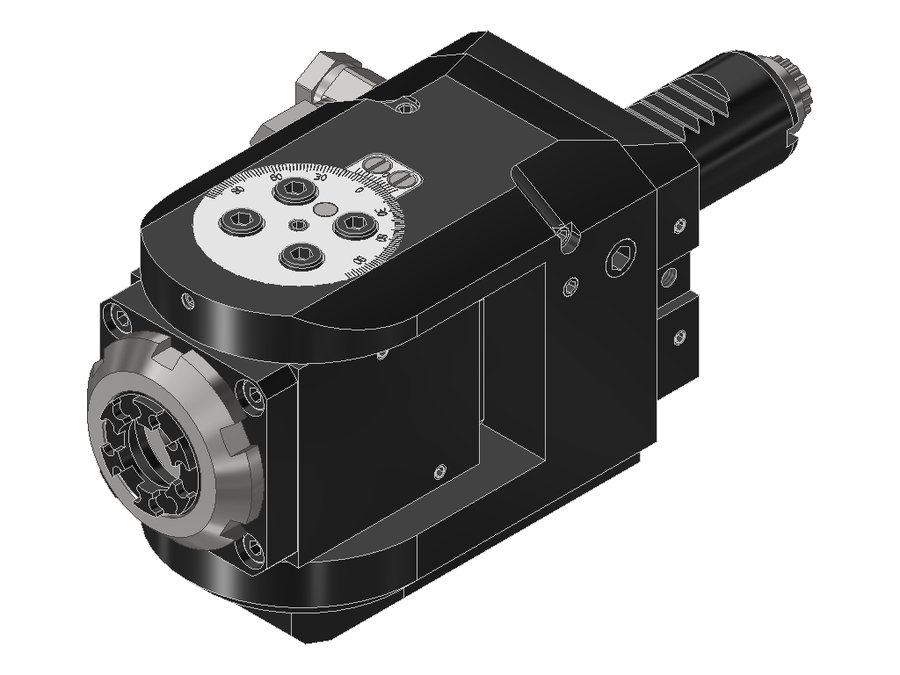

Головка приводная поворотная EWS 63.25205480IKDIM, хвостовик Ø25, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 25 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 80 мм |
| Масса | 3,634 кг |
| Общая длина | 178 мм |
| Ширина | 64 мм |
| Заказной номер EWS | 147393 |
| Радиальная высота | 35 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 16 Н·м |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Головки приводные поворотные EWS для VDI — 68 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.5032SQT28IKD | 50 | VDI50 shaft rotated 30° | цанга ER32 | 1:1 | 86 | 245 | |
| 63.5032TOEM | 50 | VDI50 | цанга ER32 | 1:1 | 81 | 235 | |
| 63.5032TOEMIKD | 50 | VDI50 | цанга ER32 | 1:1 | 86 | 244 | |
| 63.6032MP650 | 60 | VDI60 shaft rotated 30° | цанга ER32 | 1:1 | 85 | 290 | |
| 63.16125480Z | 16 | VDI16 | цанга ER11 | 1:1 | — | — | |
| 63.25205480 | 25 | VDI25 | цанга ER20 | 1:1 | 58 | 172 | |
| 63.25205480IKDIM | 25 | VDI25 | цанга ER20 | 1:1 | 80 | 178 | Текущая |
| 63.25205480IKDTFIM | 25 | VDI25 | цанга ER20 | 1:1 | 80 | 178 | |
| 63.25205480TF | 25 | VDI25 | цанга ER20 | 1:1 | 58 | 172 | |
| 63.30201809 | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 179 | |
| 63.30205482IKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 176 | |
| 63.40251809 | 40 | VDI40 | цанга ER25 | 1:1 | 57 | 193 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.25205480IKDIM.
Ключи и отвёртки2
- 220AXКлюч для зажимной гайки EWS 220AX
- DIN1810 A - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 45X50
Гайки цанговые1
- 120AXГайка зажимная внутренняя ER (IM) EWS 120AX
