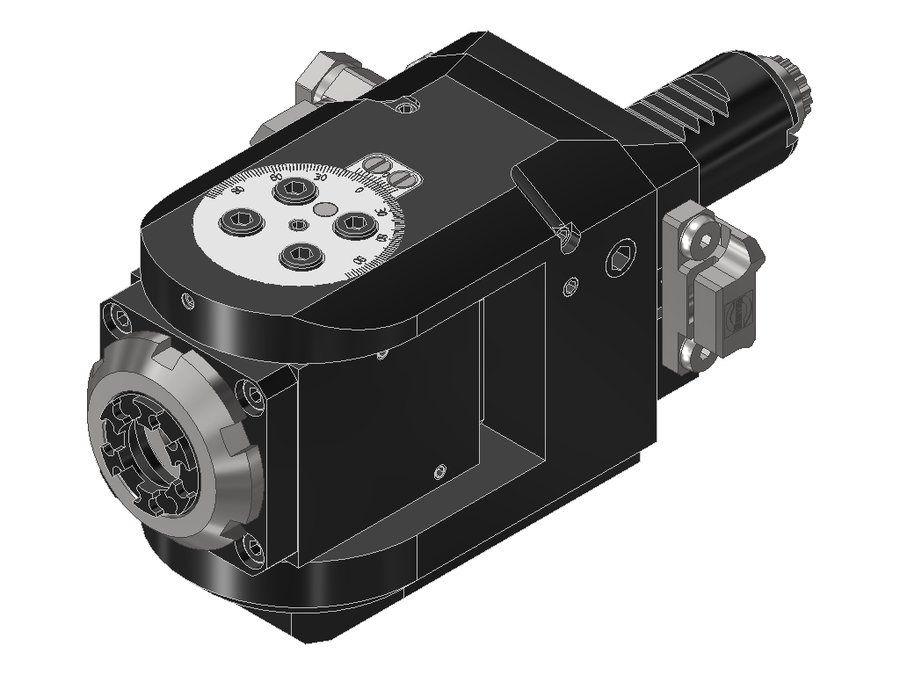

Головка приводная поворотная EWS 63.25205480IKDTFIM, хвостовик Ø25, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные поворотные EWS, присоединение к станку VDI · арт. 63.25205480IKDTFIM

Головка приводная поворотная EWS 63.25205480IKDTFIM, хвостовик Ø25, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездеTrifix
Код интерфейса станкаZYV02500115
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментацанга ER20
Функциональная длина80 мм
Масса3,664 кг
Общая длина178 мм
Ширина64 мм
Заказной номер EWS162732
Радиальная высота35 мм
Радиальная ширина32 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент16 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.25205480IKDTFIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 75 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость менее 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Материалы

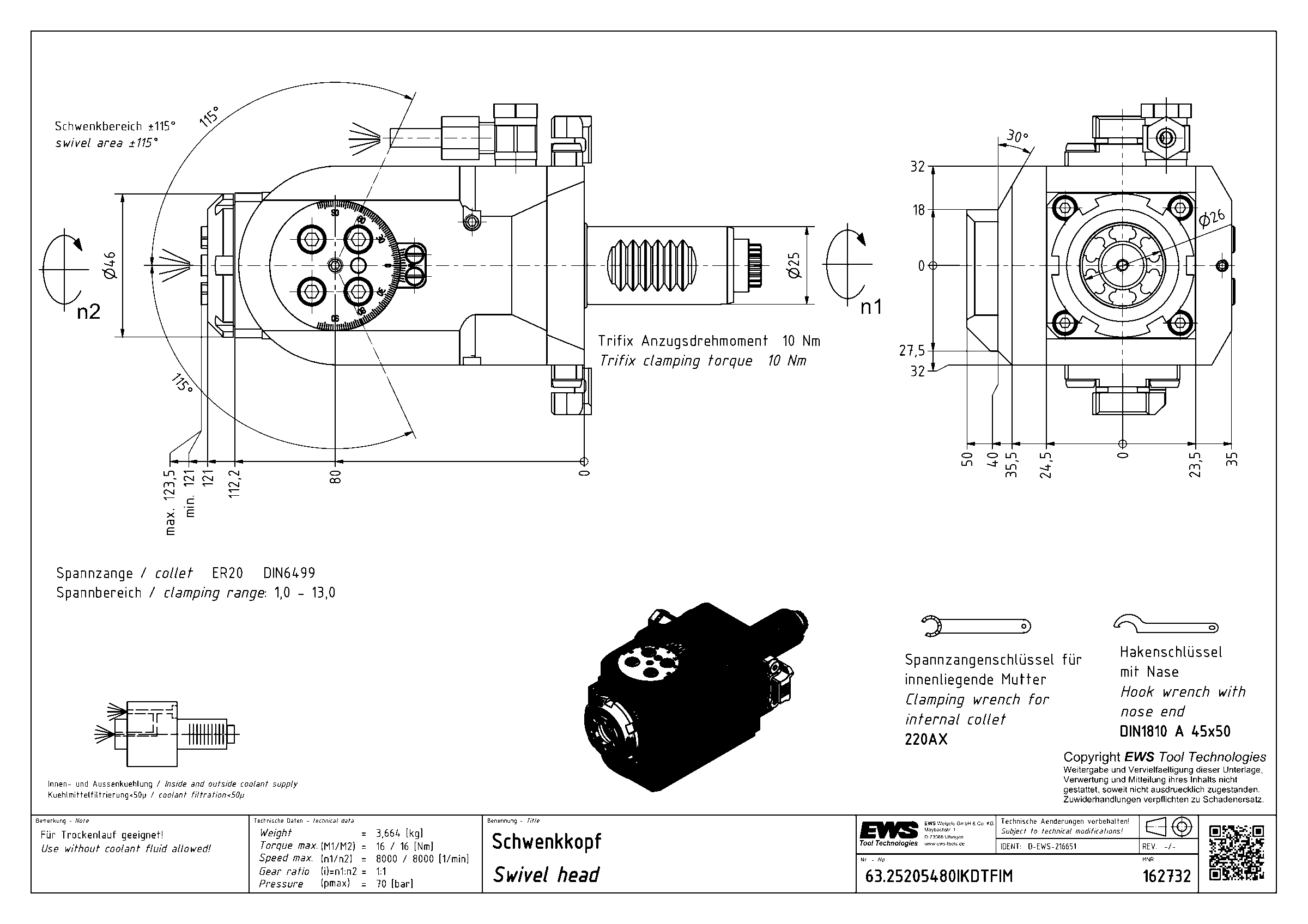

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
