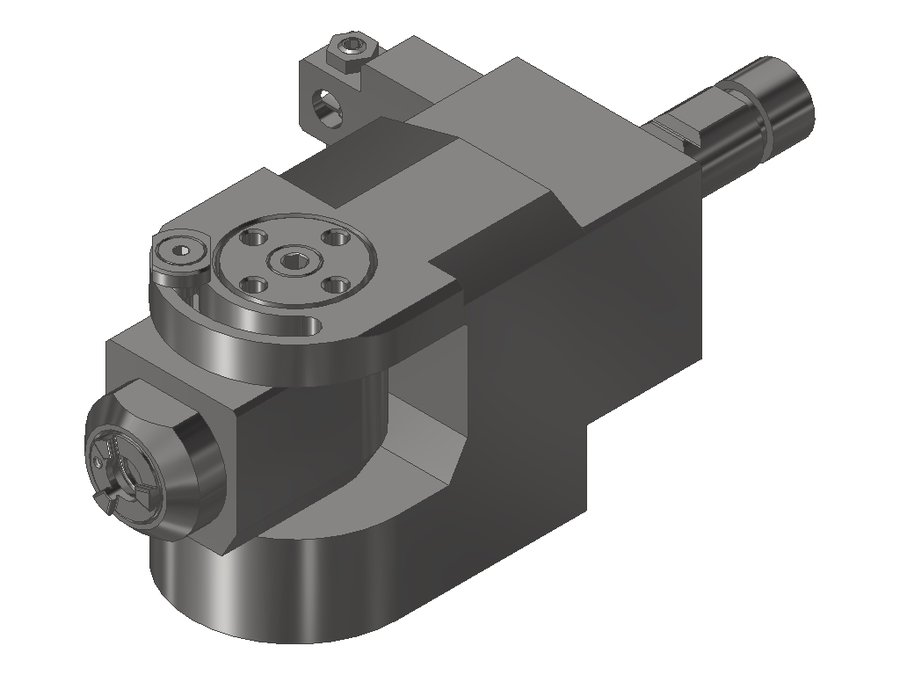

Головка приводная поворотная EWS 63.16125480Z, хвостовик Ø16, под цанги ER11 (Ø1–7 мм), код 120 424E
EWS · Головки приводные поворотные EWS, присоединение к станку VDI · арт. 63.16125480Z

Головка приводная поворотная EWS 63.16125480Z, хвостовик Ø16, под цанги ER11 (Ø1–7 мм), код 120 424E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV01600115
Код интерфейса инструментаSZD01100295
Размер цангиER11
Подвод СОЖнаружный
ПриводDIN 867
Диаметр хвостовика16 мм
Исполнениенейтральное
Присоединение к станкуVDI16
Присоединение инструментацанга ER11
Масса2,02 кг
Заказной номер EWS116946
Передаточное отношение1:1
Макс. частота вращения6300 об/мин
Макс. крутящий момент6,3 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.16125480Z в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER12 DIN 6499

  • Диапазон зажима Ø1–7 мм
  • Для цанги 120 424E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 50 Н·м

Материалы

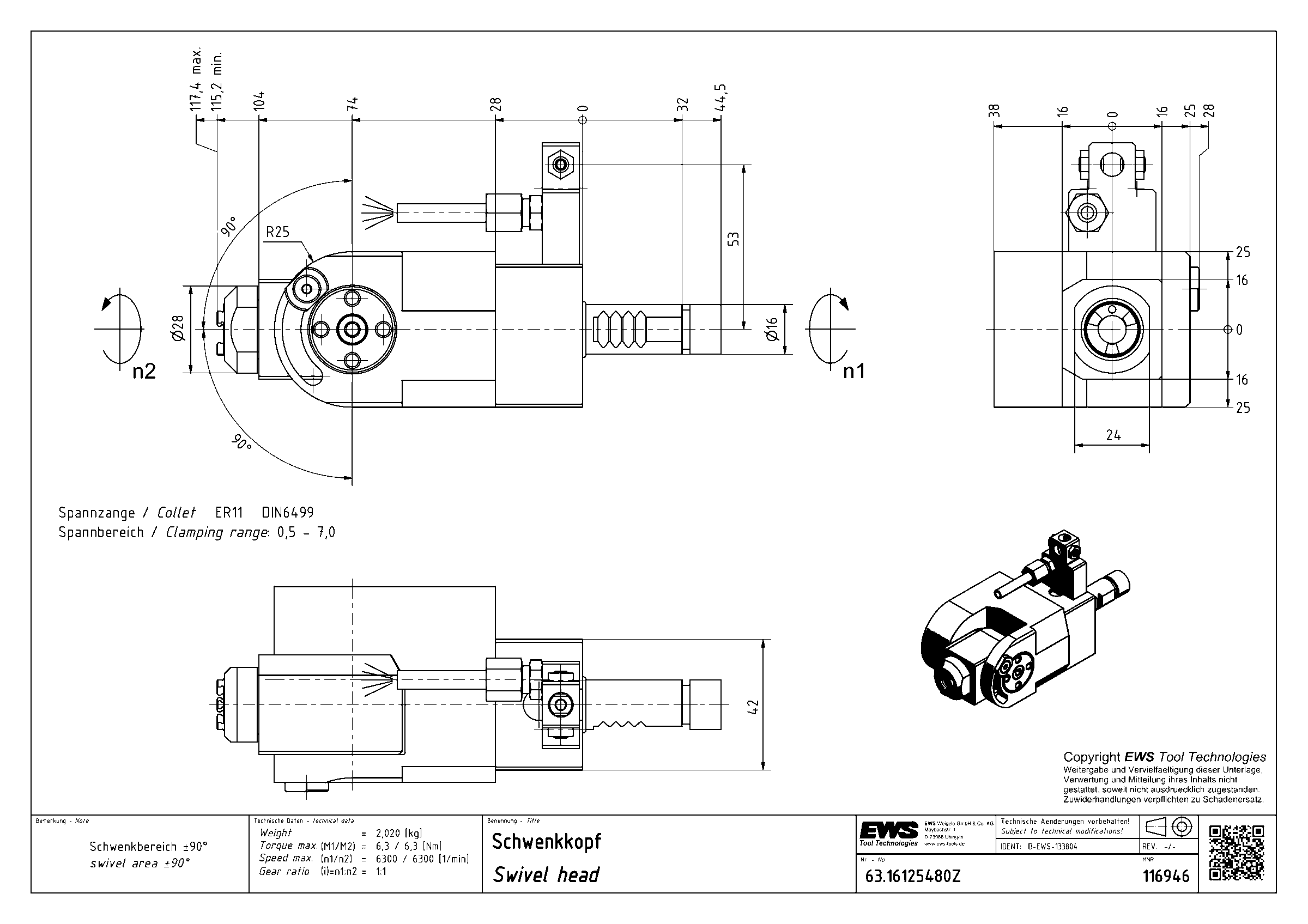

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.5032LB35IKD50VDI50цанга ER321:186265
63.5032SQT2850VDI50, хвостовик повёрнут на 30°цанга ER321:181236
63.5032SQT28IKD50VDI50, хвостовик повёрнут на 30°цанга ER321:186245
63.5032TOEM50VDI50цанга ER321:181235
63.5032TOEMIKD50VDI50цанга ER321:186244
63.6032MP65060VDI60, хвостовик повёрнут на 30°цанга ER321:185290
63.16125480Z16VDI16цанга ER111:1——Текущая
63.2520548025VDI25цанга ER201:158172
63.25205480IKDIM25VDI25цанга ER201:180178
63.25205480IKDTFIM25VDI25цанга ER201:180178
63.25205480TF25VDI25цанга ER201:158172
63.3020180930VDI30цанга ER201:160179
