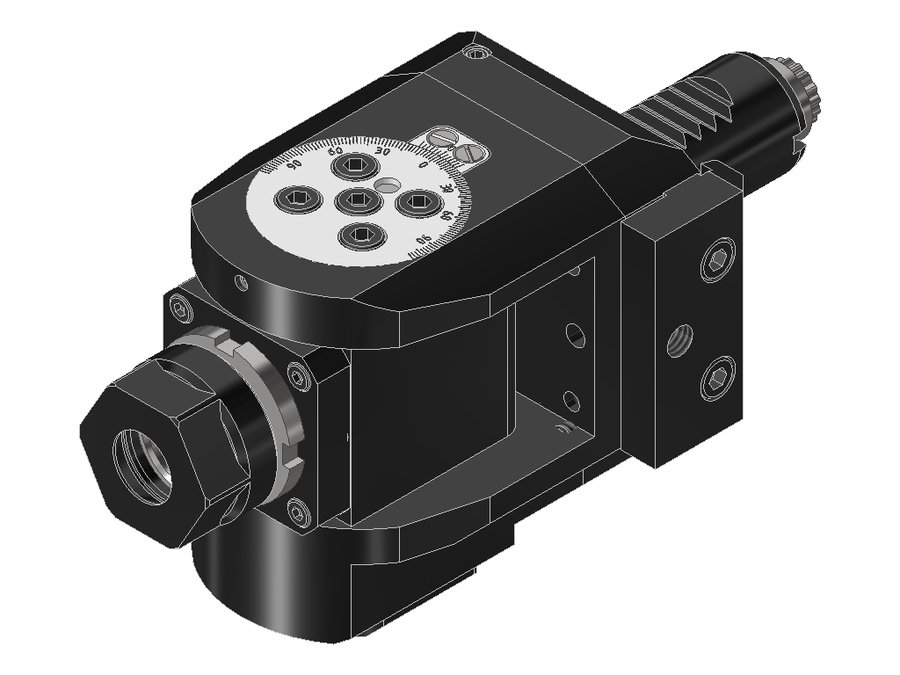

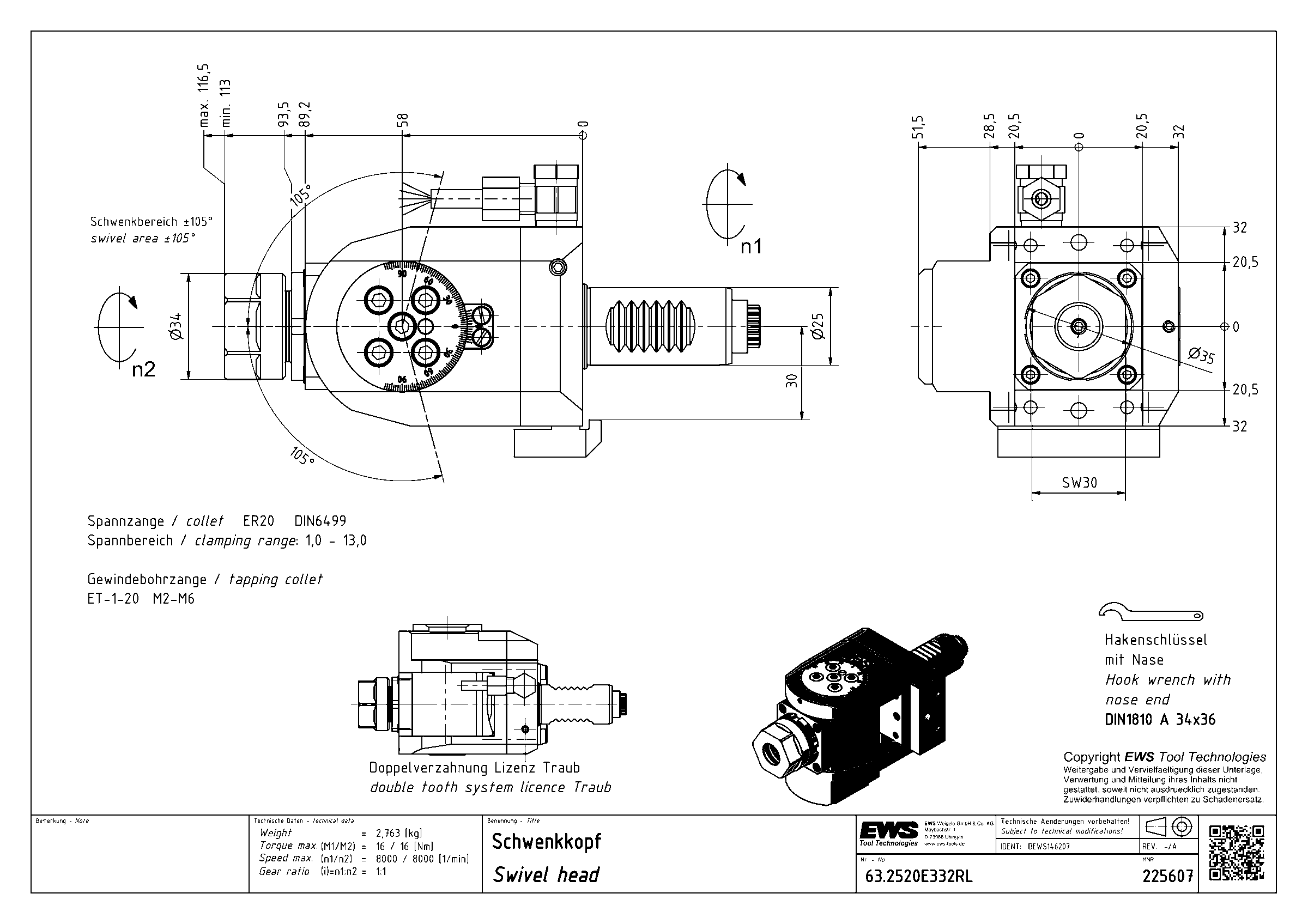

Головка приводная поворотная EWS 63.2520E332RL, хвостовик Ø25, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | зажимная планка |
|---|---|
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | наружный |
| Привод | DIN 5480 |
| Диаметр хвостовика | 25 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 58 мм |
| Масса | 2,763 кг |
| Общая длина | 172 мм |
| Ширина | 64 мм |
| Заказной номер EWS | 225607 |
| Радиальная высота | 32 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 16 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 63.2520E332RL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.
- Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
- По конструкции соседняя позиция револьверной головки может оставаться свободной
- Не подходит для тяжёлой обработки
- Не подходит для серийного производства
Патрон цанговый ER20 DIN 6499
- Диапазон зажима Ø2–13 мм
- Для цанги 200 428E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 75 Н·м
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Другие типоразмеры серии
Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.2016C100RLWIM | 20 | VDI20 | цанга ER16 | 1:1 | 59 | 163,5 | |
| 63.2520E332RL | 25 | VDI25 | цанга ER20 | 1:1 | 58 | 172 | Текущая |
| 63.2520G200RLIKDWIM | 25 | VDI25 | цанга ER20 | 1:1 | 84 | 183,5 | |
| 63.2520G200RLW | 25 | VDI25 | цанга ER20 | 1:1 | 60 | 175,5 | |
| 63.3016CTXIKDI1IM | 30 | VDI30 | цанга ER16 | 1:2 | 70 | 176 | |
| 63.3016CTXIKDIM | 30 | VDI30 | цанга ER16 | 1:1 | 80 | 188 | |
| 63.3020CTX | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 184 | |
| 63.3020CTXFE | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 184 | |
| 63.3020CTXIKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020CTXIKDTFIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020CTXIKDTFIMHSD12 | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020E365IKDA35IM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.2520E332RL.
Принадлежности и оснастка для настройки инструмента2
- MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W
- UMB100Приспособление монтажное EWS UMB100
Гайки цанговые1
- 120 (EWS 104737)Гайка EWS 120, тип UM/RD
Ключи и отвёртки1
- DIN1810 A - 34X36Ключ крючковый с носиком EWS DIN1810 A - 34X36, для гаек с наружной резьбой
