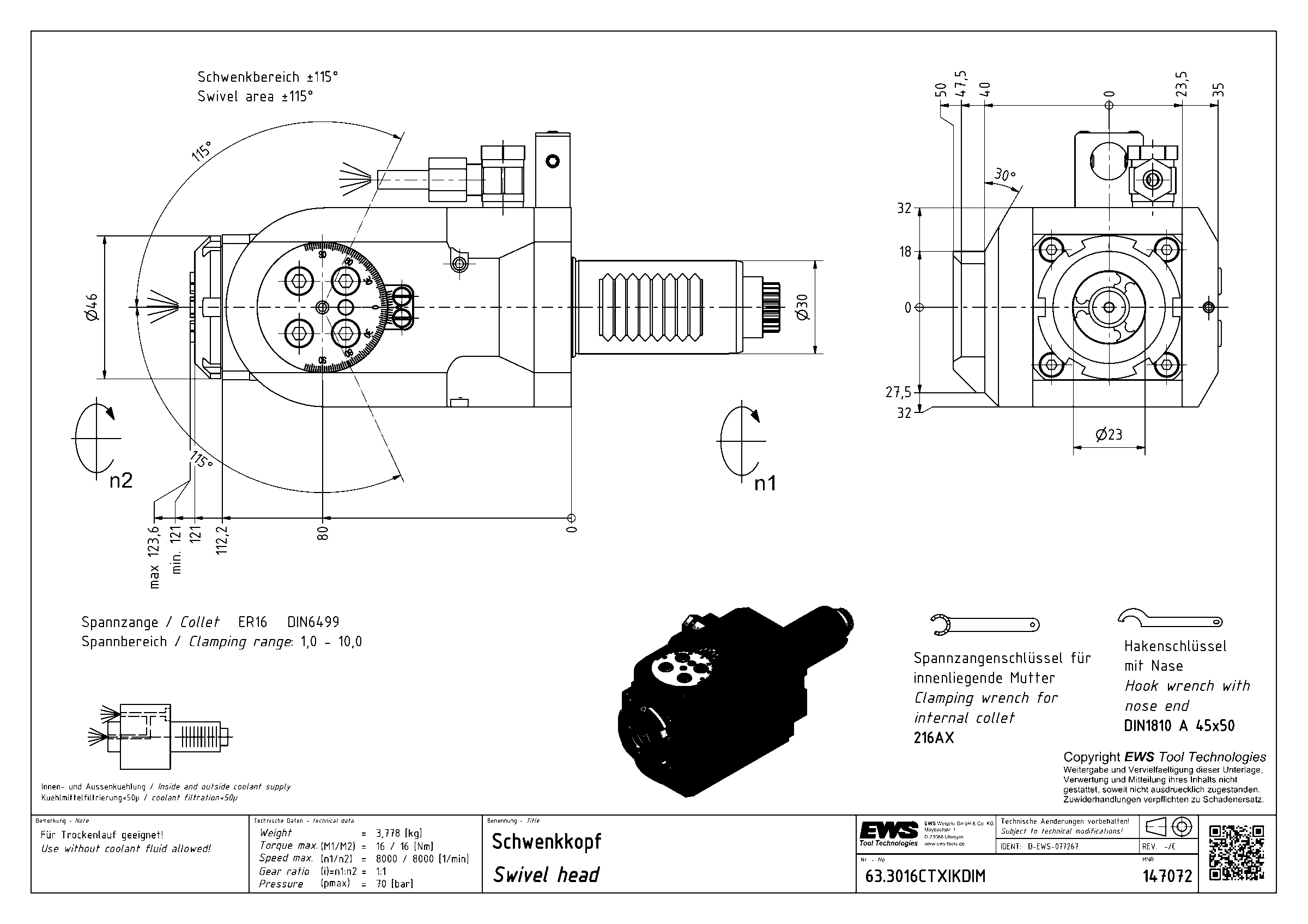

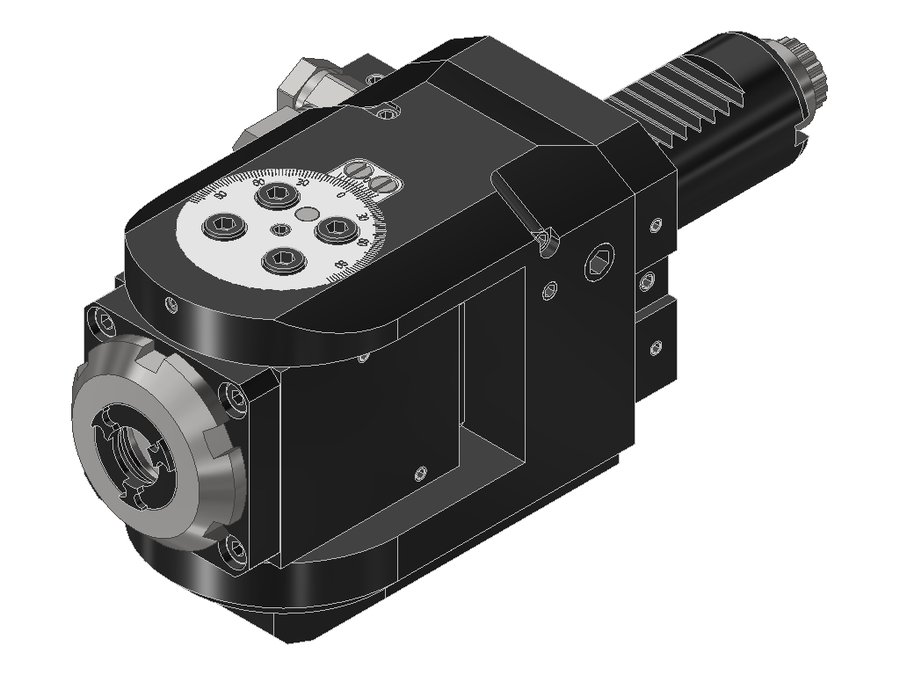

Головка приводная поворотная EWS 63.3016CTXIKDIM, хвостовик Ø30, под цанги ER16 (Ø1–10 мм), код 160 426E
EWS · Головки приводные поворотные EWS, присоединение к станку VDI · арт. 63.3016CTXIKDIM

Головка приводная поворотная EWS 63.3016CTXIKDIM, хвостовик Ø30, под цанги ER16 (Ø1–10 мм), код 160 426E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD01600295
Размер цангиER16
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментацанга ER16
Функциональная длина80 мм
Масса3,778 кг
Общая длина188 мм
Ширина64 мм
Заказной номер EWS147072
Радиальная высота35 мм
Радиальная ширина32 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент16 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.3016CTXIKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER16 DIN 6499

  • Диапазон зажима Ø1–10 мм
  • Для цанги 160 426E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 50 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.2016C100RLWIM20VDI20цанга ER161:159163,5
63.2520E332RL25VDI25цанга ER201:158172
63.2520G200RLIKDWIM25VDI25цанга ER201:184183,5
63.2520G200RLW25VDI25цанга ER201:160175,5
63.3016CTXIKDI1IM30VDI30цанга ER161:270176
63.3016CTXIKDIM30VDI30цанга ER161:180188Текущая
63.3020CTX30VDI30цанга ER201:160184
63.3020CTXFE30VDI30цанга ER201:160184
63.3020CTXIKDIM30VDI30цанга ER201:180188
63.3020CTXIKDTFIM30VDI30цанга ER201:180188
63.3020CTXIKDTFIMHSD1230VDI30цанга ER201:180188
63.3020E365IKDA35IM30VDI30цанга ER201:180188

Совместимость

Связанные позиции по данным производителя — 44 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 63.3016CTXIKDIM.

Цанги38

  • 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 1,5Цанга ER16 EWS 160 426E UP-Ø 1,5, Ø1,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 2,5Цанга ER16 EWS 160 426E UP-Ø 2,5, Ø2,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 3,5Цанга ER16 EWS 160 426E UP-Ø 3,5, Ø3,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 4,5Цанга ER16 EWS 160 426E UP-Ø 4,5, Ø4,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 5,5Цанга ER16 EWS 160 426E UP-Ø 5,5, Ø5,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 6,5Цанга ER16 EWS 160 426E UP-Ø 6,5, Ø6,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 7,5Цанга ER16 EWS 160 426E UP-Ø 7,5, Ø7,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 8,5Цанга ER16 EWS 160 426E UP-Ø 8,5, Ø8,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 9,5Цанга ER16 EWS 160 426E UP-Ø 9,5, Ø9,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 10Цанга ER16 EWS 160 426E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
  • 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
  • 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
  • 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
  • 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
  • 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
  • 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
  • 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
  • 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
  • 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
  • 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
  • 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
  • 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
  • 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
  • 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
  • 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
  • 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
  • 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
  • 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм

Ключи и отвёртки2

  • 216AXКлюч для зажимной гайки EWS 216AX
  • DIN1810 A - 45X50Ключ крючковый с носиком EWS DIN1810 A - 45X50, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 116AXГайка зажимная внутренняя ER (IM) EWS 116AX

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30

Документы по позиции

Для этой позиции документы пока не привязаны.
