EWS · Головки приводные поворотные EWS для VDI · арт. 63.3020CTX

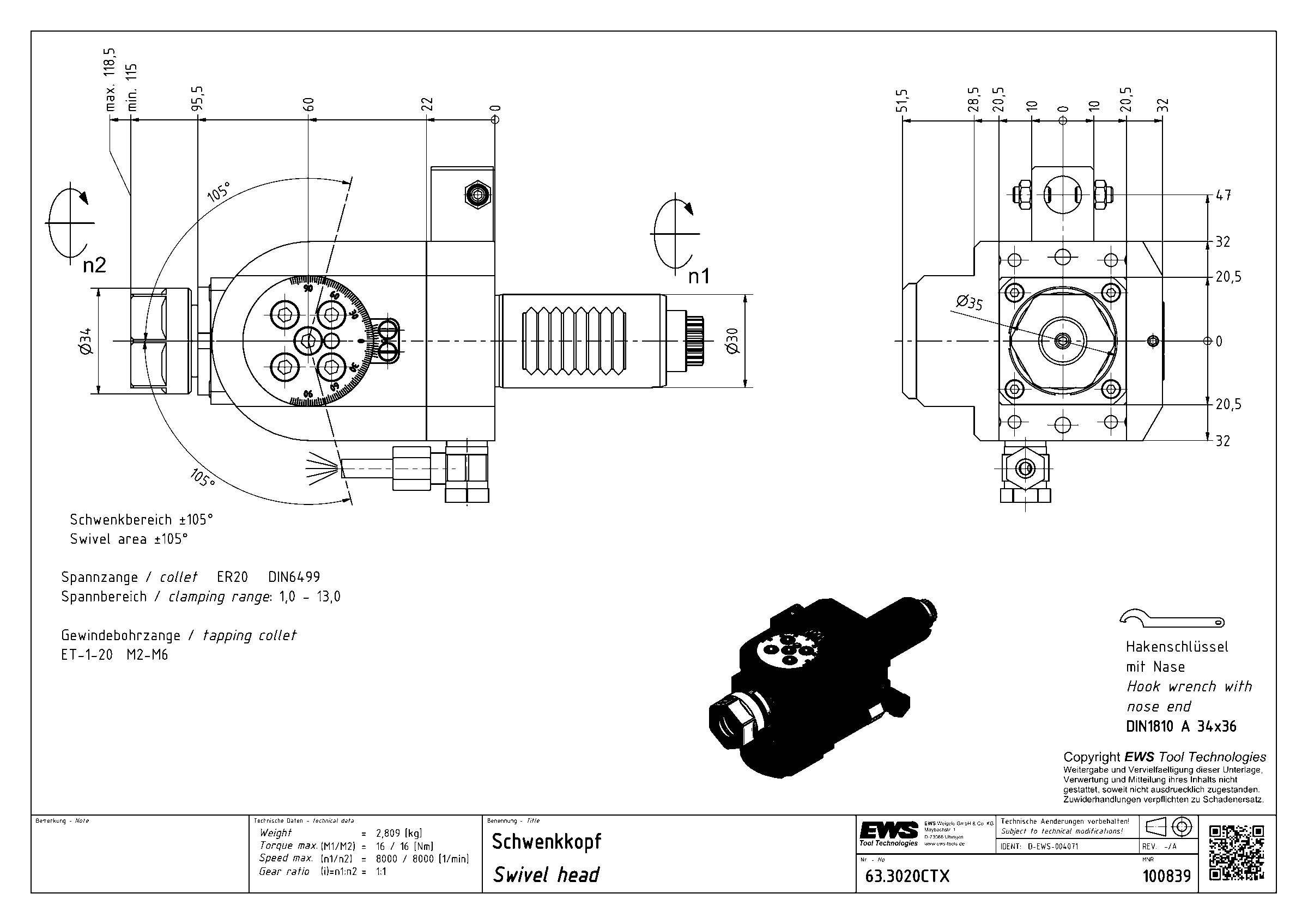

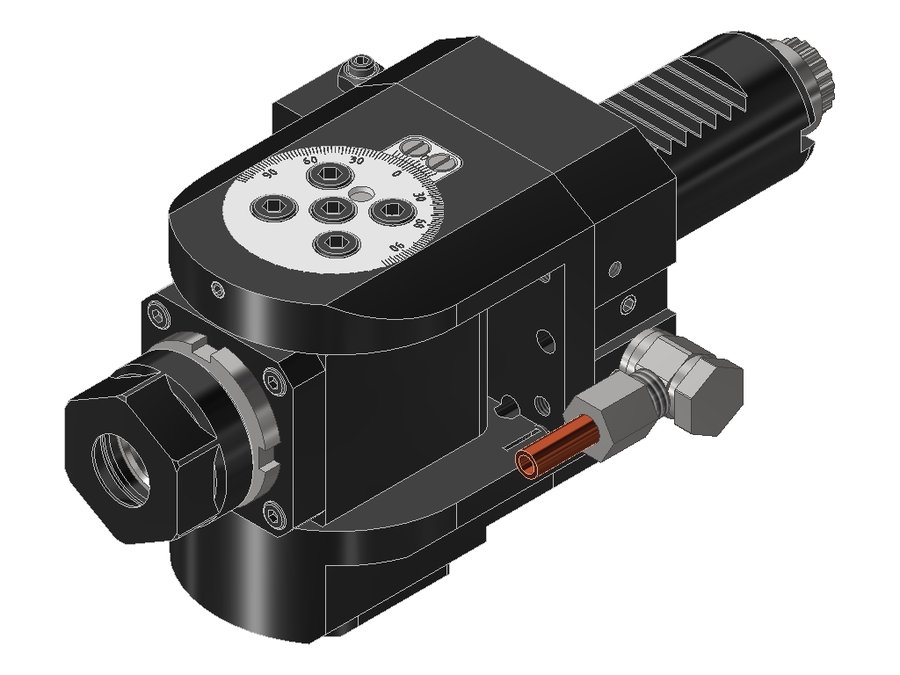

Головка приводная поворотная EWS 63.3020CTX, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | наружный |
| Привод | DIN 5480 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 60 мм |
| Масса | 2,809 кг |
| Общая длина | 184 мм |
| Ширина | 64 мм |
| Заказной номер EWS | 100839 |
| Радиальная высота | 32 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 16 Н·м |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Головки приводные поворотные EWS для VDI — 68 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.2016C100RLWIM | 20 | VDI20 | цанга ER16 | 1:1 | 59 | 163,5 | |
| 63.2520E332RL | 25 | VDI25 | цанга ER20 | 1:1 | 58 | 172 | |
| 63.2520G200RLIKDWIM | 25 | VDI25 | цанга ER20 | 1:1 | 84 | 183,5 | |
| 63.2520G200RLW | 25 | VDI25 | цанга ER20 | 1:1 | 60 | 175,5 | |
| 63.3016CTXIKDI1IM | 30 | VDI30 | цанга ER16 | 1:2 | 70 | 176 | |
| 63.3016CTXIKDIM | 30 | VDI30 | цанга ER16 | 1:1 | 80 | 188 | |
| 63.3020CTX | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 184 | Текущая |
| 63.3020CTXFE | 30 | VDI30 | цанга ER20 | 1:1 | 60 | 184 | |
| 63.3020CTXIKDIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020CTXIKDTFIM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020CTXIKDTFIMHSD12 | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 | |
| 63.3020E365IKDA35IM | 30 | VDI30 | цанга ER20 | 1:1 | 80 | 188 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.3020CTX.
Гайки цанговые1
- 120Гайка EWS 120, 120, UM/RD
Ключи и отвёртки1
- DIN1810 A - 34X36Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 34X36
