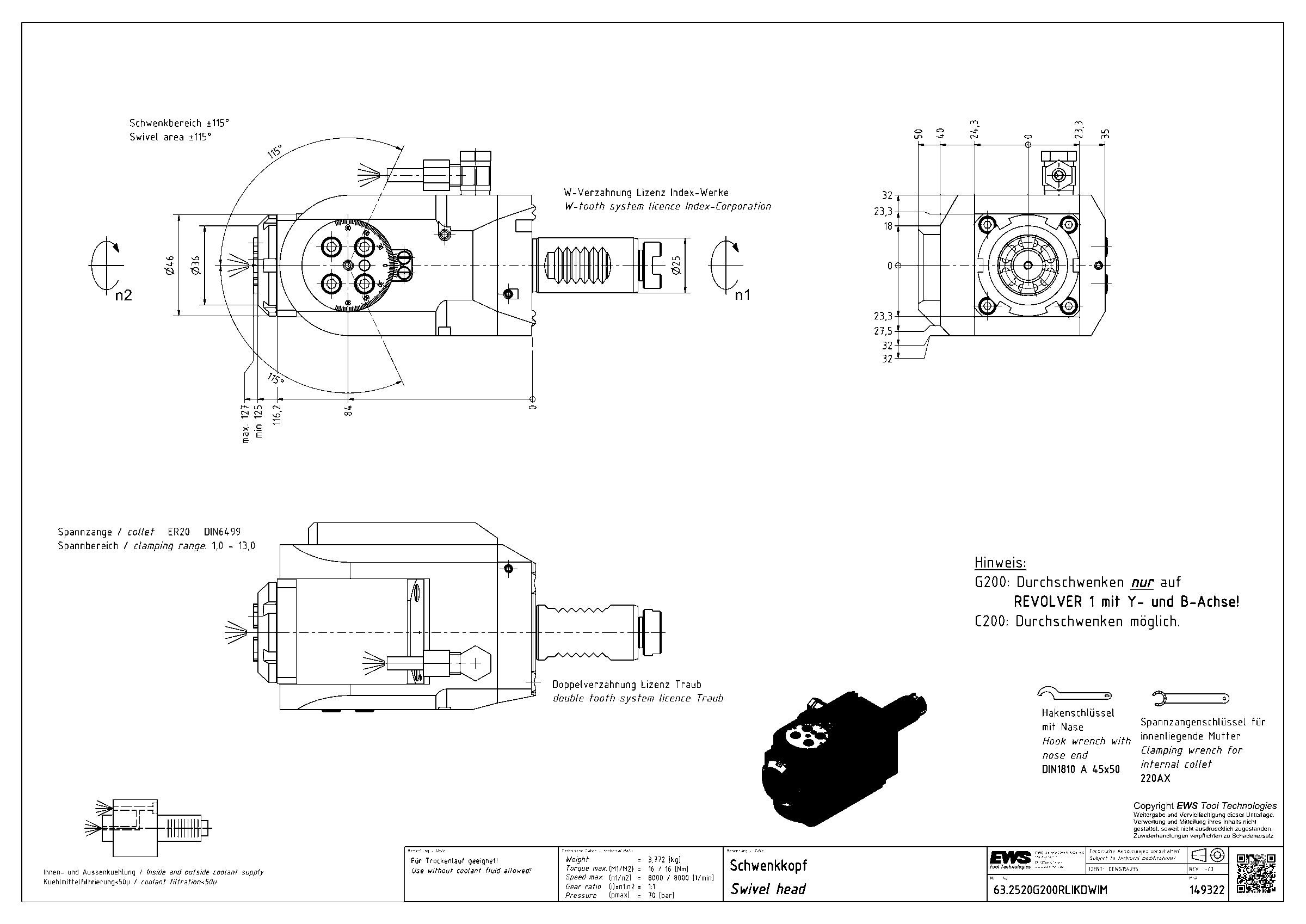

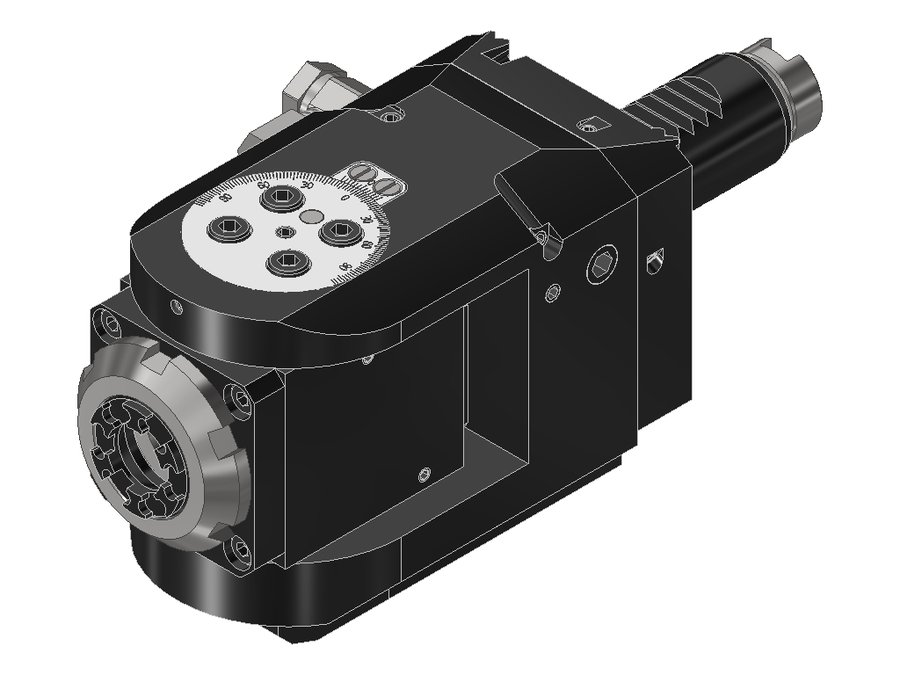

Головка приводная поворотная EWS 63.2520G200RLIKDWIM, хвостовик Ø25, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные поворотные EWS, присоединение к станку VDI · арт. 63.2520G200RLIKDWIM

Головка приводная поворотная EWS 63.2520G200RLIKDWIM, хвостовик Ø25, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездеW-зубчатое соединение
Код интерфейса станкаZYW02500115
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводпазовый поводок
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментацанга ER20
Функциональная длина84 мм
Масса3,772 кг
Общая длина183,5 мм
Ширина64 мм
Заказной номер EWS149322
Радиальная высота35 мм
Радиальная ширина32 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент16 Н·м
