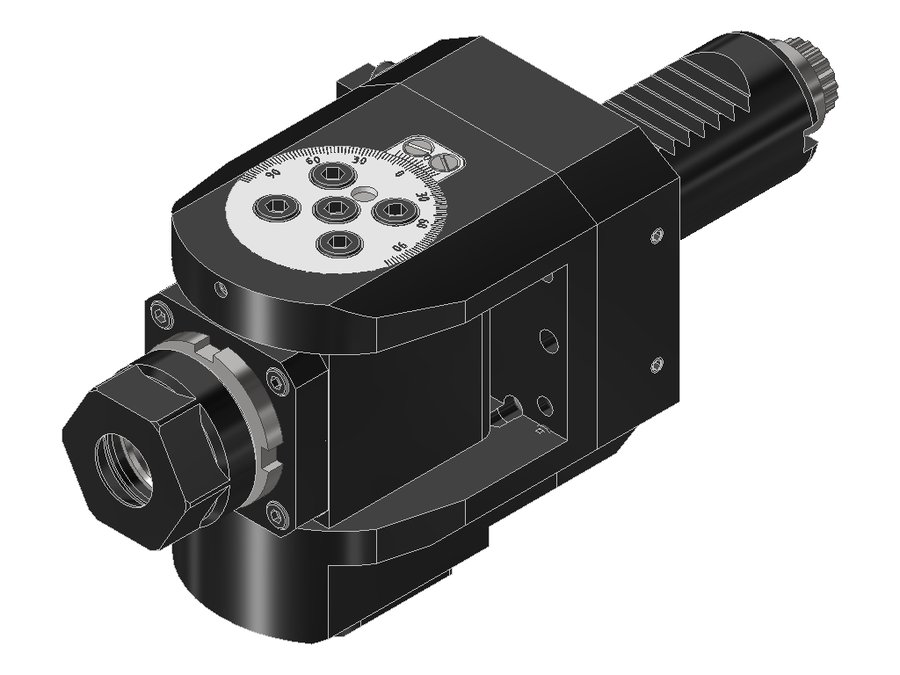

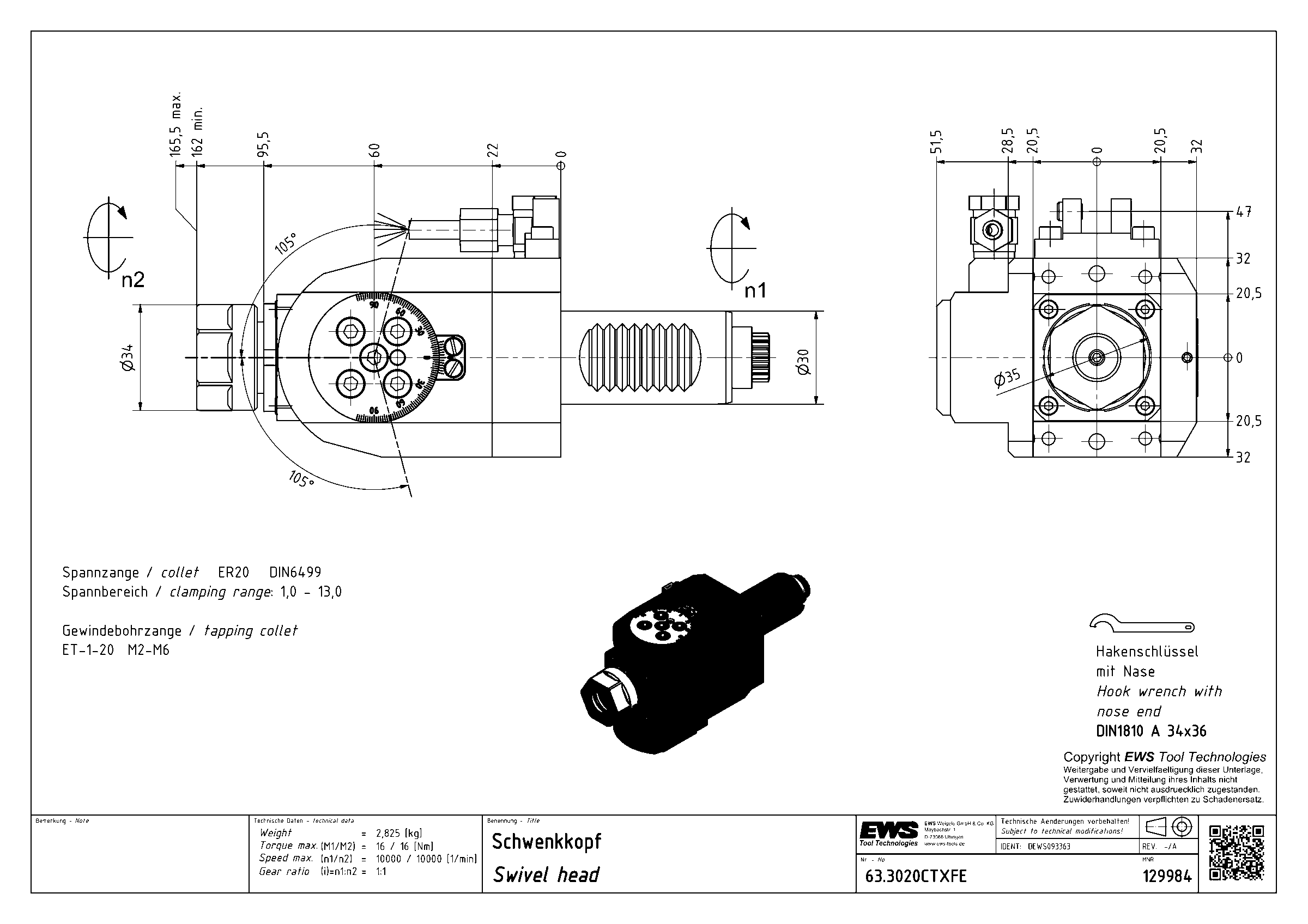

Головка приводная поворотная EWS 63.3020CTXFE, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные поворотные EWS, присоединение к станку VDI · арт. 63.3020CTXFE

Головка приводная поворотная EWS 63.3020CTXFE, хвостовик Ø30, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездеEWS Adjust
Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментацанга ER20
Функциональная длина60 мм
Масса2,825 кг
Общая длина184 мм
Ширина64 мм
Заказной номер EWS129984
Радиальная высота32 мм
Радиальная ширина32 мм
Передаточное отношение1:1
Макс. частота вращения10000 об/мин
Макс. крутящий момент16 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.3020CTXFE в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 75 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.2520E332RL25VDI25цанга ER201:158172
63.2520G200RLIKDWIM25VDI25цанга ER201:184183,5
63.2520G200RLW25VDI25цанга ER201:160175,5
63.3016CTXIKDI1IM30VDI30цанга ER161:270176
63.3016CTXIKDIM30VDI30цанга ER161:180188
63.3020CTX30VDI30цанга ER201:160184
63.3020CTXFE30VDI30цанга ER201:160184Текущая
63.3020CTXIKDIM30VDI30цанга ER201:180188
63.3020CTXIKDTFIM30VDI30цанга ER201:180188
63.3020CTXIKDTFIMHSD1230VDI30цанга ER201:180188
63.3020E365IKDA35IM30VDI30цанга ER201:180188
63.3020G30030VDI30цанга ER201:160191,5

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.3020CTXFE.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30

Ключи и отвёртки1

  • DIN1810 A - 34X36Ключ крючковый с носиком EWS DIN1810 A - 34X36, для гаек с наружной резьбой
