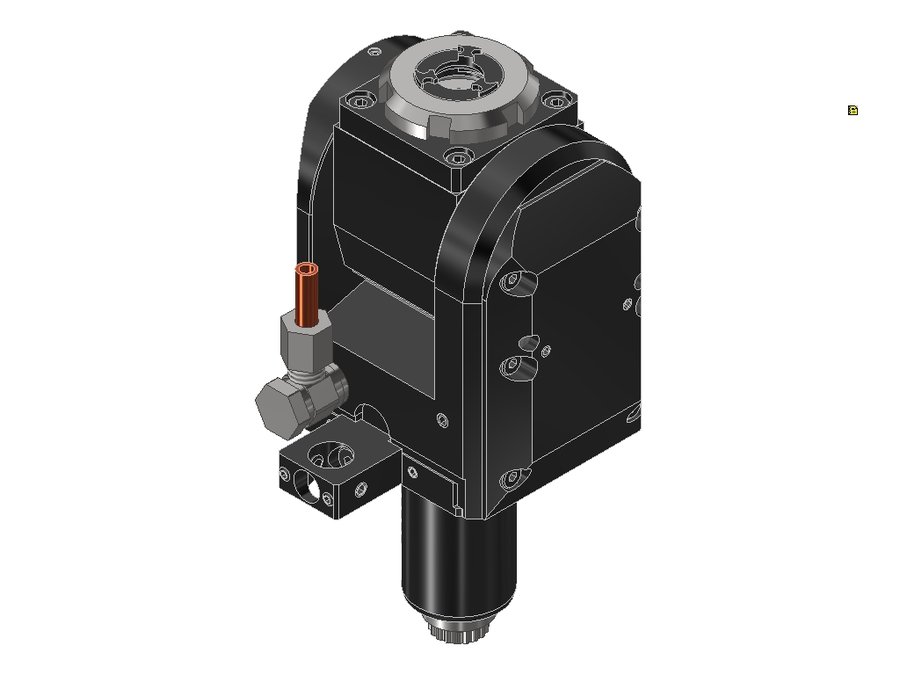

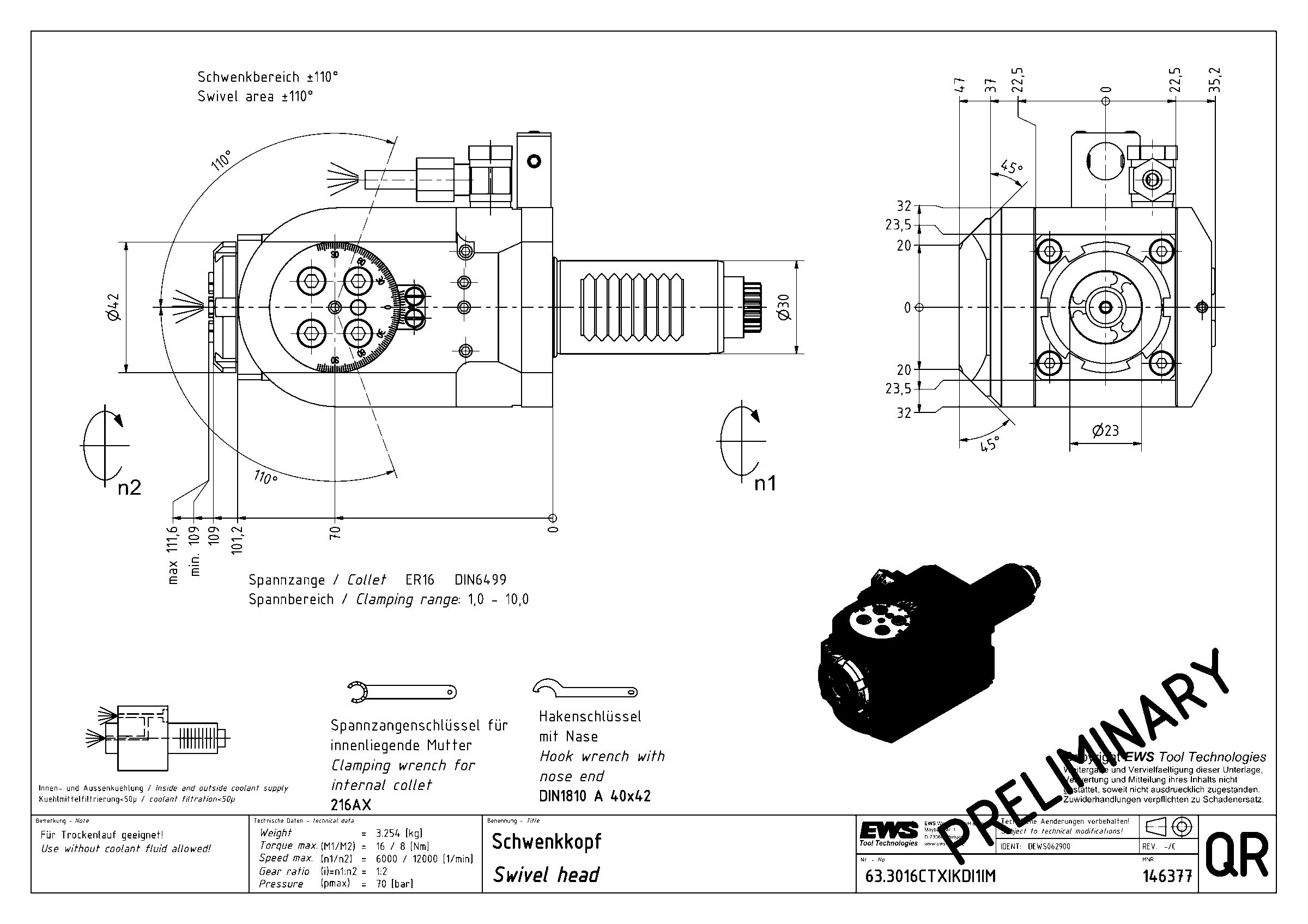

Головка приводная поворотная EWS 63.3016CTXIKDI1IM, хвостовик Ø30, под цанги ER16 (Ø1–10 мм), код 160 426E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER16 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER16 |
| Функциональная длина | 70 мм |
| Масса | 3,364 кг |
| Общая длина | 176 мм |
| Ширина | 64 мм |
| Заказной номер EWS | 146377 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 16 Н·м |
