Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40C41809RIK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.40C41809RIK

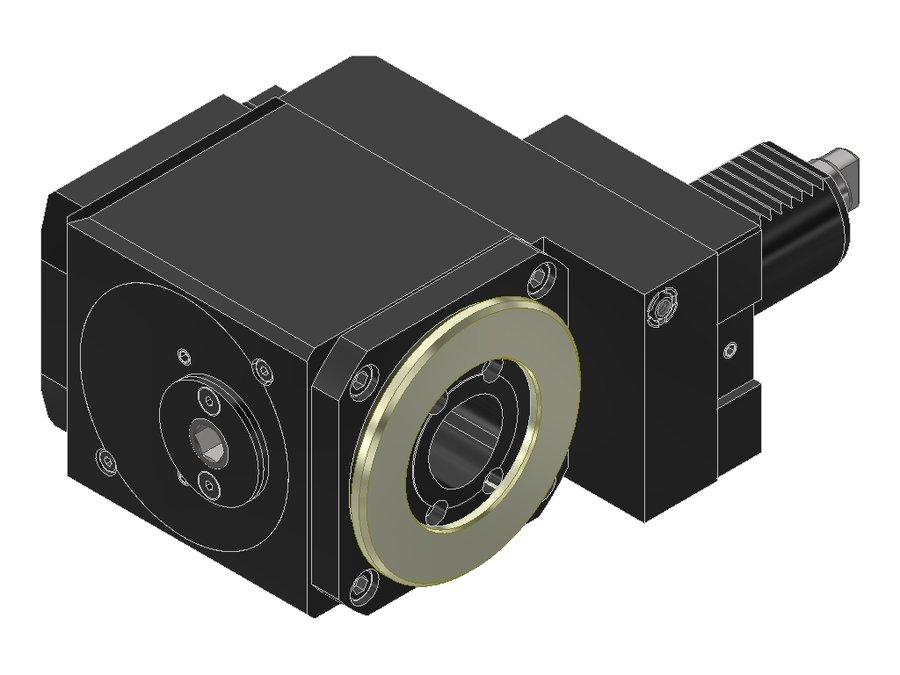

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40C41809RIK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаCCS04000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаPSC 40
Функциональная длина90 мм
Вылет LPR136 мм
Масса8,944 кг
Высота90 мм
Общая длина208 мм
Ширина151 мм
Заказной номер EWS180707
Радиальная высота45 мм
Радиальная ширина113 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина14,5 мм

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

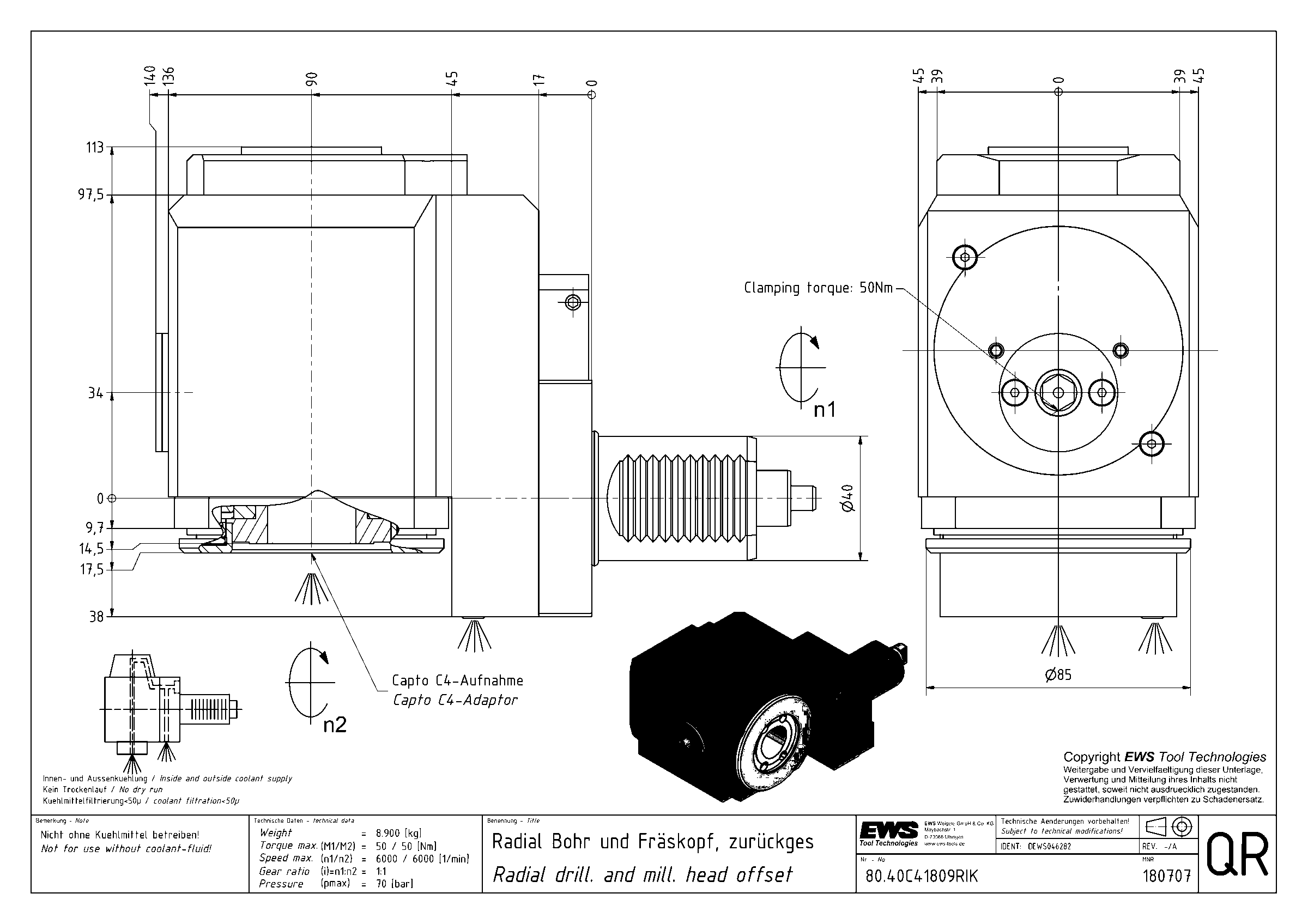

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.40C4CTXLIKTF40VDI40PSC 40100146221
80.40C4CTXRIKTF40VDI40PSC 40100146221
80.40C4CTXRL40VDI40PSC 40100146221
80.40C4CTXRLIK40VDI40PSC 40100146221
80.40C4HAASSL40L40VDI40PSC 4090136253,55
80.40C4TOEMRIK40VDI40PSC 4090136204
80.40C41809RIK40VDI40PSC 4090136208Текущая
80.40C45482R40VDI40PSC 4090136199
80.40VX4CTXRL#0140VDI40EWS Varia VX4100138213
80.40VX4CTXRLIKD-CC440VDI40EWS Varia VX4100138213
80.40VX4CTXRLIKD#0140VDI40EWS Varia VX4100138213
80.40VX4DCTXRL40VDI40EWS Varia VX4100138213
Показать ещё · всего в серии 224
