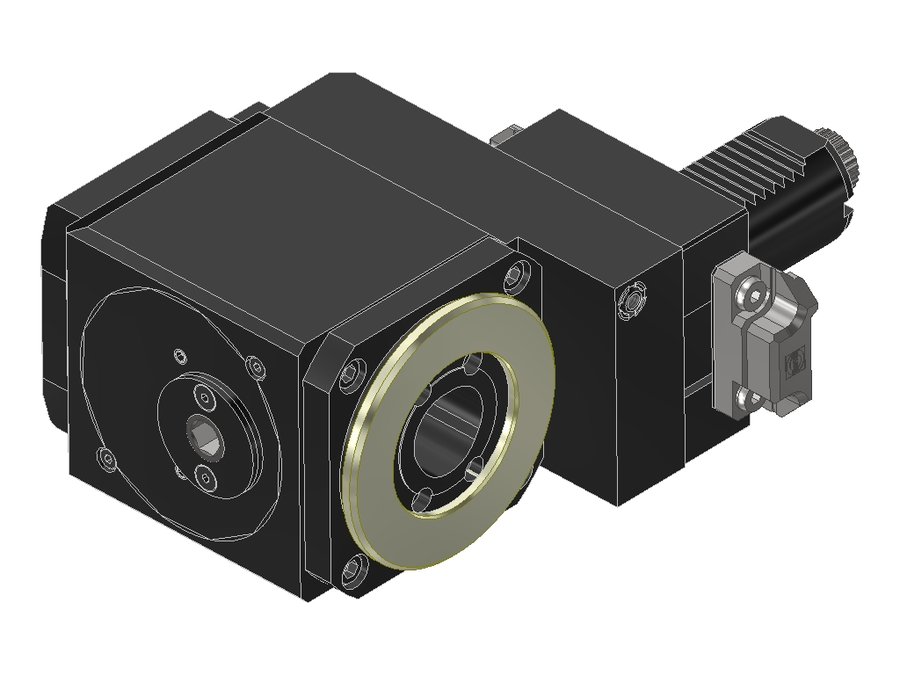

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40C4CTXRIKTF, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.40C4CTXRIKTF

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40C4CTXRIKTF, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездеTrifix
Код интерфейса станкаZYV04000115
Код интерфейса инструментаCCS04000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаPSC 40
Функциональная длина100 мм
Вылет LPR146 мм
Масса9,51 кг
Высота90 мм
Общая длина221 мм
Ширина151 мм
Заказной номер EWS208411
Радиальная высота45 мм
Радиальная ширина113 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина14,5 мм

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость < 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

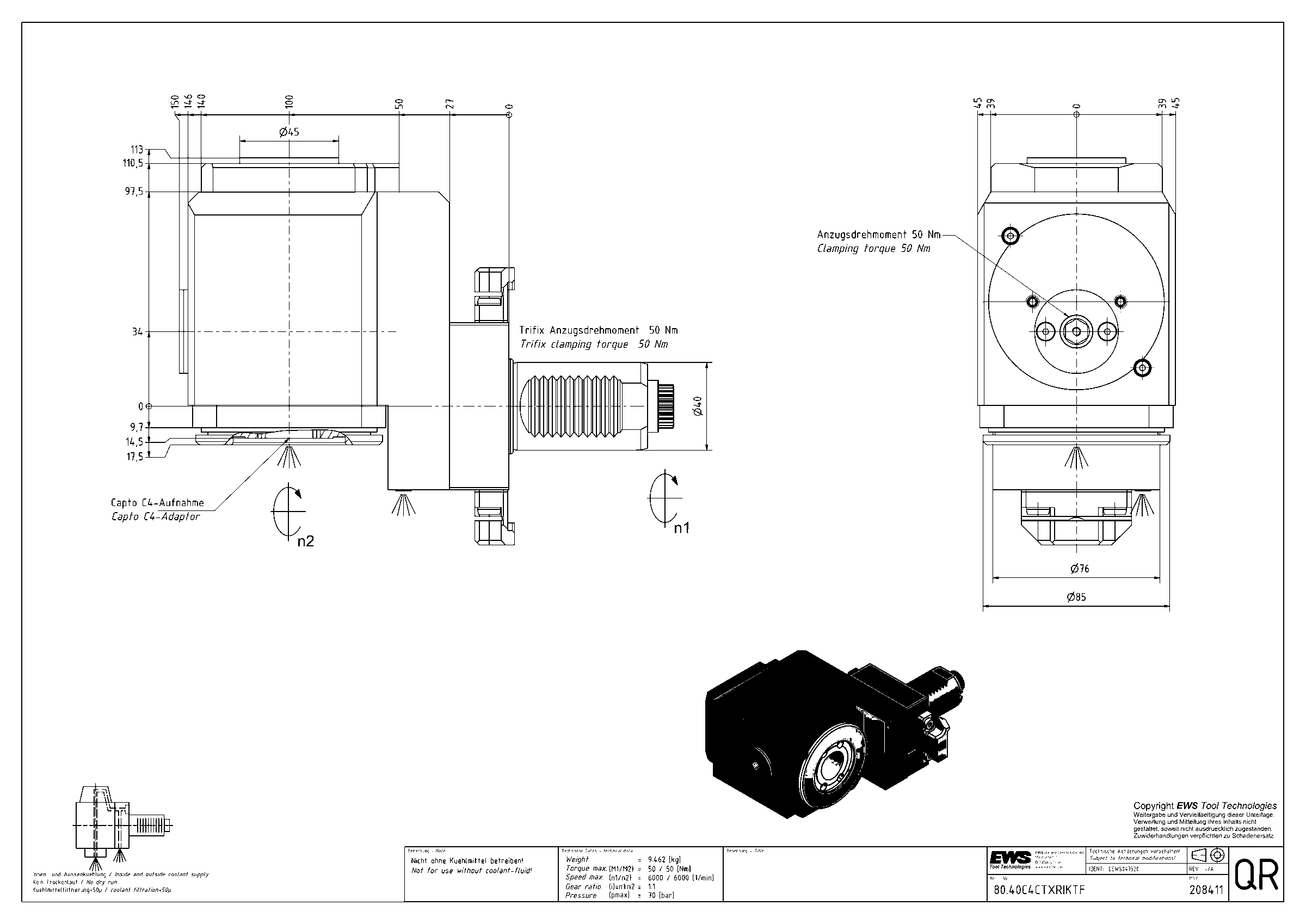

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.30VX31809R#0130VDI30EWS Varia VX370103,5165,5
80.30VX31809RIKD#0130VDI30EWS Varia VX370103,5165,5
80.30VX35482R#0130VDI30EWS Varia VX370103,5158,5
80.30VX35482RIKD#0130VDI30EWS Varia VX370103,5158,5
80.30VX35482RIKDI130VDI30EWS Varia VX370103,5158,5
80.40C4CTXLIKTF40VDI40PSC 40100146221
80.40C4CTXRIKTF40VDI40PSC 40100146221Текущая
80.40C4CTXRL40VDI40PSC 40100146221
80.40C4CTXRLIK40VDI40PSC 40100146221
80.40C4HAASSL40L40VDI40PSC 4090136253,55
80.40C4TOEMRIK40VDI40PSC 4090136204
80.40C41809RIK40VDI40PSC 4090136208
Показать ещё · всего в серии 224

Совместимость

Связанные позиции по данным производителя — 25 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.40C4CTXRIKTF.

Инструмент статический22

  • 19.C4C16HYDL42Державка для расточных борштанг EWS 19.C4C16HYDL42, полигональный хвостовик ISO 26623 (PSC 40C), длина 42 мм
  • 27.C4C06WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C06WNL30, полигональный хвостовик ISO 26623 (PSC 40C), длина 30 мм
  • 27.C4C08WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C08WNL30, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø08
  • 27.C4C10WNL34Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C10WNL34, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø10
  • 27.C4C12.7L49SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7L49SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø12,7 мм ( 1/2")
  • 27.C4C12.7WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12.7 (1/2")
  • 27.C4C12WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12
  • 27.C4C14WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C14WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø14
  • 27.C4C15.88L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø15,88 мм ( 5/8")
  • 27.C4C15.88WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø15.88 (5/8")
  • 27.C4C16WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C16WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø16
  • 27.C4C18WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C18WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø18
  • 27.C4C19.05L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø19.05 мм (3/4")
  • 27.C4C19.05WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø19.05 (3/4")
  • 27.C4C20WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C20WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø20
  • 27.C4C25WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C25WNL60, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø25
  • 31.C4C20L32Державка цанговая EWS 31.C4C20L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER20 (d 2 - 13 мм)| 1.0
  • 31.C4C25L32Державка цанговая EWS 31.C4C25L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER25 (d 2 - 16 мм)| 1.0
  • 31.C4C32L52Державка цанговая EWS 31.C4C32L52, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER32 (d 3 - 20 мм)| 1.0
  • 42.C4C16L10Оправка фрезерная осевая EWS 42.C4C16L10, полигональный хвостовик ISO 26623 (PSC 40C), длина 10 мм
  • 42.C4C22L12Оправка фрезерная осевая EWS 42.C4C22L12, полигональный хвостовик ISO 26623 (PSC 40C), длина 12 мм
  • 42.C4C27L14Оправка фрезерная осевая EWS 42.C4C27L14, полигональный хвостовик ISO 26623 (PSC 40C), длина 14 мм

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
