Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.5040LB35L, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.5040LB35L

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.5040LB35L, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика50 мм
Исполнениелевое
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина112 мм
Вылет LPR156 мм
Масса12,314 кг
Высота88 мм
Общая длина261 мм
Ширина173 мм
Заказной номер EWS120719
Радиальная высота44 мм
Радиальная ширина126 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент80 Н·м
Функциональная ширина32 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 80.5040LB35L в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

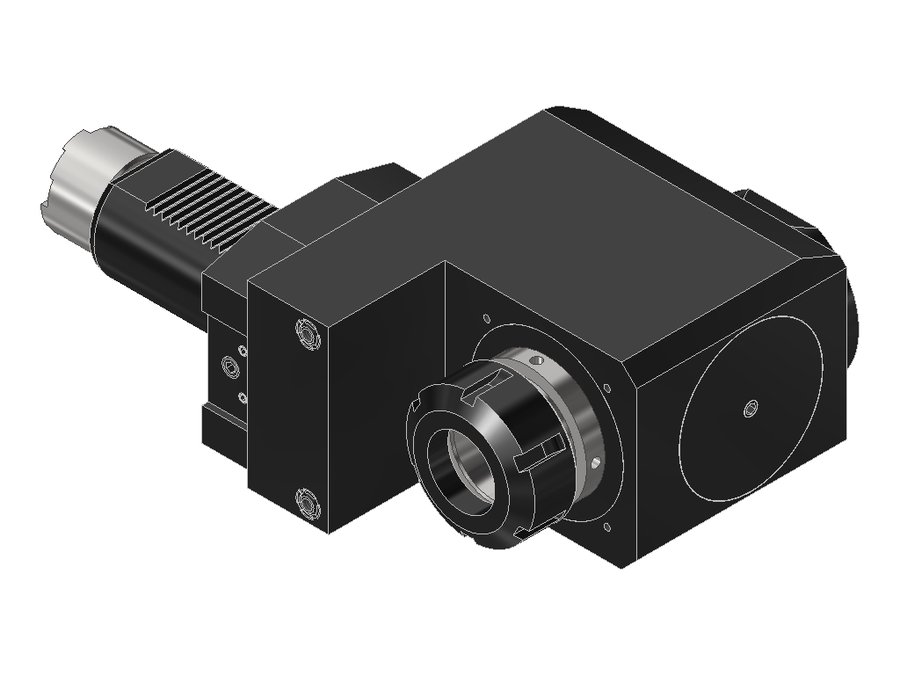

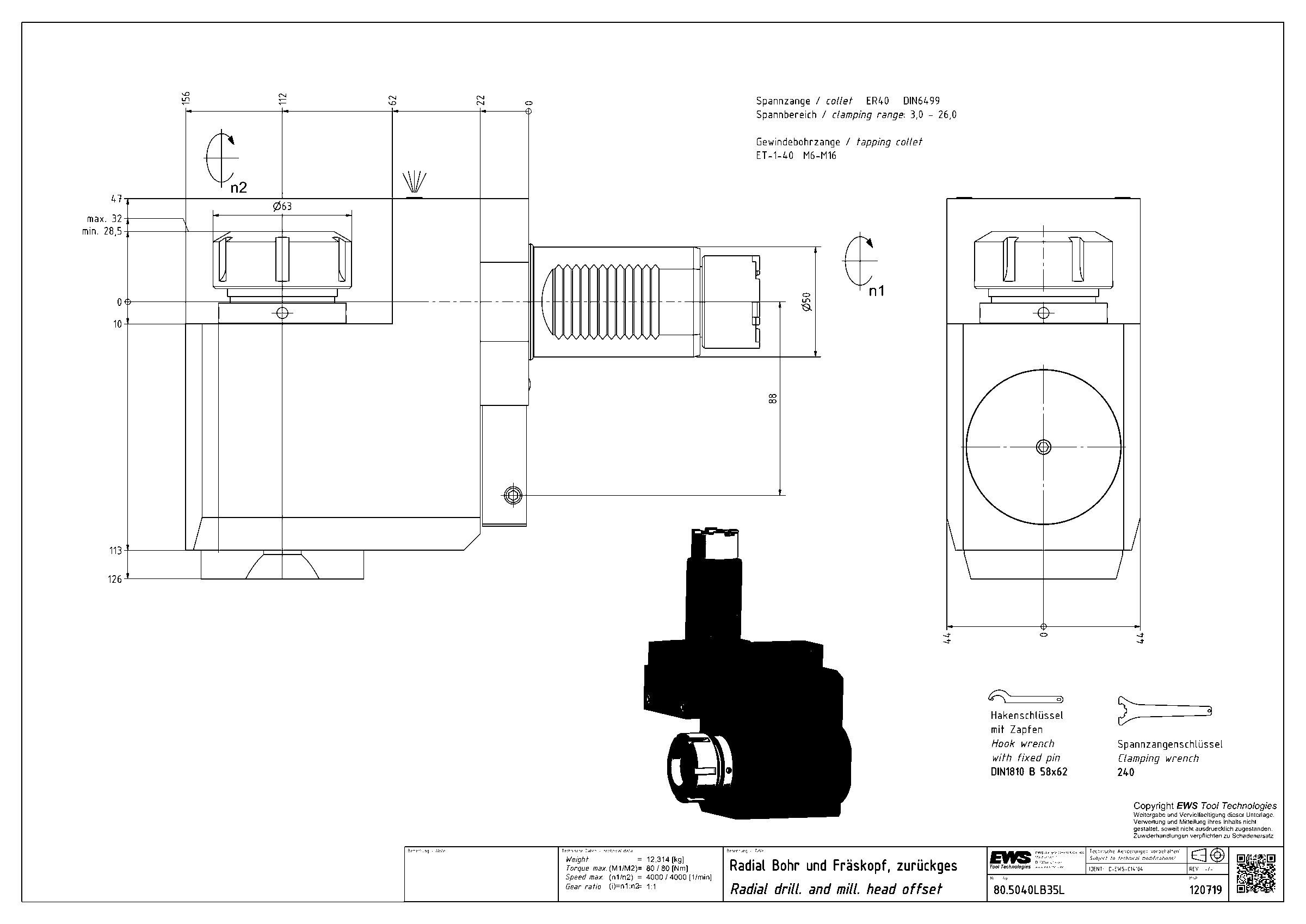

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.4032SQT15LIM#0140VDI40, хвостовик повёрнут на 30°цанга ER32130168246
80.4032VL3LIKDIM40VDI40цанга ER3275115215
80.4032VL3LIM40VDI40цанга ER3275115215
80.4032VLHP3LIKDIM40VDI40цанга ER3290128213
80.5040DSQT2850VDI50, хвостовик повёрнут на 30°цанга ER40160210295
80.5040DSQT28IK50VDI50, хвостовик повёрнут на 30°цанга ER40160206291
80.5040LB35L50VDI50цанга ER40112156261Текущая
80.5040LB35LIKD50VDI50цанга ER40112156261
80.5040SQT28LIKDIM50VDI50, хвостовик повёрнут на 30°цанга ER40160206291
80.5040TNA600R50VDI50цанга ER4090134239
80.5040TNA600RIKD50VDI50цанга ER4090134239
80.5040TOEMR50VDI50цанга ER40112156240
