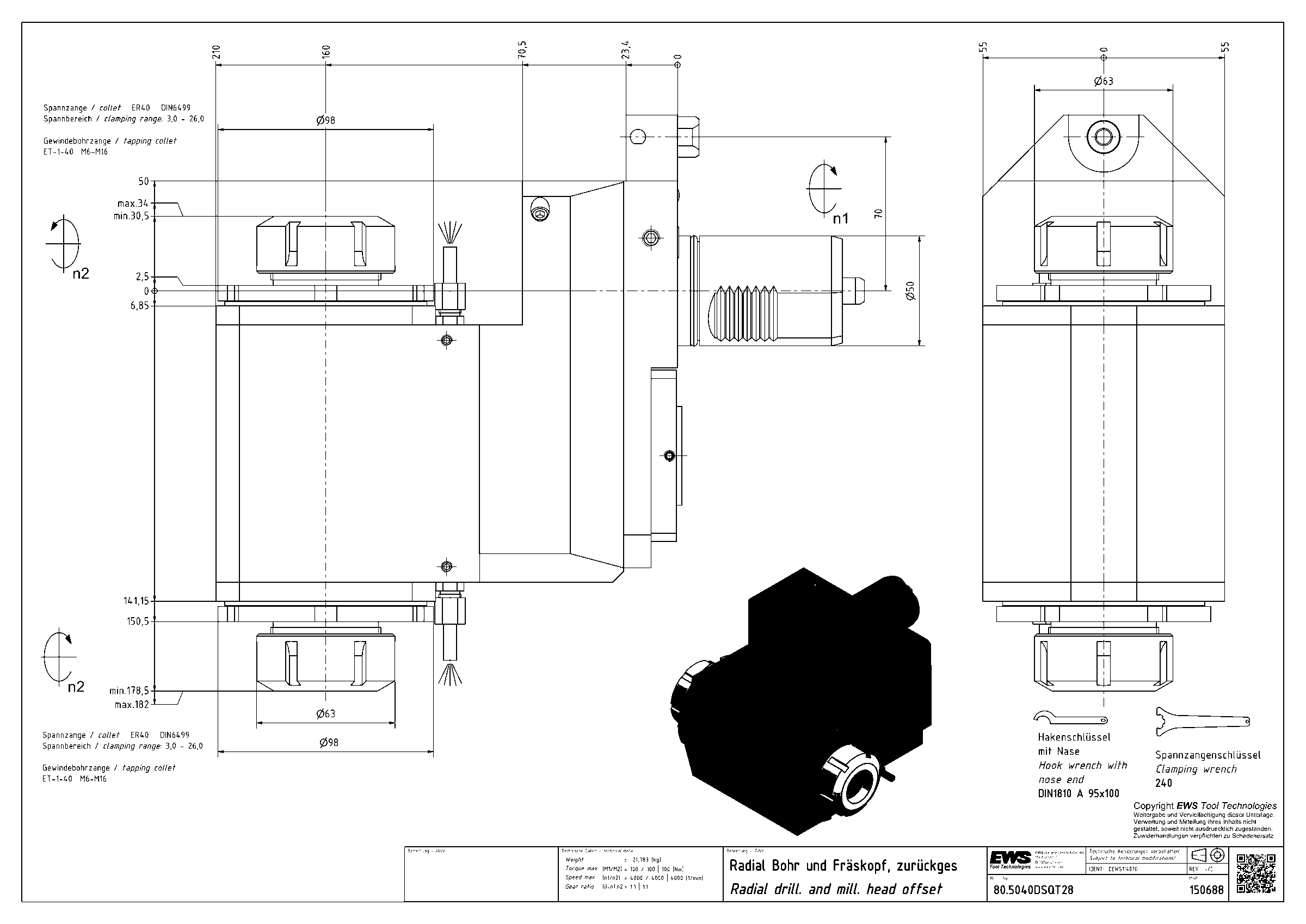

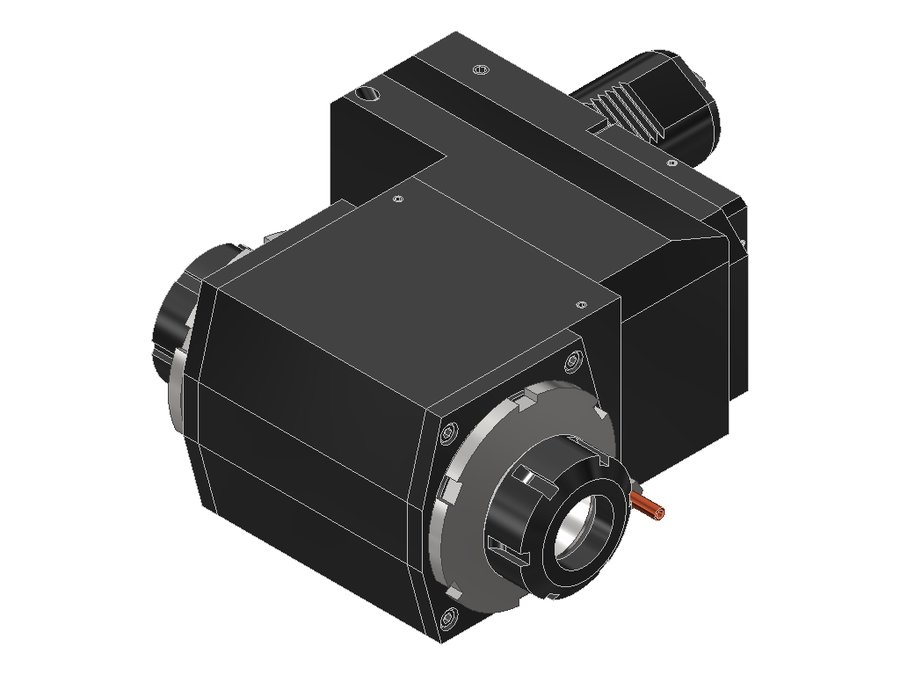

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.5040DSQT28, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | штифт |
|---|---|
| Код интерфейса станка | ZYV05000315 |
| Размер цанги | ER40 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI50, хвостовик повёрнут на 30° |
| Присоединение инструмента | цанга ER40 |
| Функциональная длина | 160 мм |
| Вылет LPR | 210 мм |
| Масса | 21,783 кг |
| Высота | 110 мм |
| Общая длина | 295 мм |
| Заказной номер EWS | 150688 |
| Радиальная высота | 55 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 184 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 80.5040DSQT28 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная со смещением
Патрон цанговый ER40 DIN 6499
- Диапазон зажима Ø4–26 мм
- Для цанги 400 472E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 160 Н·м
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.4032SQT15LIKDI1IM | 40 | VDI40, хвостовик повёрнут на 30° | цанга ER32 | 130 | 168 | 246 | |
| 80.4032SQT15LIKDIM#01 | 40 | VDI40, хвостовик повёрнут на 30° | цанга ER32 | 130 | 168 | 246 | |
| 80.4032SQT15LIM#01 | 40 | VDI40, хвостовик повёрнут на 30° | цанга ER32 | 130 | 168 | 246 | |
| 80.4032VL3LIKDIM | 40 | VDI40 | цанга ER32 | 75 | 115 | 215 | |
| 80.4032VL3LIM | 40 | VDI40 | цанга ER32 | 75 | 115 | 215 | |
| 80.4032VLHP3LIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 213 | |
| 80.5040DSQT28 | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER40 | 160 | 210 | 295 | Текущая |
| 80.5040DSQT28IK | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER40 | 160 | 206 | 291 | |
| 80.5040LB35L | 50 | VDI50 | цанга ER40 | 112 | 156 | 261 | |
| 80.5040LB35LIKD | 50 | VDI50 | цанга ER40 | 112 | 156 | 261 | |
| 80.5040SQT28LIKDIM | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER40 | 160 | 206 | 291 | |
| 80.5040TNA600R | 50 | VDI50 | цанга ER40 | 90 | 134 | 239 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.5040DSQT28.
Ключи и отвёртки2
- 240 (EWS 106734)Ключ для зажимной гайки EWS 240
- DIN1810 A - 95X100Ключ крючковый с носиком EWS DIN1810 A - 95X100, для гаек с наружной резьбой
Гайки цанговые1
- 140 (EWS 104742)Гайка EWS 140, тип UM/RD
