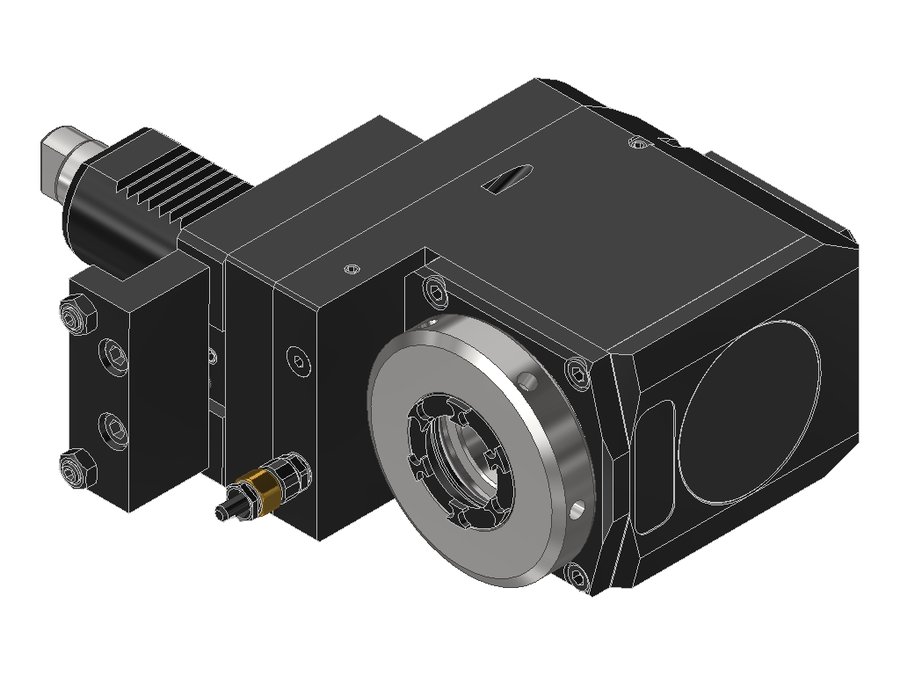

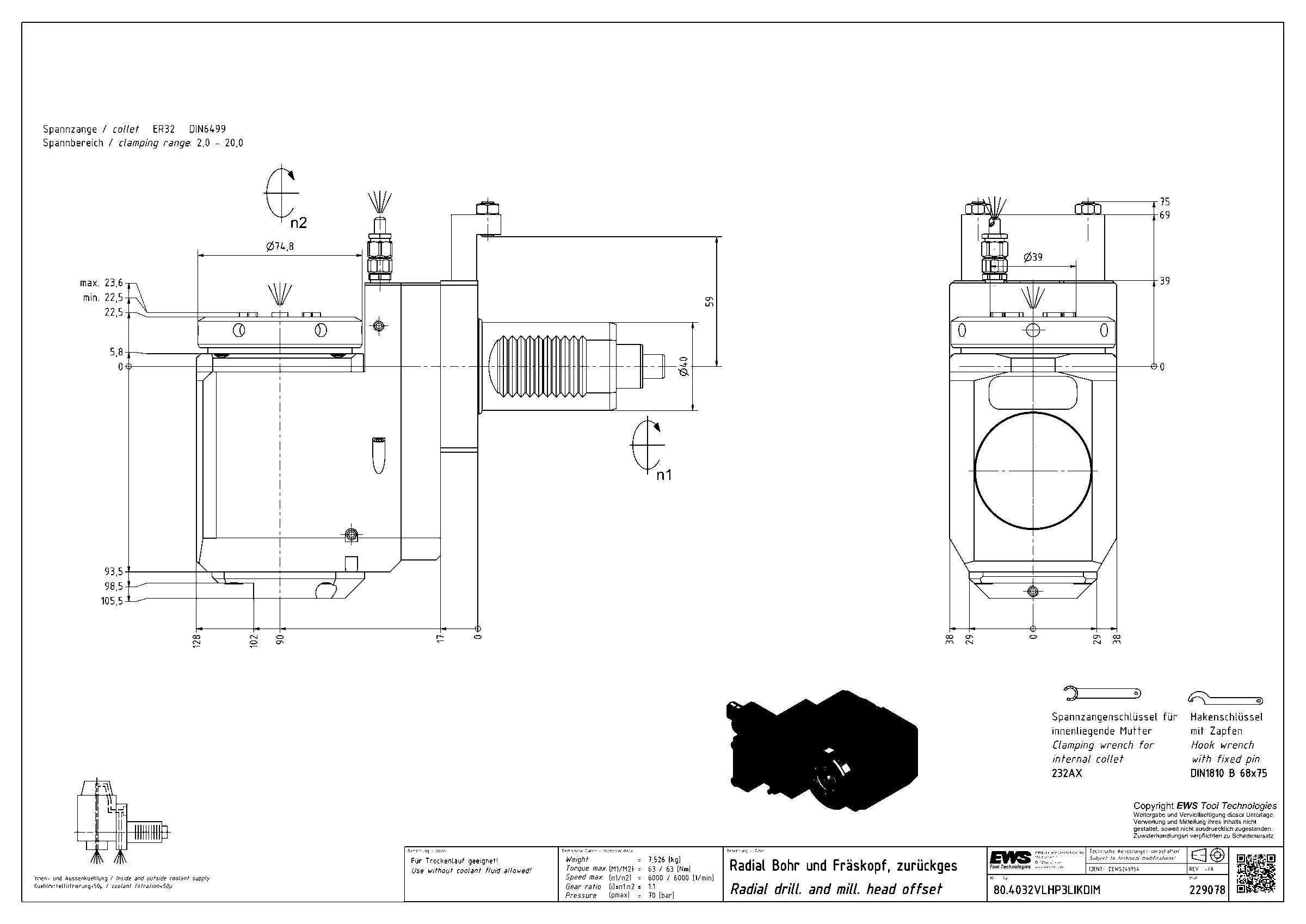

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4032VLHP3LIKDIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.4032VLHP3LIKDIM

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4032VLHP3LIKDIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездеупорная планка (регулируемая)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина90 мм
Вылет LPR128 мм
Масса7,526 кг
Высота76 мм
Общая длина213 мм
Ширина143,5 мм
Заказной номер EWS229078
Радиальная высота38 мм
Радиальная ширина105,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина25 мм
