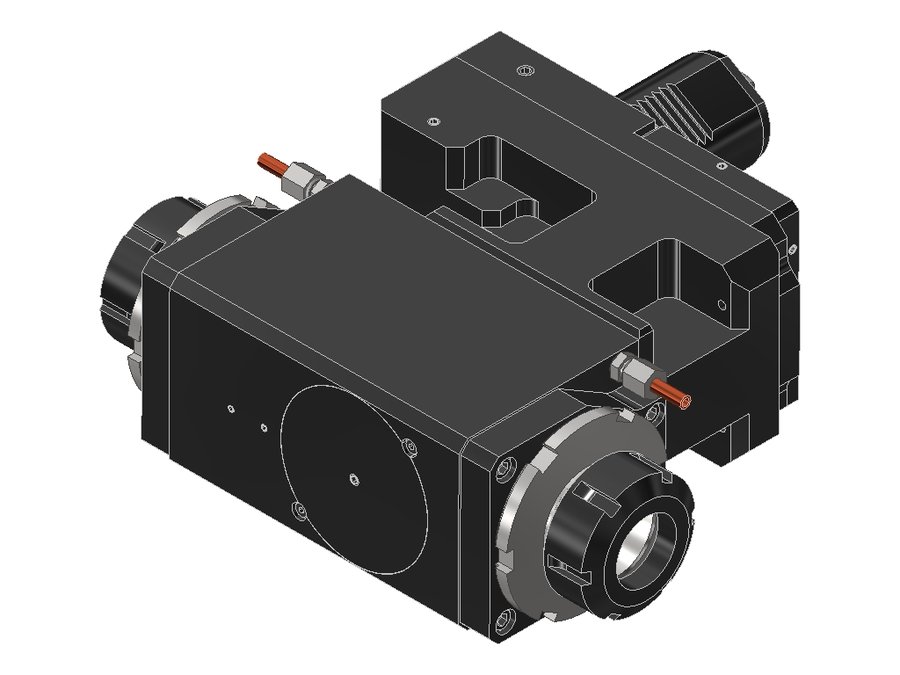

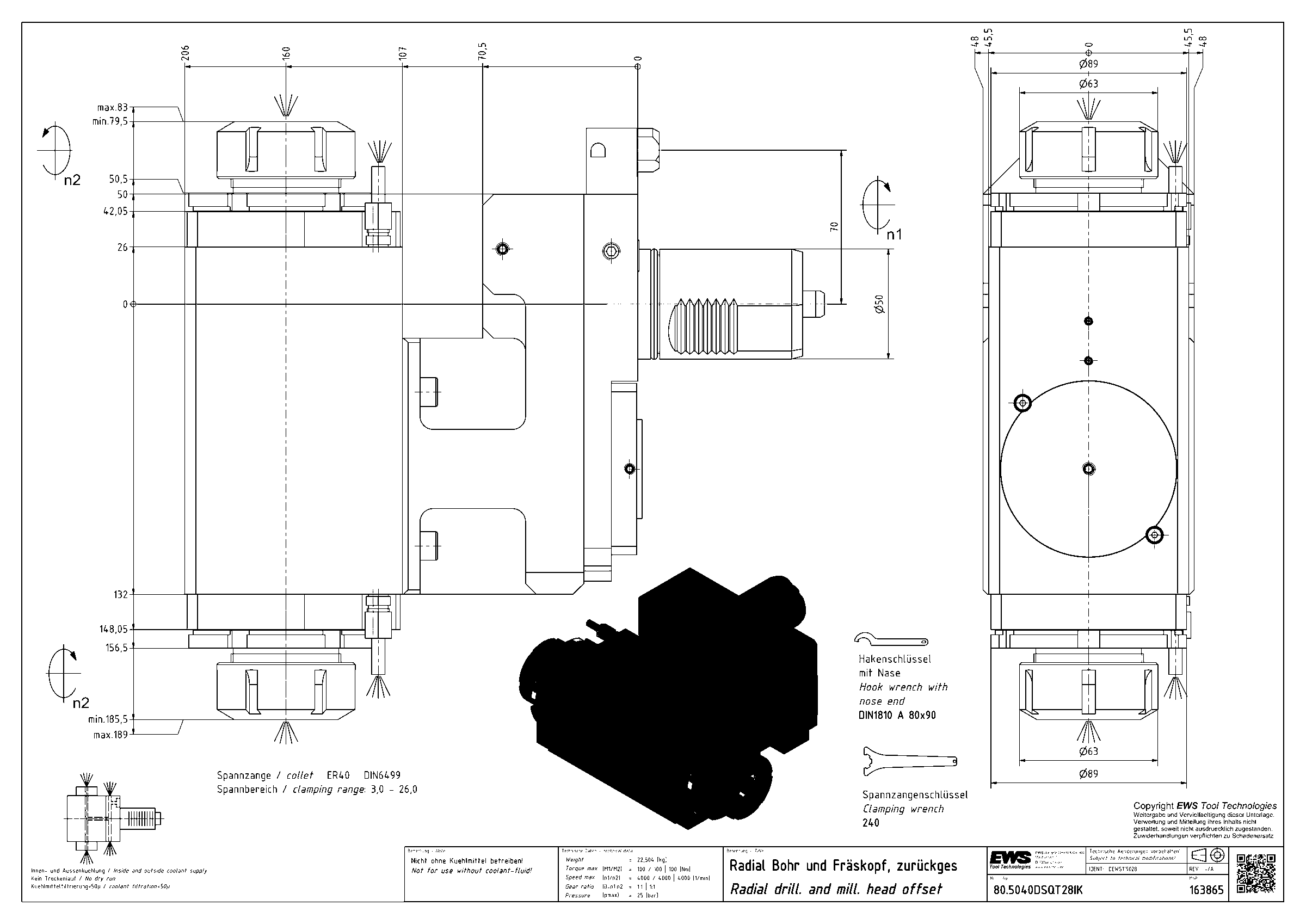

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.5040DSQT28IK, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.5040DSQT28IK

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.5040DSQT28IK, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездештифт
Код интерфейса станкаZYV05000315
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ25 бар
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50, хвостовик повёрнут на 30°
Присоединение инструментацанга ER40
Функциональная длина160 мм
Вылет LPR206 мм
Масса22,504 кг
Высота91 мм
Общая длина291 мм
Заказной номер EWS163865
Радиальная высота45,5 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина189 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 80.5040DSQT28IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 25 бар.

  • Максимальное давление СОЖ 25 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.4032SQT15LIKDIM#0140VDI40, хвостовик повёрнут на 30°цанга ER32130168246
80.4032SQT15LIM#0140VDI40, хвостовик повёрнут на 30°цанга ER32130168246
80.4032VL3LIKDIM40VDI40цанга ER3275115215
80.4032VL3LIM40VDI40цанга ER3275115215
80.4032VLHP3LIKDIM40VDI40цанга ER3290128213
80.5040DSQT2850VDI50, хвостовик повёрнут на 30°цанга ER40160210295
80.5040DSQT28IK50VDI50, хвостовик повёрнут на 30°цанга ER40160206291Текущая
80.5040LB35L50VDI50цанга ER40112156261
80.5040LB35LIKD50VDI50цанга ER40112156261
80.5040SQT28LIKDIM50VDI50, хвостовик повёрнут на 30°цанга ER40160206291
80.5040TNA600R50VDI50цанга ER4090134239
80.5040TNA600RIKD50VDI50цанга ER4090134239

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.5040DSQT28IK.

Ключи и отвёртки2

  • 240 (EWS 106734)Ключ для зажимной гайки EWS 240
  • DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100
