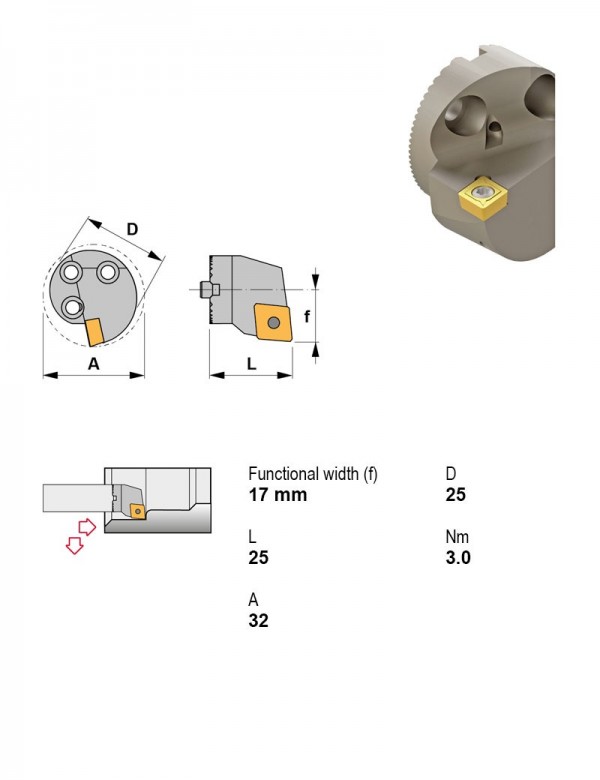

Головка режущая сменная для виброгасящих оправок Ø25 мм, 95°, левое, Под пластину, I.C. 9,52 мм
Canela · Головки режущие сменные для виброгасящих оправок · арт. A25X-SCLCL09-N

Головка режущая сменная для виброгасящих оправок Ø25 мм, 95°, левое, Под пластину, I.C. 9,52 мм

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Диаметр задней части1.260 дюйм
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка виброгасящая
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика25 мм
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Форма пластиныC — ромбическая 80°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул A25X-SCLCL09-N в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу A25X-SCLCL09-N →

Другие типоразмеры серии

Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммЗадний уголФорма пластиныПрименениеДиаметр задней части, дюймВ список
A25X-PCLNL12-N95°Рычажный зажимЛевое2512.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.260
A25X-PCLNR12-N95°Рычажный зажимПравое2512.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.260
A25X-SCLCL09-N95°Центральный винтЛевое259.52ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.260Текущая
A25X-SCLCR09-N95°Центральный винтПравое259.52ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.260
A25X-SDUCL11-N93°Центральный винтЛевое259.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.260
A25X-SDUCR11-N93°Центральный винтПравое259.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.260
A25X-STFCL16-N90°Центральный винтЛевое259.52ПоложительныйT — треугольная 60°Внутреннее точение1.260
A25X-STFCR16-N90°Центральный винтПравое259.52ПоложительныйT — треугольная 60°Внутреннее точение1.260
A25X-STXNL16-N113°Центральный винтЛевое259.52ОтрицательныйT — треугольная 60°——
A25X-STXNR16-N113°Центральный винтПравое259.52ОтрицательныйT — треугольная 60°——
A32X-MTUNL16-N93°Клиновой или двойной зажимЛевое329.52ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—
A32X-MTUNR16-N93°Клиновой или двойной зажимПравое329.52ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—

Совместимость

Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A25X-SCLCL09-N.

Пластины токарные по ISO 18327

  • CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2
  • CCGT09T304-ALKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, точение, Радиус при вершине 0,4
  • CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8
  • CCMT09T304TL20Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
  • CCMT09T308TN30Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
  • CCMW09T304CBNПластина токарная, ромбическая 80°, IC 9,52 мм, сплав CBN
  • CCMW09T304PM25Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав PM25

Винты для пластин1

  • 1440-IPВинт Torx M4×0,7 1440-IP

Пластины фрезерные1

  • CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15

Подходит к позициям

У этих позиций A25X-SCLCL09-N указан производителем как подходящий.

Оправки расточные2

  • J25-A25Переходник для виброгасящих оправок Ø25 мм
  • J25/300Оправка расточная Ø25 мм

Оснастка модульная PSC1

  • PSC63-J25Переходник виброгасящий PSC63 Ø25

Документы по позиции

Для этой позиции документы пока не привязаны.
