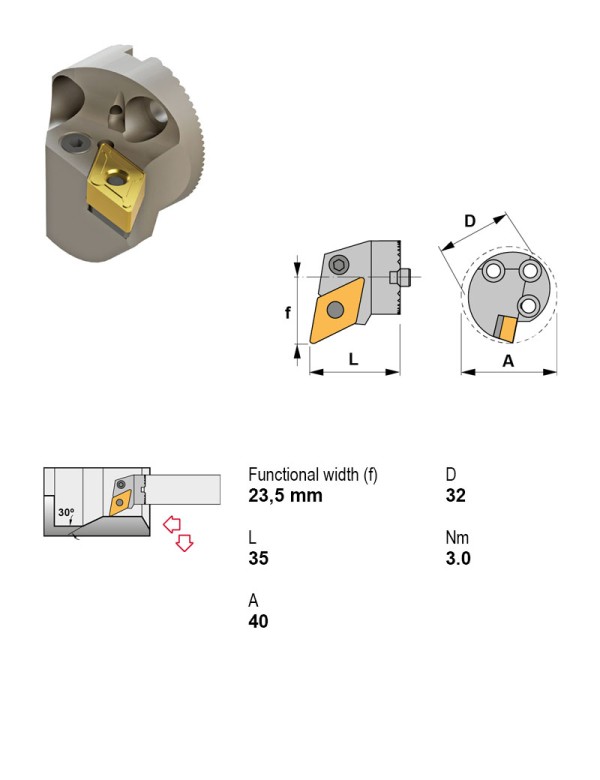

Головка режущая сменная для виброгасящих оправок Ø32 мм, 93°, правое, Диаметр задней части 1,575 дюйм, Под пластину, I.C. 12,7 мм
Canela · Головки режущие сменные для виброгасящих оправок · арт. A32X-PDUNR15-N

Головка режущая сменная для виброгасящих оправок Ø32 мм, 93°, правое, Диаметр задней части 1,575 дюйм, Под пластину, I.C. 12,7 мм

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Диаметр задней части1.575 дюйм
Крепление пластиныРычажный зажим
ПрисоединениеРасточная оправка виброгасящая
Внутренняя подача СОЖЕсть
Направление резанияПравое
Диаметр хвостовика32 мм
Под пластину, I.C.12.7 мм
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул A32X-PDUNR15-N в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу A32X-PDUNR15-N →

Другие типоразмеры серии

Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммЗадний уголФорма пластиныПрименениеДиаметр задней части, дюймВ список
A25X-STXNR16-N113°Центральный винтПравое259.52ОтрицательныйT — треугольная 60°——
A32X-MTUNL16-N93°Клиновой или двойной зажимЛевое329.52ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—
A32X-MTUNR16-N93°Клиновой или двойной зажимПравое329.52ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—
A32X-PCLNL12-N95°Рычажный зажимЛевое3212.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.575
A32X-PCLNR12-N95°Рычажный зажимПравое3212.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.575
A32X-PDUNL15-N93°Рычажный зажимЛевое3212.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.575
A32X-PDUNR15-N93°Рычажный зажимПравое3212.7ОтрицательныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.575Текущая
A32X-PWLNL08-N95°Рычажный зажимЛевое3212.7ОтрицательныйW — тригональная 80°внутреннее торцевание, внутреннее точение1.575
A32X-PWLNR08-N95°Рычажный зажимПравое3212.7ОтрицательныйW — тригональная 80°внутреннее торцевание, внутреннее точение1.575
A32X-SCLCL12-N95°Центральный винтЛевое3212.7ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.575
A32X-SCLCR12-N95°Центральный винтПравое3212.7ПоложительныйC — ромбическая 80°внутреннее торцевание, внутреннее точение1.575
A32X-SDUCL11-N93°Центральный винтЛевое329.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.575

Совместимость

Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A32X-PDUNR15-N.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 6,35 мм
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 6,35 мм
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 6,35 мм
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, получистовая
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35, Толщина пластины 6,35 мм
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 6,35 мм
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20, Толщина пластины 6,35 мм
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, черновая
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, черновая
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 6,35 мм
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 6,35 мм

Винты для пластин3

  • 0012Штифт деревянный 0012
  • 1648Винт рычажного зажима M8×1
  • 4112Штифт стопорный

Запчасти к инструменту3

  • 3715Пластина опорная ромбическая 55° 3715
  • 5003Ключ шестигранный A3
  • 8415Рычаг прижимной 8415

Подходит к позициям

У этих позиций A32X-PDUNR15-N указан производителем как подходящий.

Оправки расточные2

  • J32-A32Переходник для виброгасящих оправок Ø32 мм
  • J32/350Оправка расточная Ø32 мм

Оснастка модульная PSC1

  • PSC63-J32Переходник виброгасящий PSC63 Ø32

Документы по позиции

Для этой позиции документы пока не привязаны.
