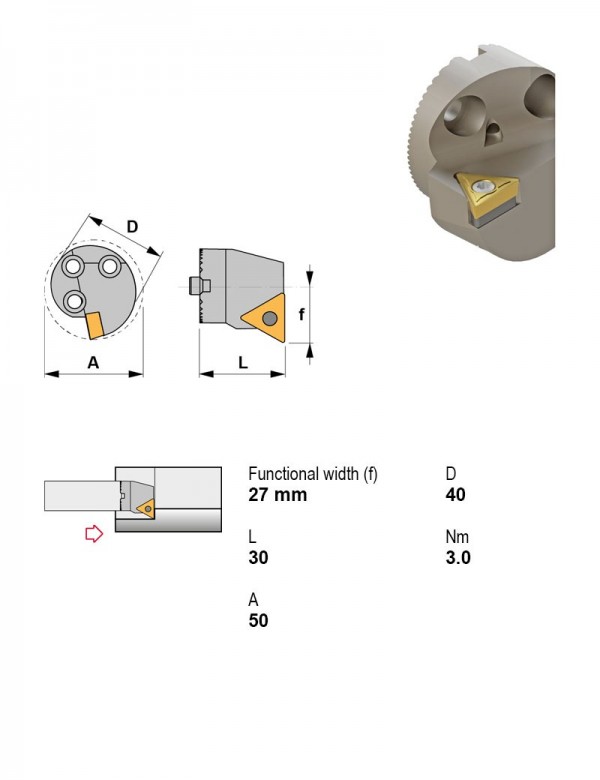

Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. A40X-STFCL16-N

Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный

Применение	Внутреннее точение
Главный угол в плане	90°
Диаметр задней части	1.968 дюйм
Крепление пластины	Центральный винт
Присоединение	Расточная оправка виброгасящая
Внутренняя подача СОЖ	Есть
Направление резания	Левое
Диаметр хвостовика	40 мм
Под пластину, I.C.	9.52 мм
Задний угол	Положительный
Форма пластины	T — треугольная 60°

Другие типоразмеры серии

Оправки расточные — центральный винт, пластина T (треугольная 60°) — 147 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

Артикул	Главный угол в плане	Присоединение	Внутренняя подача СОЖ	Направление резания	Задний угол	Применение	Диаметр хвостовика, мм	Под пластину, I.C., мм	В список
A32X-STXNL16-N	113°	Виброгасящее исполнение	Есть	Левое	Отрицательный	—	32	9.52
A32X-STXNL22-N	113°	Виброгасящее исполнение	Есть	Левое	Отрицательный	—	32	12.7
A32X-STXNR16-N	113°	Виброгасящее исполнение	Есть	Правое	Отрицательный	—	32	9.52
A32X-STXNR22-N	113°	Виброгасящее исполнение	Есть	Правое	Отрицательный	—	32	12.7
A40T-STFCL16	90°	Расточная оправка	Есть	Левое	Положительный	Внутреннее точение	40	9.52
A40T-STFCR16	90°	Расточная оправка	Есть	Правое	Положительный	Внутреннее точение	40	9.52
A40X-STFCL16-N	90°	Расточная оправка виброгасящая	Есть	Левое	Положительный	Внутреннее точение	40	9.52	Текущая
A40X-STFCR16-N	90°	Расточная оправка виброгасящая	Есть	Правое	Положительный	Внутреннее точение	40	9.52
A40X-STXNL22-N	113°	Виброгасящее исполнение	Есть	Левое	Отрицательный	—	40	12.7
A40X-STXNR22-N	113°	Виброгасящее исполнение	Есть	Правое	Отрицательный	—	40	12.7
A50X-STFCL16-N	90°	Расточная оправка виброгасящая	Есть	Левое	Положительный	Внутреннее точение	50	9.52
A50X-STFCR16-N	90°	Расточная оправка виброгасящая	Есть	Правое	Положительный	Внутреннее точение	50	9.52

Показать ещё · всего в серии 147

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A40X-STFCL16-N.

Пластины токарные по ISO 183212

TCGT16T302-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,2 мм, сплав KM15
TCGT16T304-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,4 мм, сплав KM15
TCGT16T308-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав KM15
TCMT16T304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
TCMT16T308-39TL20Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
TCMT16T308-39TL40Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL40
TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный

Пластины фрезерные2

TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
