Canela · Оправки расточные — клиновой или двойной зажим, пластина T (треугольная 60°) · арт. A50X-MTUNL16-N

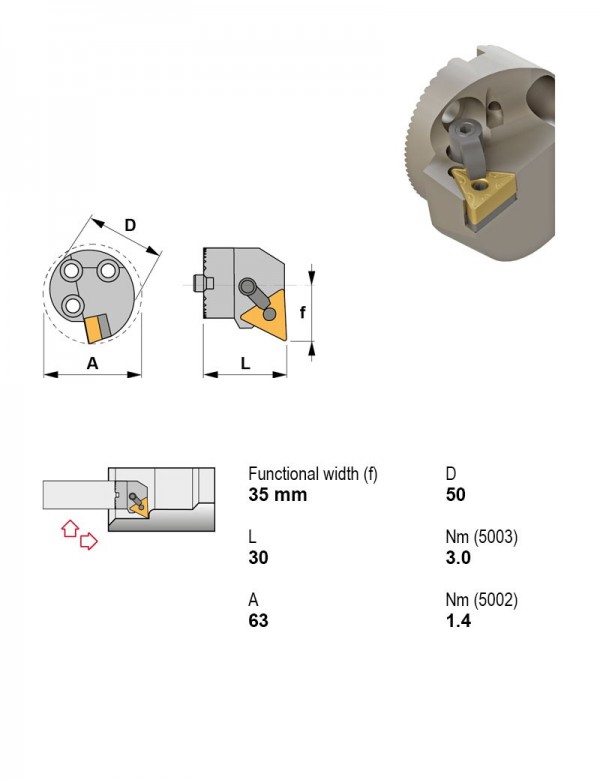

Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Виброгасящее исполнение |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — клиновой или двойной зажим, пластина T (треугольная 60°) — 54 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| A32X-MTUNL16-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Виброгасящее исполнение | Есть | Левое | 32 | 9.52 | |
| A32X-MTUNR16-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Виброгасящее исполнение | Есть | Правое | 32 | 9.52 | |
| A40X-MTUNL16-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Виброгасящее исполнение | Есть | Левое | 40 | 9.52 | |
| A40X-MTUNR16-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Виброгасящее исполнение | Есть | Правое | 40 | 9.52 | |
| A50X-MTUNL16-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Виброгасящее исполнение | Есть | Левое | 50 | 9.52 | Текущая |
| A50X-MTUNL22-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Виброгасящее исполнение | Есть | Левое | 50 | 12.7 | |
| A50X-MTUNR16-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Виброгасящее исполнение | Есть | Правое | 50 | 9.52 | |
| A50X-MTUNR22-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Виброгасящее исполнение | Есть | Правое | 50 | 12.7 | |
| A60X-MTUNL22-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Виброгасящее исполнение | Есть | Левое | 60 | 12.7 | |
| A60X-MTUNR22-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Виброгасящее исполнение | Есть | Правое | 60 | 12.7 | |
| PSC40-MTFNL17090-16 | Внутреннее точение | 90° | PSC | Есть | Левое | 40 | 9.52 | |
| PSC40-MTFNL22110-16 | Внутреннее точение | 90° | PSC | Есть | Левое | 40 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A50X-MTUNL16-N.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 4,76 мм
Державки резьбовые токарные2
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC40-NSL27050-02Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Подходит к позициям
У этих позиций A50X-MTUNL16-N указан производителем как подходящий.
Оснастка модульная PSC1
- PSC63-J50Переходник виброгасящий PSC63 Ø50
Документы по позиции
Для этой позиции документы пока не привязаны.
