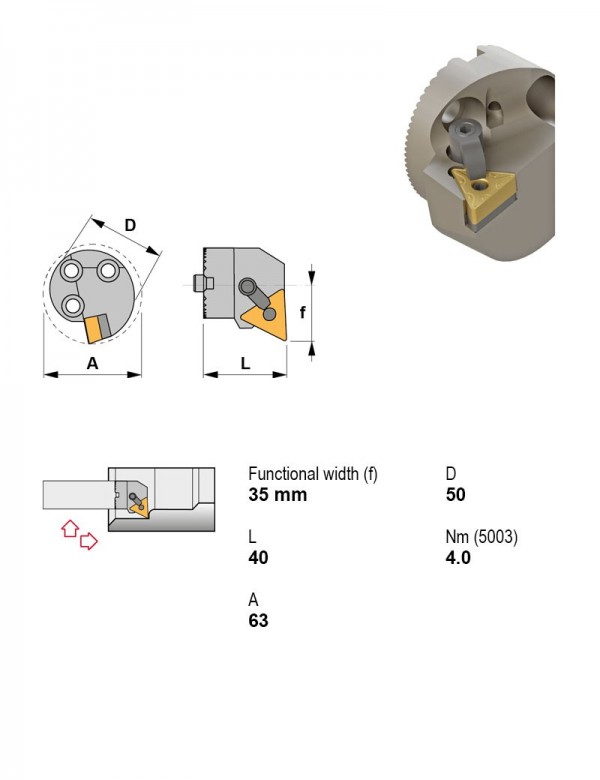

Головка режущая сменная для виброгасящих оправок Ø50 мм, 93°, левое, Под пластину, I.C. 12,7 мм
Canela · Головки режущие сменные для виброгасящих оправок · арт. A50X-MTUNL22-N

Головка режущая сменная для виброгасящих оправок Ø50 мм, 93°, левое, Под пластину, I.C. 12,7 мм

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеВиброгасящее исполнение
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика50 мм
Под пластину, I.C.12.7 мм
Задний уголОтрицательный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул A50X-MTUNL22-N в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу A50X-MTUNL22-N →

Другие типоразмеры серии

Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммЗадний уголФорма пластиныПрименениеДиаметр задней части, дюймВ список
A40X-SDUCR11-N93°Центральный винтПравое409.52ПоложительныйD — ромбическая 55°внутреннее торцевание, внутреннее профилирование, внутреннее точение1.968
A40X-STFCL16-N90°Центральный винтЛевое409.52ПоложительныйT — треугольная 60°Внутреннее точение1.968
A40X-STFCR16-N90°Центральный винтПравое409.52ПоложительныйT — треугольная 60°Внутреннее точение1.968
A40X-STXNL22-N113°Центральный винтЛевое4012.7ОтрицательныйT — треугольная 60°——
A40X-STXNR22-N113°Центральный винтПравое4012.7ОтрицательныйT — треугольная 60°——
A50X-MTUNL16-N93°Клиновой или двойной зажимЛевое509.52ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—
A50X-MTUNL22-N93°Клиновой или двойной зажимЛевое5012.7ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—Текущая
A50X-MTUNR16-N93°Клиновой или двойной зажимПравое509.52ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—
A50X-MTUNR22-N93°Клиновой или двойной зажимПравое5012.7ОтрицательныйT — треугольная 60°внутреннее торцевание, внутреннее профилирование, внутреннее точение—
A50X-PCLNL12-N95°Рычажный зажимЛевое5012.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение2.480
A50X-PCLNL16-N95°Рычажный зажимЛевое5015.88ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение2.480
A50X-PCLNR12-N95°Рычажный зажимПравое5012.7ОтрицательныйC — ромбическая 80°внутреннее торцевание, внутреннее точение2.480

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A50X-MTUNL22-N.

Запчасти к инструменту3

  • 2024Клиновой прижим (M) M8×1 2024
  • 5005Ключ шестигранный A5
  • ITSN-433Пластина опорная треугольная

Пластины токарные по ISO 18323

  • TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
  • TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8
  • TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, получистовая

Винты для пластин2

  • 1394Винт под шестигранник M4 1394
  • 1661Штифт стопорный M4×0,7 1661

Подходит к позициям

У этих позиций A50X-MTUNL22-N указан производителем как подходящий.

Оправки расточные2

  • J50-A50Переходник для виброгасящих оправок Ø54 мм
  • J50/550Оправка расточная Ø50 мм

Оснастка модульная PSC1

  • PSC63-J50Переходник виброгасящий PSC63 Ø50

Документы по позиции

Для этой позиции документы пока не привязаны.
