Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. A50X-PCLNL12-N

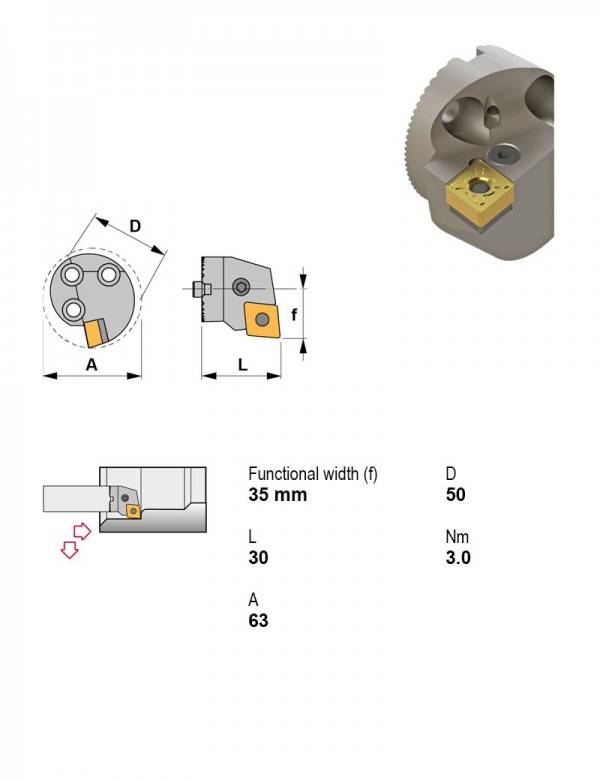

Оправка расточная Ø50 мм, 95°, левое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка виброгасящая |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| A40X-PCLNL12-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Левое | Отрицательный | C — ромбическая 80° | 40 | |
| A40X-PCLNR12-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Правое | Отрицательный | C — ромбическая 80° | 40 | |
| A40X-PWLNL08-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Левое | Отрицательный | W — тригональная 80° | 40 | |
| A40X-PWLNR08-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Правое | Отрицательный | W — тригональная 80° | 40 | |
| A40X-SCLCL12-N | 95° | Центральный винт | Расточная оправка виброгасящая | Есть | Левое | Положительный | C — ромбическая 80° | 40 | |
| A40X-SCLCR12-N | 95° | Центральный винт | Расточная оправка виброгасящая | Есть | Правое | Положительный | C — ромбическая 80° | 40 | |
| A50X-PCLNL12-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Левое | Отрицательный | C — ромбическая 80° | 50 | Текущая |
| A50X-PCLNL16-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Левое | Отрицательный | C — ромбическая 80° | 50 | |
| A50X-PCLNR12-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Правое | Отрицательный | C — ромбическая 80° | 50 | |
| A50X-PCLNR16-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Правое | Отрицательный | C — ромбическая 80° | 50 | |
| A50X-PWLNL08-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Левое | Отрицательный | W — тригональная 80° | 50 | |
| A50X-PWLNR08-N | 95° | Рычажный зажим | Расточная оправка виброгасящая | Есть | Правое | Отрицательный | W — тригональная 80° | 50 |
Совместимость
Связанные позиции по данным производителя — 34 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A50X-PCLNL12-N.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Пластины канавочные и отрезные1
- LS16.0815.01TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Подходит к позициям
У этих позиций A50X-PCLNL12-N указан производителем как подходящий.
