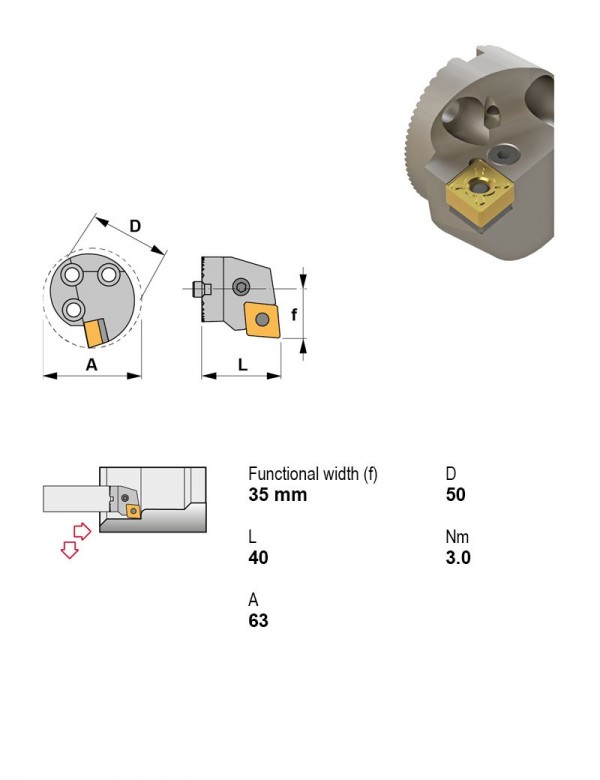

Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. A50X-PCLNL16-N

Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Диаметр задней части2.480 дюйм
Крепление пластиныРычажный зажим
ПрисоединениеРасточная оправка виброгасящая
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика50 мм
Под пластину, I.C.15.88 мм
Задний уголОтрицательный
Форма пластиныC — ромбическая 80°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул A50X-PCLNL16-N в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу A50X-PCLNL16-N →

Другие типоразмеры серии

Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулПрименениеГлавный угол в планеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
A32X-PCLNR12-Nвнутреннее торцевание, внутреннее точение95°ЕстьПравое3212.7
A40T-PCLNL12внутреннее торцевание, внутреннее точение95°ЕстьЛевое4012.7
A40T-PCLNR12внутреннее торцевание, внутреннее точение95°ЕстьПравое4012.7
A40X-PCLNL12-Nвнутреннее торцевание, внутреннее точение95°ЕстьЛевое4012.7
A40X-PCLNR12-Nвнутреннее торцевание, внутреннее точение95°ЕстьПравое4012.7
A50X-PCLNL12-Nвнутреннее торцевание, внутреннее точение95°ЕстьЛевое5012.7
A50X-PCLNL16-Nвнутреннее торцевание, внутреннее точение95°ЕстьЛевое5015.88Текущая
A50X-PCLNR12-Nвнутреннее торцевание, внутреннее точение95°ЕстьПравое5012.7
A50X-PCLNR16-Nвнутреннее торцевание, внутреннее точение95°ЕстьПравое5015.88
A60X-PCLNL12-Nвнутреннее торцевание, внутреннее точение95°ЕстьЛевое6012.7
A60X-PCLNL16-Nвнутреннее торцевание, внутреннее точение95°ЕстьЛевое6015.88
A60X-PCLNR12-Nвнутреннее торцевание, внутреннее точение95°ЕстьПравое6012.7
Показать ещё · всего в серии 119

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A50X-PCLNL16-N.

Запчасти к инструменту3

  • 3616Пластина опорная ромбическая 80° 3616
  • 5003Ключ шестигранный A3
  • 8016Рычаг прижимной 8016

Винты для пластин2

  • 1618Винт рычажного зажима M8×1, Характер резания Лёгкое прерывание, прерывистое
  • 4115Штифт стопорный

Пластины токарные по ISO 18322

  • CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
  • CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2

Подходит к позициям

У этих позиций A50X-PCLNL16-N указан производителем как подходящий.

Оправки расточные2

  • J50-A50Оправка расточная Ø54 мм
  • J50/550Оправка расточная Ø50 мм

Оснастка модульная PSC1

  • PSC63-J50Переходник виброгасящий PSC63 Ø50

Документы по позиции

Для этой позиции документы пока не привязаны.
