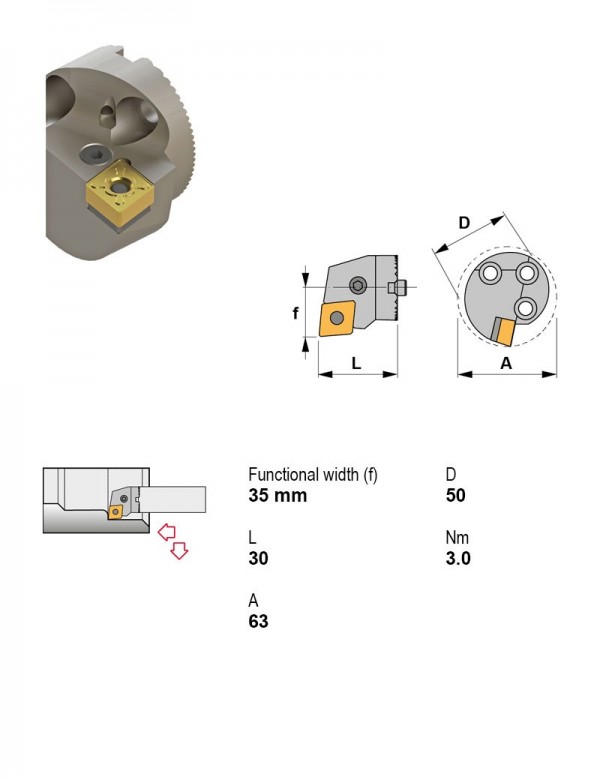

Головка режущая сменная для виброгасящих оправок Ø50 мм, 95°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Диаметр задней части | 2.480 дюйм |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка виброгасящая |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул A50X-PCLNR12-N в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Задний угол | Форма пластины | Применение | Диаметр задней части, дюйм | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| A50X-MTUNL16-N | 93° | Клиновой или двойной зажим | Левое | 50 | 9.52 | Отрицательный | T — треугольная 60° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | — | |
| A50X-MTUNL22-N | 93° | Клиновой или двойной зажим | Левое | 50 | 12.7 | Отрицательный | T — треугольная 60° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | — | |
| A50X-MTUNR16-N | 93° | Клиновой или двойной зажим | Правое | 50 | 9.52 | Отрицательный | T — треугольная 60° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | — | |
| A50X-MTUNR22-N | 93° | Клиновой или двойной зажим | Правое | 50 | 12.7 | Отрицательный | T — треугольная 60° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | — | |
| A50X-PCLNL12-N | 95° | Рычажный зажим | Левое | 50 | 12.7 | Отрицательный | C — ромбическая 80° | внутреннее торцевание, внутреннее точение | 2.480 | |
| A50X-PCLNL16-N | 95° | Рычажный зажим | Левое | 50 | 15.88 | Отрицательный | C — ромбическая 80° | внутреннее торцевание, внутреннее точение | 2.480 | |
| A50X-PCLNR12-N | 95° | Рычажный зажим | Правое | 50 | 12.7 | Отрицательный | C — ромбическая 80° | внутреннее торцевание, внутреннее точение | 2.480 | Текущая |
| A50X-PCLNR16-N | 95° | Рычажный зажим | Правое | 50 | 15.88 | Отрицательный | C — ромбическая 80° | внутреннее торцевание, внутреннее точение | 2.480 | |
| A50X-PDUNL15-N | 93° | Рычажный зажим | Левое | 50 | 12.7 | Отрицательный | D — ромбическая 55° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 2.480 | |
| A50X-PDUNR15-N | 93° | Рычажный зажим | Правое | 50 | 12.7 | Отрицательный | D — ромбическая 55° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 2.480 | |
| A50X-PWLNL08-N | 95° | Рычажный зажим | Левое | 50 | 12.7 | Отрицательный | W — тригональная 80° | внутреннее торцевание, внутреннее точение | 2.480 | |
| A50X-PWLNR08-N | 95° | Рычажный зажим | Правое | 50 | 12.7 | Отрицательный | W — тригональная 80° | внутреннее торцевание, внутреннее точение | 2.480 |
Совместимость
Связанные позиции по данным производителя — 35 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A50X-PCLNR12-N.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,4
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,8
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,4
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, получистовая
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,4
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,4
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,8
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая, Задний угол Отрицательный
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая, Задний угол Отрицательный
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, черновая
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, черновая
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, черновая
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, черновая
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,8
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 1,2, черновая
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, черновая
Подходит к позициям
У этих позиций A50X-PCLNR12-N указан производителем как подходящий.
Оснастка модульная PSC1
- PSC63-J50Переходник виброгасящий PSC63 Ø50
Документы по позиции
Для этой позиции документы пока не привязаны.
