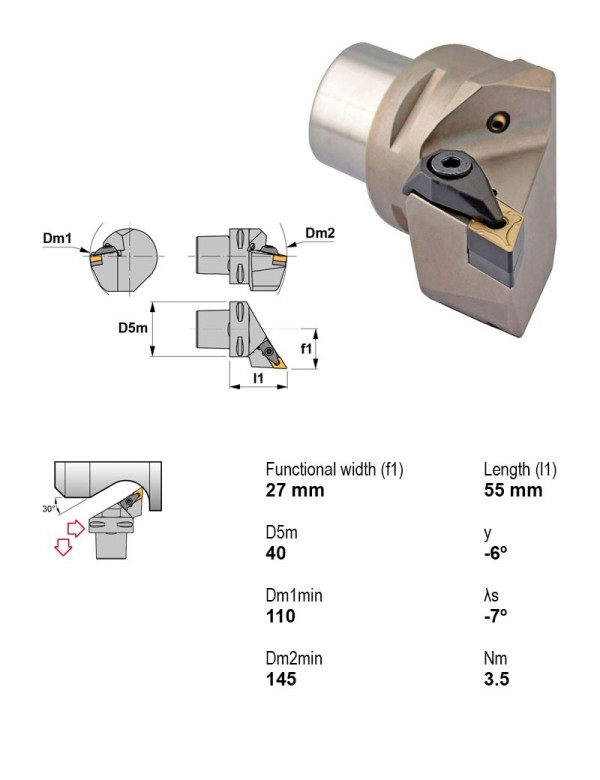

Державка токарная Ø40 мм, 93°, левое
Canela · Державки токарные — профилирование · арт. PSC40-DDJNL27055-15

Державка токарная Ø40 мм, 93°, левое

ПрименениеПрофилирование
Главный угол в плане93°
Крепление пластиныПрижим за лунку
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика40
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные — профилирование — 221 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныДиаметр хвостовикаВ список
PSC32-SVJCL22040-1193°Центральный винтPSCЕстьЛевоеПоложительныйV — ромбическая 35°32
PSC32-SVJCR22040-1193°Центральный винтPSCЕстьПравоеПоложительныйV — ромбическая 35°32
PSC32-SVVCN00040-1172°30'Центральный винтPSCЕстьНейтральноеПоложительныйV — ромбическая 35°32
PSC40-DDHNL27055-15107°30'Прижим за лункуPSCЕстьЛевоеОтрицательныйD — ромбическая 55°40
PSC40-DDHNR27055-15107°30'Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°40
PSC40-DDJNL27050-1193°Прижим за лункуPSCЕстьЛевоеОтрицательныйD — ромбическая 55°40
PSC40-DDJNL27055-1593°Прижим за лункуPSCЕстьЛевоеОтрицательныйD — ромбическая 55°40Текущая
PSC40-DDJNR27050-1193°Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°40
PSC40-DDJNR27055-1593°Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°40
PSC40-DDNNN00050-1163°Прижим за лункуPSCЕстьНейтральноеОтрицательныйD — ромбическая 55°40
PSC40-DDNNN00055-1563°Прижим за лункуPSCЕстьНейтральноеОтрицательныйD — ромбическая 55°40
PSC40-DRSNL27050-1245°Прижим за лункуPSCЕстьЛевоеОтрицательныйR — круглая40
Показать ещё · всего в серии 221

Совместимость

Связанные позиции по данным производителя — 422 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к PSC40-DDJNL27055-15.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Оправки расточные1

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50

Подходит к позициям

У этих позиций PSC40-DDJNL27055-15 указан производителем как подходящий.

Оправки расточные158

  • A16M-SCLCL09Оправка расточная Ø16 мм, 95°, левое
  • A16M-SCLCR09Оправка расточная Ø16 мм, 95°, правое
  • A16M-SSSCL09Оправка расточная Ø16 мм, 45°, левое
  • A16M-SSSCR09Оправка расточная Ø16 мм, 45°, правое
  • A20Q-SCLCL09Оправка расточная Ø20 мм, 95°, левое
  • A20Q-SCLCR09Оправка расточная Ø20 мм, 95°, правое
  • A20Q-SDQCL11Оправка расточная Ø20 мм, 117°30', левое
  • A20Q-SDQCR11Оправка расточная Ø20 мм, 117°30', правое
  • A20Q-SDUCL11-EXОправка расточная Ø20 мм, 93°, левое
  • A20Q-SDUCR11Оправка расточная Ø20 мм, 93°, правое
  • A20Q-SDUCR11-EXОправка расточная Ø20 мм, 93°, правое
  • A20Q-SSSCL09Оправка расточная Ø20 мм, 45°, левое
  • A20Q-SSSCR09Оправка расточная Ø20 мм, 45°, правое
  • A20Q-STFCL16Оправка расточная Ø20 мм, 90°, левое
  • A20Q-STFCR16Оправка расточная Ø20 мм, 90°, правое
  • A25R-SCLCL09Оправка расточная Ø25 мм, 95°, левое
  • A25R-SCLCR09Оправка расточная Ø25 мм, 95°, правое
  • A25R-SDQCL11Оправка расточная Ø25 мм, 117°30', левое
  • A25R-SDQCR11Оправка расточная Ø25 мм, 117°30', правое
  • A25R-SDUCL11Оправка расточная Ø25 мм, 93°, левое
  • A25R-SDUCL11-EXОправка расточная Ø25 мм, 93°, левое
  • A25R-SDUCR11Оправка расточная Ø25 мм, 93°, правое
  • A25R-SDUCR11-EXОправка расточная Ø25 мм, 93°, правое
  • A25R-SSSCL09Оправка расточная Ø25 мм, 45°, левое
  • A25R-SSSCR09Оправка расточная Ø25 мм, 45°, правое
  • A25R-STFCL16Оправка расточная Ø25 мм, 90°, левое
  • A25R-STFCR16Оправка расточная Ø25 мм, 90°, правое
  • A25R-SVJCL16Оправка расточная Ø25 мм, 93°, левое
  • A25R-SVJCR16Оправка расточная Ø25 мм, 93°, правое
  • A25X-SCLCL09-NОправка расточная Ø25 мм, 95°, левое
  • A25X-SCLCR09-NОправка расточная Ø25 мм, 95°, правое
  • A25X-SDUCL11-NОправка расточная Ø25 мм, 93°, левое
  • A25X-SDUCR11-NОправка расточная Ø25 мм, 93°, правое
  • A25X-STFCL16-NОправка расточная Ø25 мм, 90°, левое
  • A25X-STFCR16-NОправка расточная Ø25 мм, 90°, правое
  • E16R-SCLCL09Оправка расточная Ø16 мм, 95°, левое
  • E16R-SCLCR09Оправка расточная Ø16 мм, 95°, правое
  • E20S-SCLCL09Оправка расточная Ø20 мм, 95°, левое
  • E20S-SCLCR09Оправка расточная Ø20 мм, 95°, правое
  • E20S-SDUCL11Оправка расточная Ø20 мм, 93°, левое

Показаны первые 40 из 158. Остальные — в разделе Оправки расточные.

Корпуса сборных фрез105

  • 013099052Фреза сборная Ø52 мм, 5 зуб., хвостовик Ø16 мм
  • 013099063Фреза сборная Ø63 мм, 6 зуб., хвостовик Ø22 мм
  • 025593040Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø16 мм
  • 025593050Фреза сборная Ø50 мм, 4 зуб., хвостовик Ø22 мм
  • 025593063Фреза сборная Ø63 мм, 5 зуб., хвостовик Ø27 мм
  • 025593080Фреза сборная Ø80 мм, 6 зуб., хвостовик Ø27 мм
  • 034406025Фреза сборная Ø25 мм, 2 зуб., хвостовик M12
  • 123002020Фреза сборная Ø20 мм, 1 зуб., хвостовик Ø20 мм
  • 123002025Фреза сборная Ø25 мм, 2 зуб., хвостовик Ø25 мм
  • 123002032Фреза сборная Ø32 мм, 3 зуб., хвостовик Ø32 мм
  • 123002040Фреза сборная Ø40 мм, 4 зуб., хвостовик Ø32 мм
  • 123006025Фреза сборная Ø25 мм, 2 зуб., хвостовик M12
  • 123006032Фреза сборная Ø32 мм, 3 зуб., хвостовик M16
  • 123007020Фреза сборная Ø20 мм, 1 зуб., хвостовик Ø20 мм
  • 123007025Фреза сборная Ø25 мм, 2 зуб., хвостовик Ø25 мм
  • 123007032Фреза сборная Ø32 мм, 3 зуб., хвостовик Ø32 мм
  • 123007040Фреза сборная Ø40 мм, 4 зуб., хвостовик Ø32 мм
  • 123093040Фреза сборная Ø40 мм, 4 зуб., хвостовик Ø16 мм
  • 123093050Фреза сборная Ø50 мм, 5 зуб., хвостовик Ø22 мм
  • 123093063Фреза сборная Ø63 мм, 6 зуб., хвостовик Ø27 мм
  • 123093080Фреза сборная Ø80 мм, 7 зуб., хвостовик Ø27 мм
  • 123206025Фреза сборная Ø25 мм, 2 зуб., хвостовик M12
  • 123206032Фреза сборная Ø35 мм, 3 зуб., хвостовик M16
  • 123237025Фреза сборная Ø25 мм, 2 зуб., хвостовик Ø25 мм
  • 123237032Фреза сборная Ø32 мм, 3 зуб., хвостовик Ø32 мм
  • 123237040Фреза сборная Ø40 мм, 4 зуб., хвостовик Ø32 мм
  • 123293040Фреза сборная Ø40 мм, 4 зуб., хвостовик Ø16 мм
  • 123293050Фреза сборная Ø50 мм, 4 зуб., хвостовик Ø22 мм
  • 123293063Фреза сборная Ø63 мм, 6 зуб., хвостовик Ø27 мм
  • 123293080Фреза сборная Ø80 мм, 7 зуб., хвостовик Ø27 мм
  • 124290063Фреза сборная керамическая Ø63 мм, 6 зуб., хвостовик Ø27 мм
  • 124290080Фреза сборная керамическая Ø80 мм, 8 зуб., хвостовик Ø27 мм
  • 143090050Фреза сборная Ø50 мм, 3 зуб., хвостовик Ø16 мм
  • 143090063Фреза сборная Ø63 мм, 4 зуб., хвостовик Ø27 мм
  • 143090080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø32 мм
  • 144290063Фреза сборная керамическая Ø63 мм, 6 зуб., хвостовик Ø27 мм
  • 144290080Фреза сборная керамическая Ø80 мм, 8 зуб., хвостовик Ø27 мм
  • 163407025Фреза сборная Ø5-23 мм, 1 зуб., хвостовик Ø25 мм
  • 163427025Фреза сборная Ø5-23 мм, 1 зуб., хвостовик Ø25 мм
  • 172507025Фреза сборная Ø25 мм, 1 зуб., хвостовик Ø25 мм

Показаны первые 40 из 105. Остальные — в разделе Корпуса сборных фрез.

Державки токарные по ISO 560861

  • CRDCN2525M06Державка токарная керамическая, 25X25, 45°
  • PSC32-SCLCL22040-09Державка токарная Ø32 мм, 95°, левое
  • PSC32-SCLCR22040-09Державка токарная Ø32 мм, 95°, правое
  • PSC40-SCLCL27050-09Державка токарная Ø40 мм, 95°, левое
  • PSC40-SCLCR27050-09Державка токарная Ø40 мм, 95°, правое
  • PSC50-SCLCL35060-09Державка токарная Ø50 мм, 95°, левое
  • PSC50-SCLCR35060-09Державка токарная Ø50 мм, 95°, правое
  • PSC63-SCLCL45065-09Державка токарная Ø63 мм, 95°, левое
  • PSC63-SCLCR45065-09Державка токарная Ø63 мм, 95°, правое
  • SAGDR1616H15Державка токарная, 16X16, 90°, правое
  • SAGDR2525M15Державка токарная, 25X25, 90°, правое
  • SCACL1212F09Державка токарная, 12X12, 90°, левое
  • SCACL1212M09Державка токарная, 12X12, 90°, левое
  • SCACL1616H09Державка токарная, 16X16, 90°, левое
  • SCACL1616M06Державка токарная, 16X16, 90°, левое
  • SCACL1616M09Державка токарная, 16X16, 90°, левое
  • SCACR1212F09Державка токарная, 12X12, 90°, правое
  • SCACR1212M09Державка токарная, 12X12, 90°, правое
  • SCACR1616H09Державка токарная, 16X16, 90°, правое
  • SCACR1616M09Державка токарная, 16X16, 90°, правое
  • SCLCL1212F09Державка токарная, 12X12, 95°, левое
  • SCLCL1212M09Державка токарная, 12X12, 95°, левое
  • SCLCL1616H09Державка токарная, 16X16, 95°, левое
  • SCLCL1616H12Державка токарная, 16X16, 95°, левое
  • SCLCL1616M09Державка токарная, 16X16, 95°, левое
  • SCLCL2020K09-AДержавка токарная, 20X20, 95°, левое
  • SCLCL2525M09-AДержавка токарная, 25X25, 95°, левое
  • SCLCL2525M12Державка токарная, 25X25, 95°, левое
  • SCLCR1212F09Державка токарная, 12X12, 95°, правое
  • SCLCR1212M09Державка токарная, 12X12, 95°, правое
  • SCLCR1616H09Державка токарная, 16X16, 95°, правое
  • SCLCR1616M09Державка токарная, 16X16, 95°, правое
  • SCLCR2525M09-AДержавка токарная, 25X25, 95°, правое
  • SDACL1212M11Державка токарная, 12X12, 90°, левое
  • SDACL1616M11Державка токарная, 16X16, 90°, левое
  • SDACR1212M11Державка токарная, 12X12, 90°, правое
  • SDACR1616M11Державка токарная, 16X16, 90°, правое
  • SDNCN1212M11Державка токарная, 12X12, 63°
  • SDNCN1616M11Державка токарная, 16X16, 63°
  • SSBCL1212F09Державка токарная, 12X12, 75°, левое

Показаны первые 40 из 61. Остальные — в разделе Державки токарные по ISO 5608.

Державки резьбовые токарные42

Показаны первые 40 из 42. Остальные — в разделе Державки резьбовые токарные.

Свёрла корпусные со сменными пластинами24

  • 023400017Сверло сборное Ø17 мм, хвостовик Ø16 мм
  • 023400018Сверло сборное Ø18 мм, хвостовик Ø16 мм
  • 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
  • 023400020Сверло сборное Ø20 мм, хвостовик Ø16 мм
  • 023400022Сверло сборное Ø22 мм, хвостовик Ø16 мм
  • 023400025Сверло сборное Ø25 мм, хвостовик Ø16 мм
  • 023400026Сверло сборное Ø26 мм, хвостовик Ø16 мм
  • 023400028Сверло сборное Ø28 мм, хвостовик Ø16 мм
  • 023400030Сверло сборное Ø30 мм, хвостовик Ø16 мм
  • 023400032Сверло сборное Ø32 мм, хвостовик Ø16 мм
  • 023400033Сверло сборное Ø33 мм, хвостовик Ø16 мм
  • 425464042Сверло сборное Ø42 мм, хвостовик Ø40 мм
  • 425464043Сверло сборное Ø43 мм, хвостовик Ø40 мм
  • 425464045Сверло сборное Ø45 мм, хвостовик Ø40 мм
  • 425464048Сверло сборное Ø48 мм, хвостовик Ø40 мм
  • 425464049Сверло сборное Ø49 мм, хвостовик Ø40 мм
  • 425464050Сверло сборное Ø50 мм, хвостовик Ø40 мм
  • 425464052Сверло сборное Ø52 мм, хвостовик Ø40 мм
  • 425464054Сверло сборное Ø54 мм, хвостовик Ø40 мм
  • 425464055Сверло сборное Ø55 мм, хвостовик Ø40 мм
  • 961461033Сверло сборное Ø33 80 мм, 4 зуб., хвостовик Ø16 20 мм
  • PSC40-4834.20-2.25DСверло сборное, хвостовик Ø40 мм
  • PSC50-4834.20-2.25DСверло сборное, хвостовик Ø50 мм
  • PSC63-4834.20-2.25DСверло сборное, хвостовик Ø63 мм

Фрезы дисковые пазовые и отрезные6

  • 153090050Фреза сборная Ø50 мм, 5 зуб., хвостовик Ø16 мм
  • 153090063Фреза сборная Ø63 мм, 5 зуб., хвостовик Ø22 мм
  • 153090080Фреза сборная Ø80 мм, 6 зуб., хвостовик Ø22 мм
  • 154990080Фреза сборная Ø80 мм, 6 зуб., хвостовик Ø22 мм
  • 13340704018Фреза сборная Ø40 мм, 2+2 зуб., хвостовик Ø25 мм
  • 13343004018Фреза сборная Ø40 мм, 2+2 зуб., хвостовик MK3

Головки расточные регулируемые5

  • 611407012Головка расточная регулируемая Boring bars
  • 611407025Головка расточная регулируемая Boring bars
  • 611407030Головка расточная регулируемая Boring bars
  • 611427025Головка расточная регулируемая Boring bars
  • 611427030Головка расточная регулируемая Boring bars

Державки отрезные и канавочные1

Пластины канавочные и отрезные1

Документы по позиции

Для этой позиции технический лист пока не привязан.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
