Canela · Державки токарные — прижим за лунку, пластина D (ромбическая 55°) · арт. PSC40-DDNNN00050-11

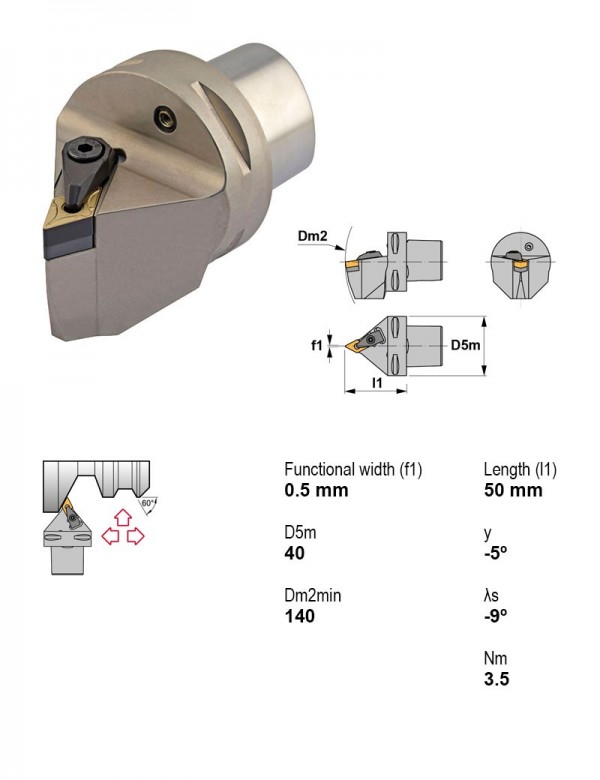

Державка токарная Ø40 мм, 63°, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 63° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC40-DDNNN00050-11 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC40-DDNNN00050-11 →
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина D (ромбическая 55°) — 58 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC40-DDHNL27055-15 | Профилирование | 107°30' | Есть | Левое | 40 | 12.7 | 27 | 55 | |
| PSC40-DDHNR27055-15 | Профилирование | 107°30' | Есть | Правое | 40 | 12.7 | 27 | 55 | |
| PSC40-DDJNL27050-11 | Профилирование | 93° | Есть | Левое | 40 | 9.52 | 27 | 50 | |
| PSC40-DDJNL27055-15 | Профилирование | 93° | Есть | Левое | 40 | 12.7 | 27 | 55 | |
| PSC40-DDJNR27050-11 | Профилирование | 93° | Есть | Правое | 40 | 9.52 | 27 | 50 | |
| PSC40-DDJNR27055-15 | Профилирование | 93° | Есть | Правое | 40 | 12.7 | 27 | 55 | |
| PSC40-DDNNN00050-11 | Профилирование | 63° | Есть | Нейтральное | 40 | 9.52 | — | — | Текущая |
| PSC40-DDNNN00055-15 | Профилирование | 63° | Есть | Нейтральное | 40 | 12.7 | — | — | |
| PSC40-DDUNL27050-15 | Внутреннее торцевание | 93° | Есть | Левое | 40 | 12.7 | 27 | 50 | |
| PSC40-DDUNR27050-15 | Внутреннее торцевание | 93° | Есть | Правое | 40 | 12.7 | 27 | 50 | |
| PSC50-DDHNL35060-15 | Профилирование | 107°30' | Есть | Левое | 50 | 12.7 | 35 | 60 | |
| PSC50-DDHNR35060-15 | Профилирование | 107°30' | Есть | Правое | 50 | 12.7 | 35 | 60 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-DDNNN00050-11.
Пластины токарные по ISO 18324
- DNMG110404FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110404FC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110408FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный
- DNMG110408MC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
